модель 2015 года
- Модель ZR 8000
- Код модели ZR 8000 SNO PRO LTD EL TIGRE ES GREEN (S2015ZRHEEUSG)

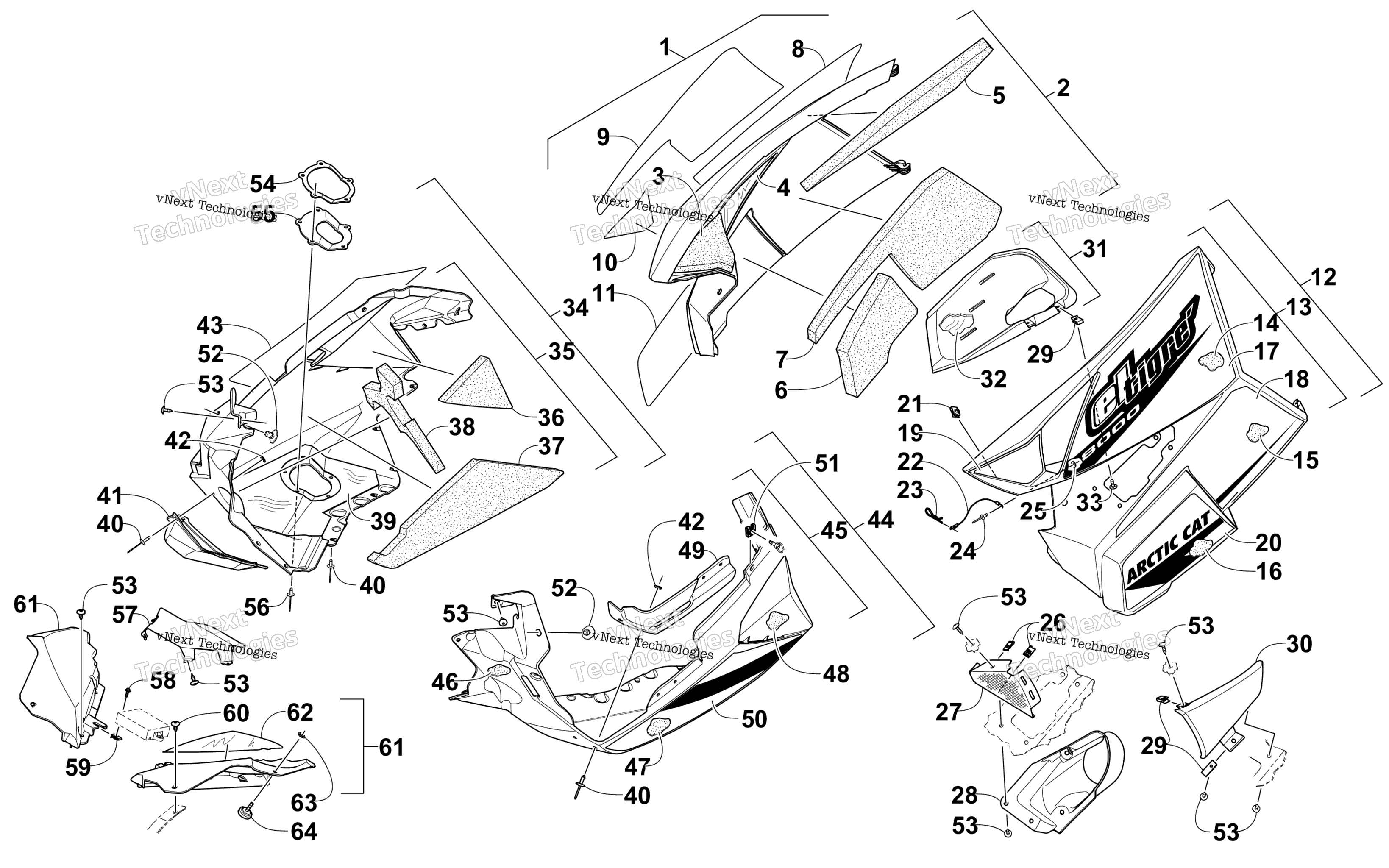

Схема Skid Plate и Side панель узла для ZR 8000 SNO PRO LTD EL TIGRE ES GREEN (S2015ZRHEEUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - w/Decals - Right - Black (inc. 2-11) art. 4718-246
По запросу
2
Panel, Side - Right w/Foam - Black (inc. 3-7) art. 3718-180
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Foam, Side Panel - Lower Rear - Right art. 0617-634
По запросу
8
Decal, Side Panel - Upper Rear - Right art. 1621-378
По запросу
9
Decal, Side Panel - Lower Rear - Right art. 1621-382
По запросу
10
Decal, Side Panel - Upper Front - Right art. 1621-388
По запросу
11
Decal, Side Panel - Lower Front - Right art. 1621-384
По запросу
12
Panel, Side - Left - w/Decals (inc. 13-20) art. 4718-247
По запросу
13
Panel, Side w/Foam- Left - Black (inc. 14-16) art. 4718-553
По запросу
14
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
15
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
16
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
17
Decal, Side Panel - Upper Rear - Left art. 1621-379
По запросу
18
Decal, Side Panel - Lower Rear - Left art. 1621-383
По запросу
19
Decal, Side Panel - Upper Front - Left art. 1621-389
По запросу
20
Decal, Side Panel - Lower Front - Left art. 1621-385
По запросу
21
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
22
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
23
Clip, Hairpin art. 0605-283
По запросу
24
Rivet art. 8060-486
По запросу
25
Washer art. 8050-127
По запросу
26
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
27
Screen, Intake art. 6606-925
По запросу
28
Duct, Intake - Inner art. 2602-794
По запросу
29
Clip, U-Nut art. 1623-030
По запросу
30
Duct, Intake - Outer - Black art. 2602-793
По запросу
31
Duct, Belt Cooling (inc. 32) art. 1702-369
По запросу
32
Foil, Protective art. 6606-694
По запросу
33
Винт Arctic Cat art. 2623-164
от 368 ₽
34
Plate, Skid - w/Decals - Right - Black (inc. 35-43) art. 3718-744
По запросу
35
Plate, Skid - w/o Decals - Right - Black (inc. 36-42) art. 3718-422
По запросу
36
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
37
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
38
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
39
Foil, Protective art. 3612-325
По запросу
40
Заклепка Arctic Cat art. 8061-708
от 168 ₽
41
Deflector, Heat art. 2612-754
По запросу
42
Washer art. 0123-802
от 110 ₽
43
Decal, Skid Plate - Right art. 1621-386
По запросу
44
Plate, Skid - w/Decals - Left - Black (inc. 45-50) art. 4718-253
По запросу
45
Plate, Skid - Left w/Foam - Black (inc. 46-49) art. 3718-789
По запросу
46
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
47
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
48
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
49
Panel, Reinforcement art. 6606-613
По запросу
50
Decal, Skid Plate - Left art. 1621-387
По запросу
51
Clip, Retaining art. 2623-005
от 1 130 ₽
52
Pin, Retaining art. 6606-592
По запросу
53
Винт-саморез Arctic Cat art. 1623-129
По запросу
54
Plate, Exhaust Outlet art. 2612-796
По запросу
55
Seal, Exhaust Outlet art. 2612-795
По запросу
56
Rivet art. 8061-710
По запросу
57
Shield, Heat - EMC art. 0632-003
По запросу
58
Болт Arctic Cat art. 8408-620
от 190 ₽
59
Clip, U-Nut art. 0423-031
По запросу
60
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
61
Fascia, Front - Right - Black art. 6606-342
По запросу
61
Fascia, Front - Left - Black (inc. 62) art. 3718-303
По запросу
62
Foil, Protective art. 6606-405
По запросу
63
RETAINER,PUSHNUT - 3/16" STUD Optional art. 2623-001
По запросу
64
Screw, Thumb Optional art. 1623-999
По запросу
