модель 2015 года
- Модель ZR 8000
- Код модели ZR 8000 SNO PRO LTD EL TIGRE ES GREEN (S2015ZRHEEUSG)

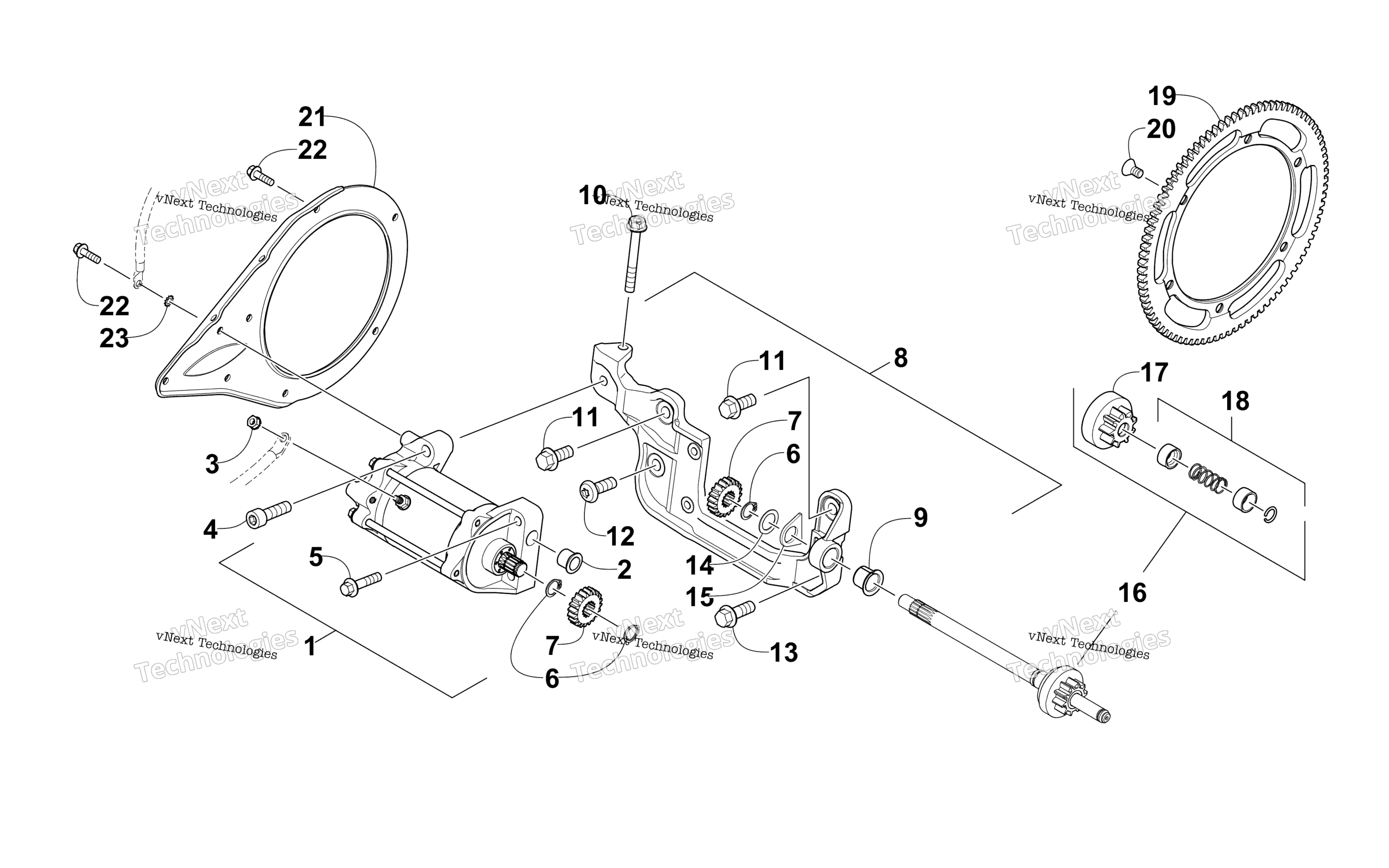

Схема стартера Motor Assembly для ZR 8000 SNO PRO LTD EL TIGRE ES GREEN (S2015ZRHEEUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Motor, Starter (inc. 2) art. 0745-418
По запросу
2
Втулка Arctic Cat art. 0645-108
от 3 675 ₽
3
Nut art. 0623-038
от 110 ₽
4
SCREW,CAP-HSH M10 X 1.25 X 35 art. 1423-093
По запросу
5
SCREW,CAP-HFH M8X1.25X35 CL8.8 w/2353 art. 8408-836
По запросу
6
Ring, Snap art. 0645-638
По запросу
7
Gear, Starter art. 0645-678
По запросу
8
Bracket, Mounting - Starter Motor (inc. 9) art. 0745-433
По запросу
9
Bushing art. 0645-749
По запросу
10
Screw, Cap art. 1623-945
По запросу
11
Screw, Cap art. 8409-026
По запросу
12
Screw, Machine art. 1623-963
По запросу
13
Screw, Cap art. 8409-031
По запросу
14
WASHER,THRUST 17.17 ID X 24.41 OD. art. 0645-752
По запросу
15
WASHER,THRUST-16.6ID X 33.3 OD X 2.66MM art. 0645-780
По запросу
16
Вал стартера art. 0745-424
от 27 657 ₽
17
Бендикс стартера Arctic Cat art. 0645-686
от 4 535 ₽
18
Установочный к-т бендикса стартера Arctic Cat art. 0745-398
от 4 535 ₽
19
Венец стартера Arctic Cat art. 0745-402
от 33 254 ₽
20
Винт Arctic Cat art. 1623-821
от 987 ₽
21
Plate, Retaining - Starter Motor art. 0645-694
По запросу
22
Screw, Cap art. 8408-621
По запросу
23
Шайба Arctic Cat art. 8053-242
По запросу
