модель 2016 года
- Модель Bearcat 7000
- Код модели BEARCAT 7000 XT RED (S2016BCUWTUSR)

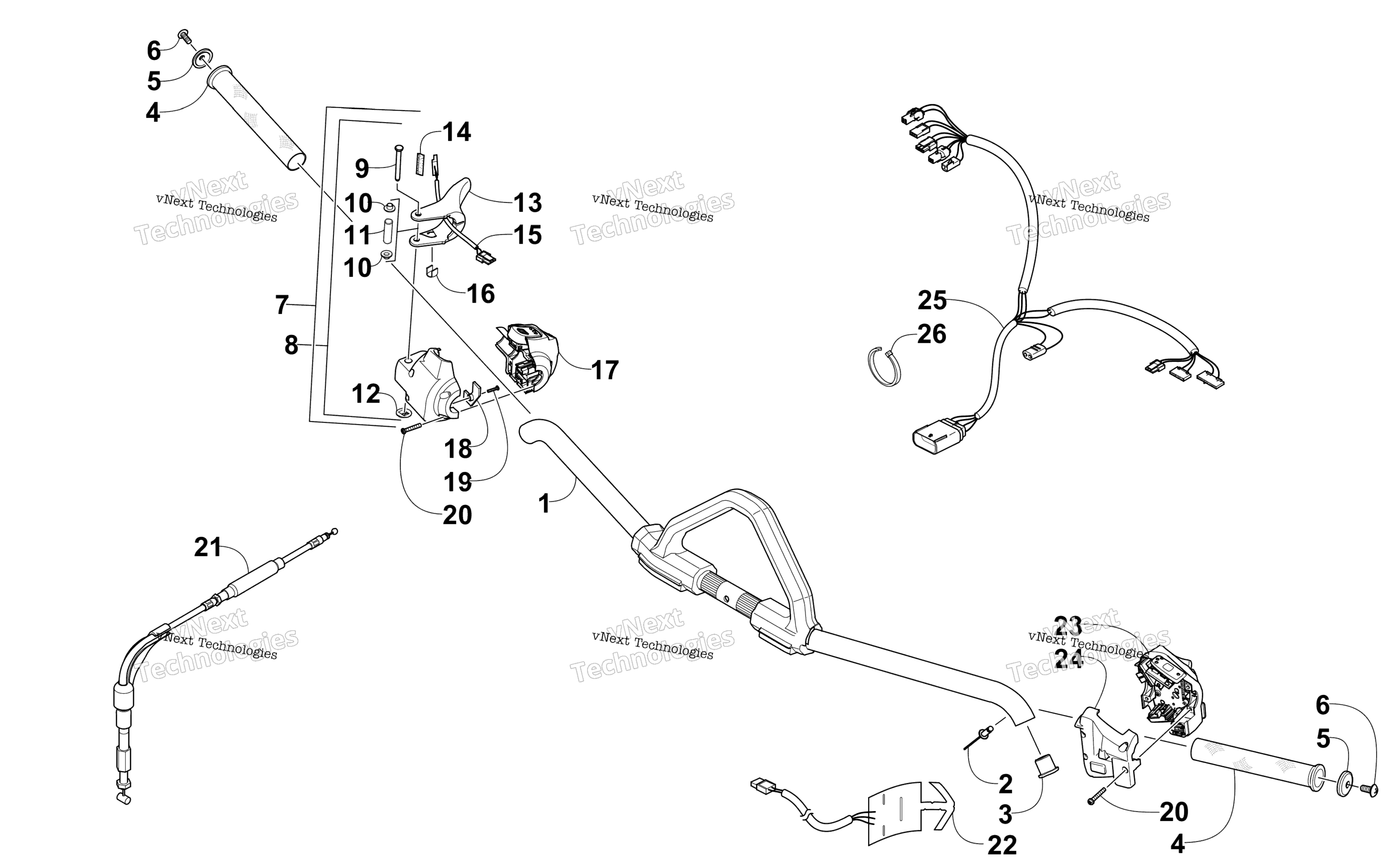

Схема руля And Controls для BEARCAT 7000 XT RED (S2016BCUWTUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Руль Arctic Cat art. 1705-493
По запросу
2
Rivet art. 8060-682
По запросу
3
Insert, Handlebar art. 0605-945
По запросу
4
Рукоятка art. 4606-945
По запросу
5
Washer, Backing art. 1623-754
По запросу
6
Screw, Self-Tapping art. 1623-618
По запросу
7
курок газа в сборе art. 0609-882
По запросу
8
Крепеж ручки газа Arctic Cat art. 0609-859
от 3 675 ₽
12
Nut, Push Included in Kit art. 0123-766
По запросу
13
Курок газа Arctic Cat art. 0609-795
от 6 279 ₽
14
Подушка подогрева курка газа Arctic Cat art. 0617-248
По запросу
15
Element, Thumbwarmer art. 0609-827
от 2 229 ₽
16
Clip, Retaining art. 0609-595
По запросу
17
Control, Throttle - Front art. 0609-818
По запросу
18
Cover, Connector art. 0609-792
По запросу
19
Screw, Machine art. 0609-793
По запросу
20
Screw, Self-Tapping art. 0609-791
По запросу
21
Cable, Throttle art. 0687-235
от 1 155 ₽
22
Element, Handwarmer - Right art. 0609-948
По запросу
22
Element, Handwarmer - Left art. 0609-949
По запросу
23
Пульт левый Arctic Cat art. 0609-929
от 10 406 ₽
24
Задняя крышка блока подогрева ручек руля Arctic Cat art. 0609-883
По запросу
25
Harness, Handlebar art. 1686-637
По запросу
26
Tie, Cable - 4 in. art. 0123-811
По запросу
26
Зажим Arctic Cat art. 0123-788
По запросу
