модель 2016 года
- Модель Bearcat 7000
- Код модели BEARCAT 7000 XT RED (S2016BCUWTUSR)

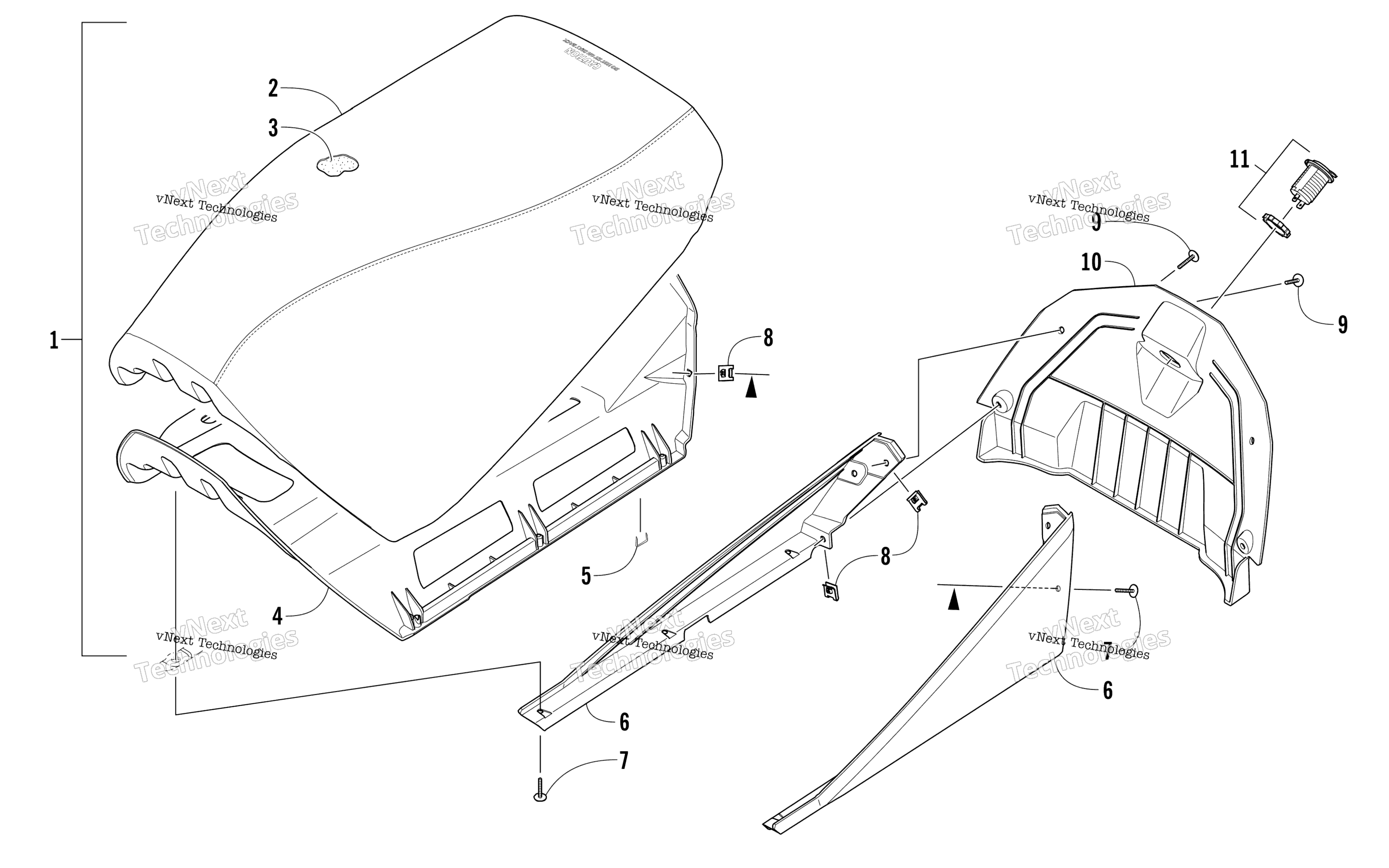

Схема сиденья Assembly для BEARCAT 7000 XT RED (S2016BCUWTUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Complete Seat Assembly - Black (inc. 2-5) art. 6706-126
По запросу
2
Cover, Seat - Black art. 5706-711
По запросу
3
Foam, Seat art. 0717-222
По запросу
4
Seat-Base art. 6606-794
По запросу
5
Staple art. 0624-528
По запросу
6
Fascia, Front Seat - Right art. 6606-894
По запросу
6
Fascia, Front Seat - Left art. 6606-895
По запросу
7
SCREW,SELF TAP-TSTRH #10-12X1.00 art. 2623-165
По запросу
8
Nut, U art. 1623-939
По запросу
9
Винт-саморез Arctic Cat art. 1623-129
По запросу
10
Fascia, Front Seat - Rear art. 6606-897
По запросу
11
Розетка 12V Arctic Cat art. 0641-897
По запросу
