модель 2016 года
- Модель Bearcat 7000
- Код модели BEARCAT 7000 XT RED (S2016BCUWTUSR)

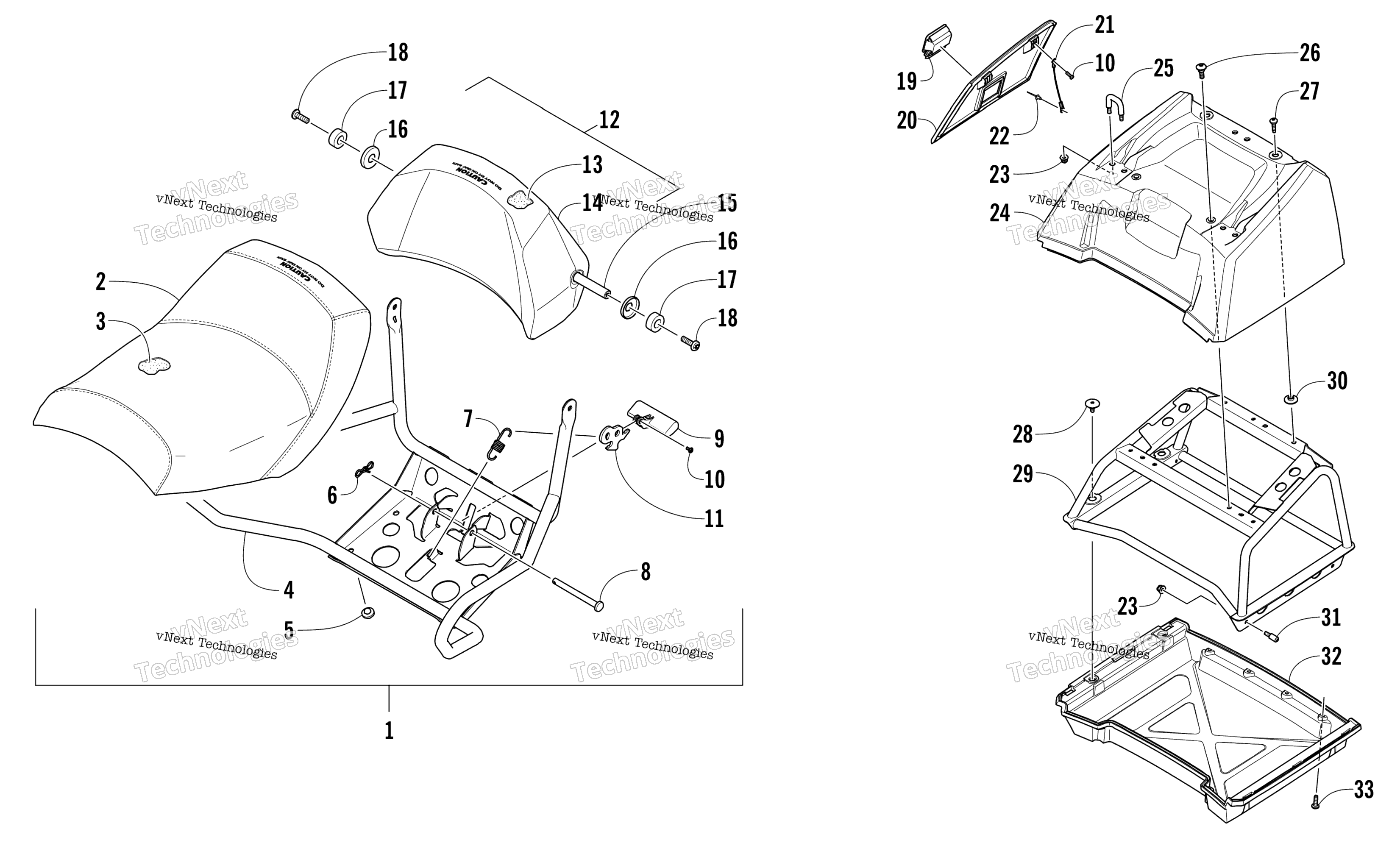

Схема Passenger сиденье и Backrest узла для BEARCAT 7000 XT RED (S2016BCUWTUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Passenger Seat - Assembly (inc. 2-18) art. 5706-965
По запросу
2
Cover, Passenger Seat art. 5706-877
По запросу
3
Foam, Passenger Seat art. 0717-219
По запросу
4
Base, Passenger Seat art. 5706-876
По запросу
5
BUMPER,SEAT art. 0406-877
По запросу
6
Clip, Retaining art. 1623-546
По запросу
7
Пружина Arctic Cat art. 0612-668
от 683 ₽
8
Pin, Clevis art. 2623-097
По запросу
9
Handle, Latch art. 6606-945
По запросу
10
SCREW,MACH-TSPNH,4X10MM,ECOSYN THDS art. 1623-978
По запросу
11
Hook, Latch art. 6606-928
По запросу
12
Backrest - Assembly (inc. 13-14) art. 5706-763
По запросу
13
Foam, Backrest art. 0717-210
По запросу
14
Cover, Backrest art. 5706-363
По запросу
15
Axle, Backrest art. 6606-593
По запросу
16
Washer, Cup art. 0723-003
По запросу
17
Block, Tension - Backrest art. 0616-547
По запросу
18
SCREW,MACH-TSTRH M8X1.25X30 Z&BLK W/2353 art. 8477-831
По запросу
19
LATCH,SLIDE art. 1423-035
По запросу
20
Door, Storage Box art. 6606-918
По запросу
21
Cable, Door art. 6606-616
По запросу
22
Rivet art. 8060-484
По запросу
23
Гайка Arctic Cat art. 8427-602
от 116 ₽
24
Storage Box - Upper art. 6606-916
По запросу
25
U-Bolt art. 2623-081
По запросу
26
Болт Arctic Cat art. 0423-355
По запросу
27
Screw, Machine art. 2623-063
По запросу
28
Болт M6X1.0X25 Arctic Cat art. 1623-775
от 368 ₽
29
Seat Support art. 5706-889
По запросу
30
Spacer art. 2623-099
По запросу
31
Pin, Mounting art. 6606-946
По запросу
32
Storage Box - Lower art. 6606-917
По запросу
33
Screw, Self-Tapping art. 1623-933
По запросу
