модель 2016 года
- Модель XF 9000
- Код модели XF 9000 HIGH COUNTRY LTD 141 BLACK (S2016X9NHCUSB)

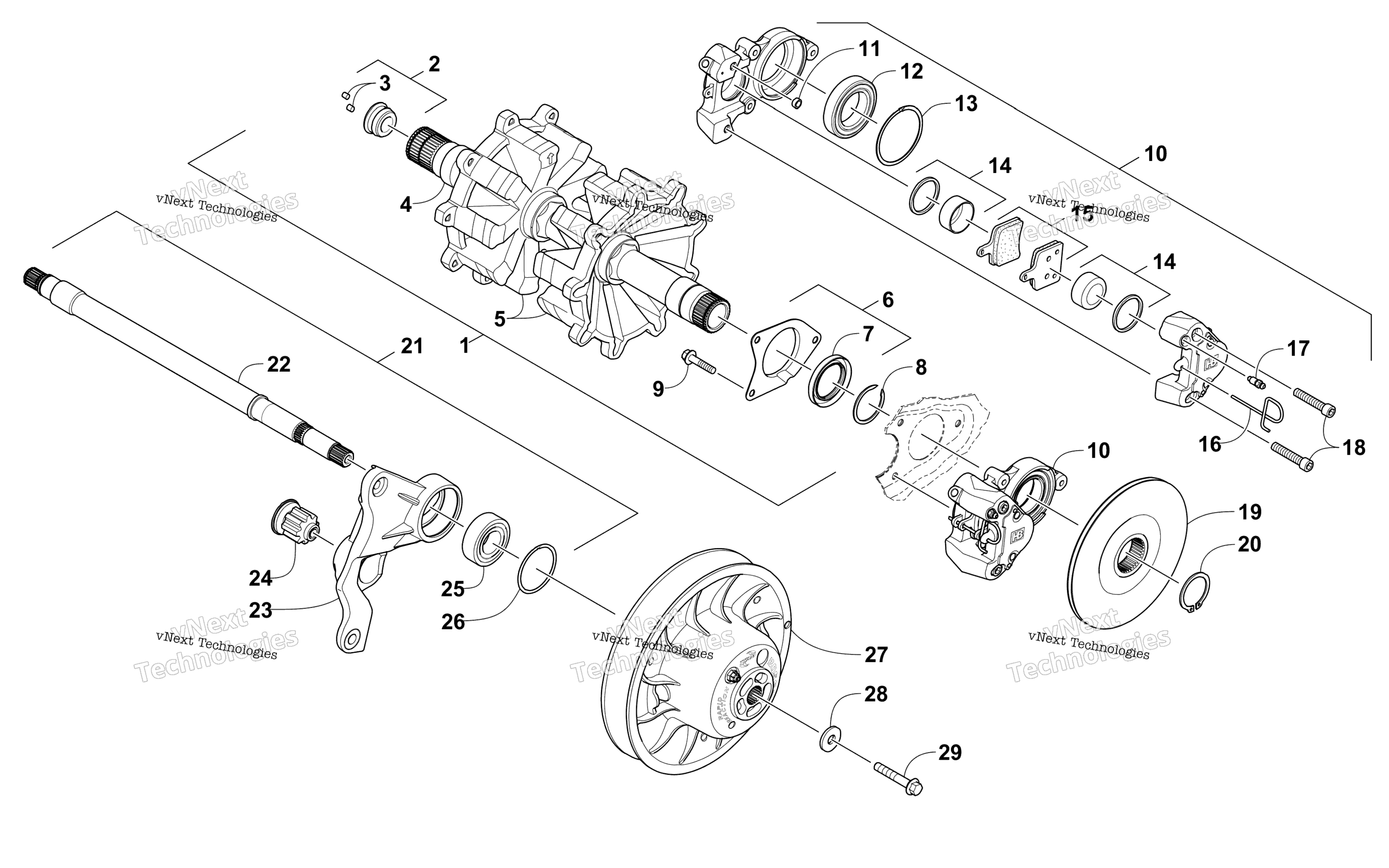

Схема привода Train Shafts And Brake Assemblies для XF 9000 HIGH COUNTRY LTD 141 BLACK (S2016X9NHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Track, Drive - Assembly (inc. 2-8) art. 0728-226
По запросу
2
Plug, Magnetic - Assembly (inc. 3) art. 1702-072
По запросу
3
Magnet art. 2602-211
По запросу
4
Вал привода гусеницы Arctic Cat art. 3602-321
По запросу
5
Sprocket, Drive art. 2602-617
По запросу
6
Plate, Retaining - Seal (inc. 7) art. 1702-502
По запросу
7
Seal art. 1602-344
По запросу
8
Ring, Retaining art. 2602-233
По запросу
9
Болт M8X1.25X30 Arctic Cat art. 8408-831
По запросу
10
Caliper, Brake - Assembly (inc. 11-18) art. 2602-486
По запросу
11
Seal art. 2602-411
По запросу
12
Bearing art. 2602-198
от 1 035 ₽
13
Ring, Retaining art. 2602-280
По запросу
14
Поршень тормозного суппорта Arctic Cat art. 2602-410
По запросу
15
Тормозные колодки Yamaha / Arctic Cat art. 1702-245
от 2 041 ₽
16
Pin, Retaining art. 2602-409
По запросу
17
Fitting, Bleed art. 2602-408
По запросу
18
Screw, Cap art. 2602-412
По запросу
19
Диск тормозной Arctic Cat art. 2602-249
По запросу
20
Ring, Retaining art. 2602-629
По запросу
21
Shaft, Driven - Assembly (inc. 22-26) art. 1702-455
По запросу
22
Shaft, Driven art. 2602-970
По запросу
23
Bracket, Engine Mounting - Left Rear (inc. 24) art. 0708-653
По запросу
24
Mount, Engine art. 0608-654
По запросу
25
Bearing art. 2602-247
от 3 830 ₽
Аналог
1 700 ₽
Требуется 1 шт.
Подписаться
Аналог
3 830 ₽
Требуется 1 шт.
26
Ring, Retaining art. 2602-236
По запросу
27
Clutch, Driven - Assembly art. 0726-392
По запросу
28
Шайба 11.6ID X 31.55OD X 3.6 Arctic Cat art. 2623-120
По запросу
29
Болт подвески Arctic Cat art. 8409-060
от 578 ₽
