модель 2016 года
- Модель XF 9000
- Код модели XF 9000 HIGH COUNTRY LTD 141 BLACK (S2016X9NHCUSB)

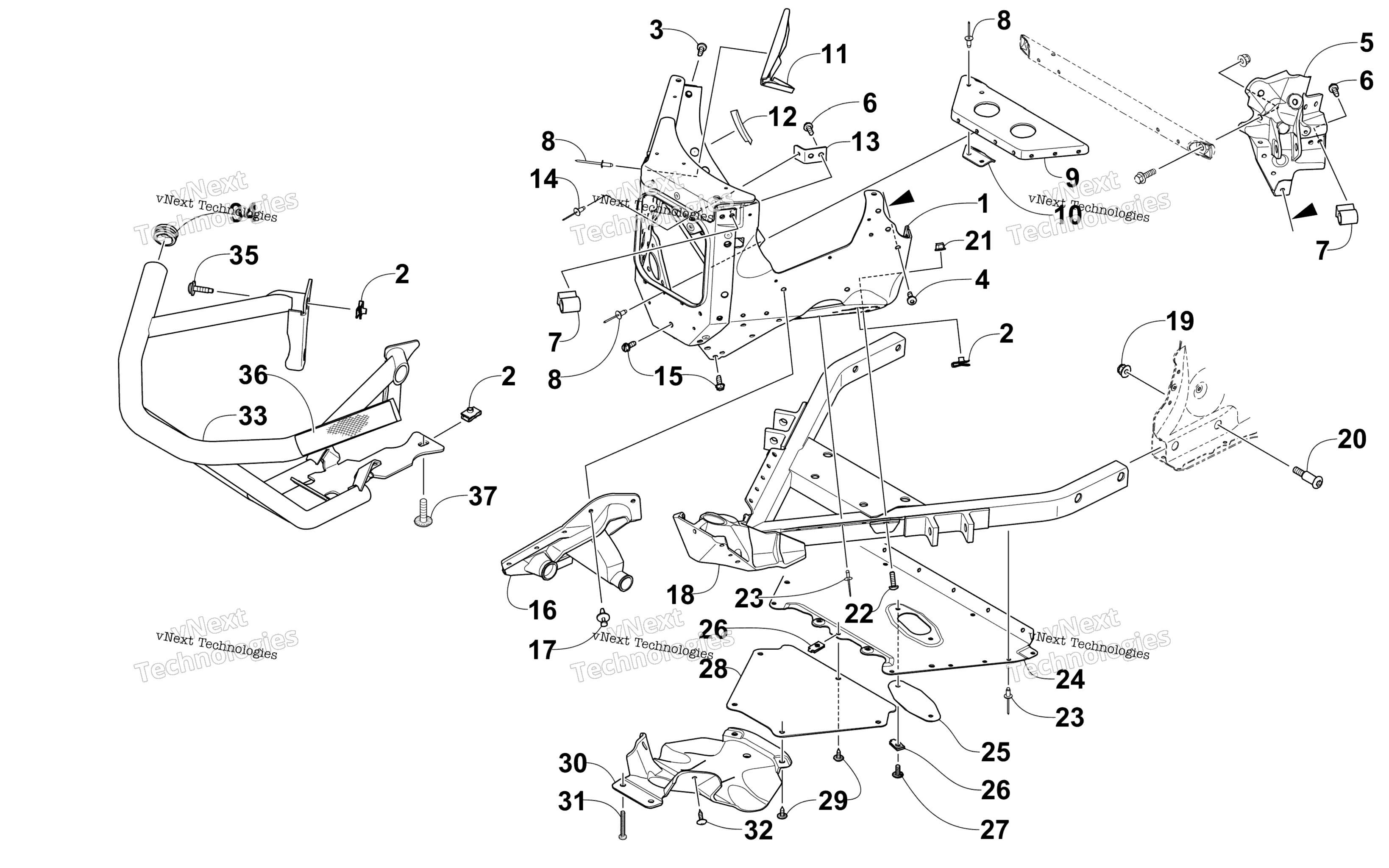

Схема передней части Bumper And Frame Assembly для XF 9000 HIGH COUNTRY LTD 141 BLACK (S2016X9NHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Front - Assembly - Black (inc. 2-5) art. 2707-481
По запросу
2
Клипса Arctic Cat art. 0423-577
от 168 ₽
3
Screw, Self-Tapping art. 1623-683
По запросу
4
Винт Arctic Cat art. 0423-538
от 110 ₽
5
Bracket, Shock Mount - Upper Right - Black art. 2707-304
По запросу
5
Bracket, Shock Mount - Upper Left - Black art. 2707-305
По запросу
6
Screw, Cap art. 8413-617
По запросу
7
Скоба крепления верхнего рычага Arctic Cat art. 1607-233
По запросу
8
Заклепка Arctic Cat art. 8060-706
от 116 ₽
9
Bracket, Reinforcement art. 1607-565
По запросу
10
Brace, Steering Post art. 1607-566
По запросу
11
Bracket, Steering Stop art. 0607-991
По запросу
12
Trim art. 0706-371
По запросу
13
Gusset, A-Arm Mounting Bracket art. 1607-561
По запросу
14
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 2 шт.
15
Болт 1/4-20X5/8 Arctic Cat art. 1623-959
По запросу
16
Пыльник рулевой тяги левый Arctic Cat art. 1605-029
По запросу
16
Пыльник рулевой тяги правый Arctic Cat art. 1605-028
По запросу
17
Клипса Arctic Cat art. 0623-362
от 90 ₽
18
Frame, Front - Lower - Black art. 3707-131
По запросу
19
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
20
Screw, Shoulder art. 1623-817
По запросу
21
Гайка Arctic Cat art. 8427-602
от 116 ₽
22
Screw, Machine art. 8468-620
По запросу
23
Заклепка Arctic Cat art. 8060-686
от 116 ₽
24
Belly Pan - Center art. 0607-983
По запросу
25
Cover, Access - Oil Drain art. 1607-108
По запросу
26
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
27
Винт Arctic Cat art. 2623-164
от 368 ₽
28
Panel, Access art. 1607-063
По запросу
29
Винт-саморез Arctic Cat art. 1623-129
По запросу
30
Belly Pan - Front art. 6606-614
По запросу
31
Screw, Self-Tapping art. 1623-929
По запросу
32
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
33
Bumper, Front - Assembly - Black art. 2707-234
По запросу
34
Plug art. 2623-087
По запросу
35
Винт крепления стекла M6X1.0X23.5 Arctic Cat art. 0423-609
от 221 ₽
36
Decal, Reflector - Amber art. 2621-210
По запросу
37
SCREW,SELF TAP-TSTRH #10-12X1.00 art. 2623-165
По запросу
