модель 2016 года
- Модель XF 9000
- Код модели XF 9000 HIGH COUNTRY LTD 141 BLACK (S2016X9NHCUSB)

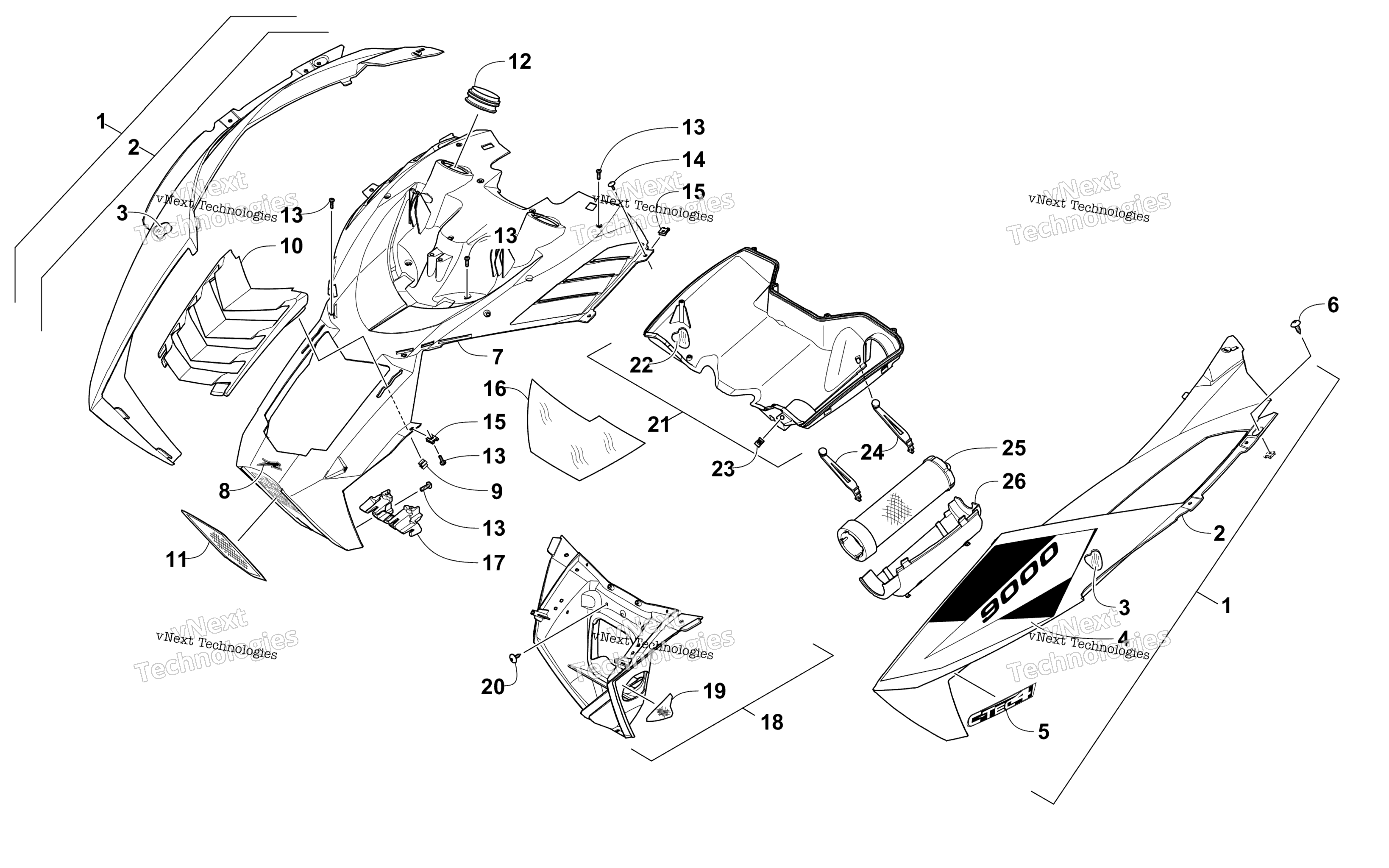

Схема капота And Air Intake Assembly для XF 9000 HIGH COUNTRY LTD 141 BLACK (S2016X9NHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Left - Black (inc. 2-4 and one No. 5) art. 4718-671
По запросу
1
Hood w/Decals - Right - Black (inc. 2-4 and one No. 5) art. 4718-670
По запросу
2
Hood w/o Decals - Left - Black (inc. 3) art. 3718-313
По запросу
2
Hood w/Foil - Right - Black (inc. 3) art. 3718-486
По запросу
3
Foil, Protective - Right art. 6606-420
По запросу
3
Foil, Protective - Left art. 6606-415
По запросу
4
Decal, Hood - Left - Black art. 2621-427
По запросу
4
Decal, Hood - Right - Black art. 2621-426
По запросу
5
Decal, Hood - "C-TEC4" art. 0621-993
По запросу
6
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
7
Plenum, Intake - Upper (Inc. 16) art. 6706-152
По запросу
8
Emblem, Aircat art. 4411-479
По запросу
9
Clip, Retaining art. 1623-765
По запросу
10
Grille, Intercooler art. 6606-388
По запросу
11
Screen, Vent art. 0608-696
По запросу
12
Seal art. 6606-386
По запросу
13
Screw, Self-Tapping art. 1623-933
По запросу
14
Винт Arctic Cat art. 2623-164
от 368 ₽
15
Nut, U art. 1623-939
По запросу
16
Foil, Protective art. 6606-421
По запросу
17
Retainer, Plenum art. 6606-822
По запросу
18
Plenum, Air Intake - Lower Front - w/Reflector (inc. 19) art. 5706-991
По запросу
19
Decal, Reflector - Amber art. 0621-989
По запросу
20
Винт-саморез Arctic Cat art. 1623-129
По запросу
21
Plenum, Intake - Lower Rear (inc. 22) art. 5706-380
По запросу
22
Foil, Protective art. 6606-422
По запросу
23
Clip, U-Nut art. 1623-023
По запросу
24
Strap, Hold Down art. 6606-392
По запросу
25
Фильтр воздушный Arctic Cat art. 2670-265
По запросу
26
Cover, Air Filter art. 6606-365
По запросу
