модель 2017 года
- Модель XF 6000
- Код модели XF 6000 HIGH COUNTRY LTD 141 BLACK (S2017X6DHCUSB)

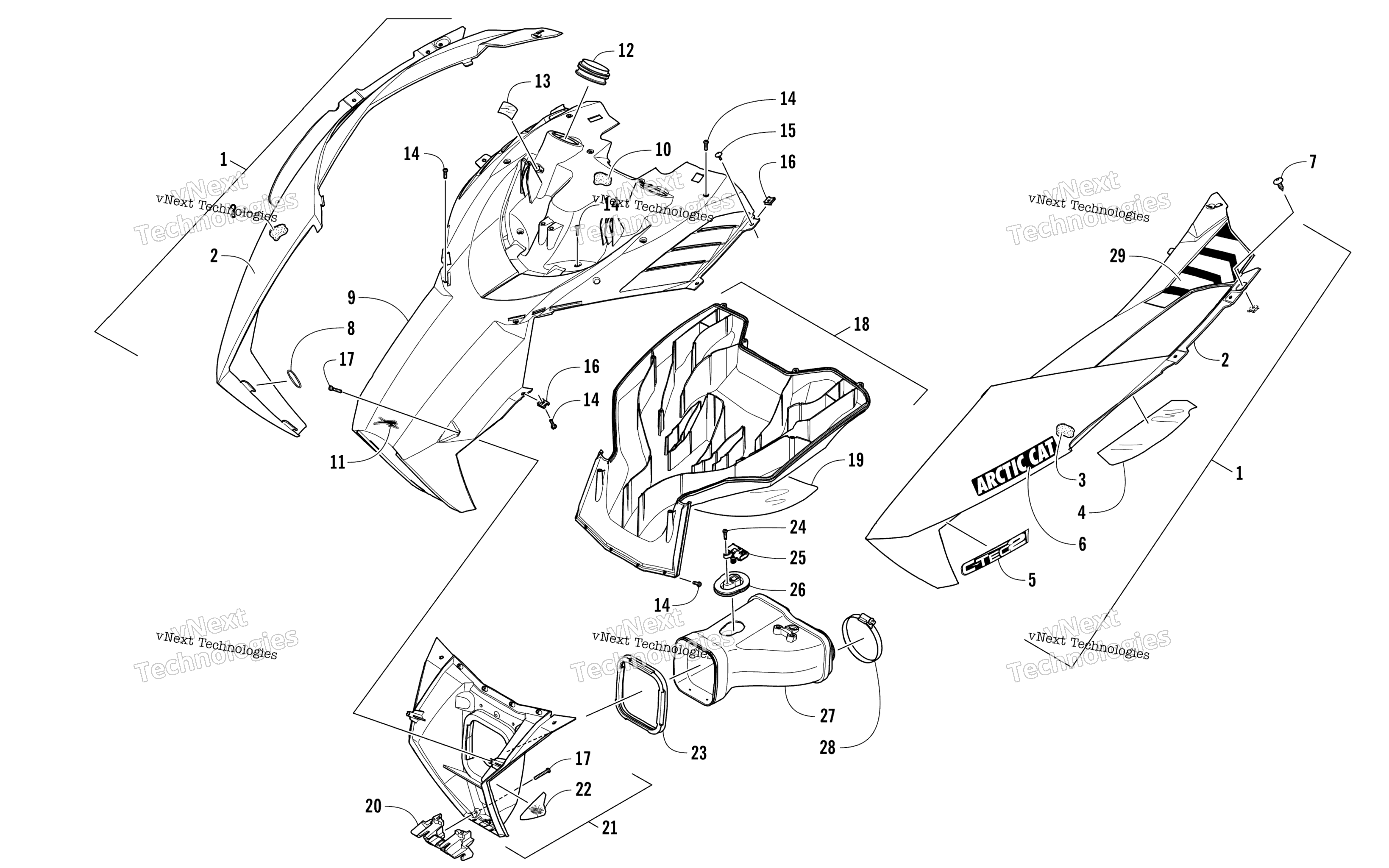

Схема капота And Air Intake Assembly для XF 6000 HIGH COUNTRY LTD 141 BLACK (S2017X6DHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Left - Black (inc. 2-4, one No. 5, 6, and 29) art. 5718-211
По запросу
1
Hood w/Decals - Right - Black (inc. 2-3, one No. 5, 6, and 29) art. 5718-210
По запросу
2
Hood w/o Decals - Left - Black (inc. 3-4) art. 3718-589
По запросу
2
Hood w/o Decals - Right - Black (inc. 3) art. 3718-588
По запросу
3
Foam, Hood - Right art. 0617-646
По запросу
3
Foam, Hood - Left art. 0617-647
По запросу
4
Foil, Protective art. 6606-407
По запросу
5
Decal, Hood - "C-TEC2" art. 0621-906
По запросу
6
Decal, Hood - Front art. 3621-496
По запросу
7
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
8
Кольцо резиновое Arctic Cat art. 1623-960
По запросу
9
Пластик Arctic Cat art. 5706-356
от 23 930 ₽
10
Foam, Intake art. 0617-648
от 1 156 ₽
11
Emblem, Aircat art. 4411-479
По запросу
12
Seal art. 6606-386
По запросу
13
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
14
Screw, Self-Tapping art. 1623-933
По запросу
15
Винт Arctic Cat art. 2623-164
от 368 ₽
16
Nut, U art. 1623-939
По запросу
17
Screw, Self-Tapping art. 1623-929
По запросу
18
Plenum, Intake - Lower Rear (inc. 19) art. 6706-151
По запросу
19
Foil, Protective art. 7606-307
По запросу
20
Retainer, Plenum art. 6606-822
По запросу
21
Plenum, Air Intake - Lower Front - w/Reflector (inc. 22) art. 5706-990
По запросу
22
Decal, Reflector - Amber art. 0621-989
По запросу
23
Adapter, Boot art. 0617-624
По запросу
24
Screw, Self-Tapping art. 2623-016
По запросу
25
Sensor, T-MAP art. 0824-052
от 4 464 ₽
26
Boot art. 2670-444
По запросу
27
Boot, Intake art. 1770-056
По запросу
28
Clamp, Hose art. 0423-018
По запросу
29
Decal, Hood - Upper - Right art. 3621-494
По запросу
29
Decal, Hood - Upper - Left art. 3621-495
По запросу
