модель 2017 года
- Модель XF 6000
- Код модели XF 6000 HIGH COUNTRY LTD 141 BLACK (S2017X6DHCUSB)

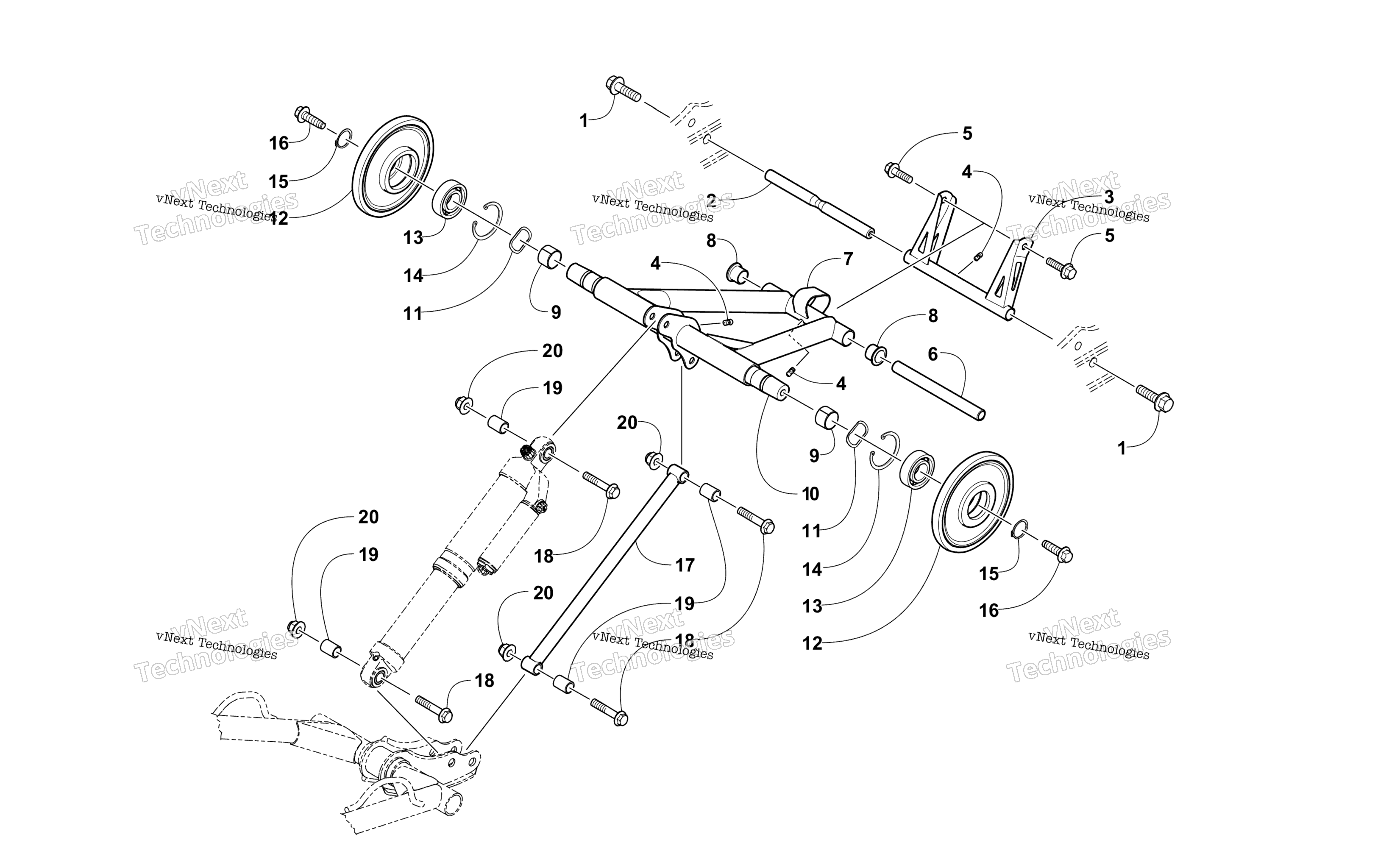

Схема задней части Suspension Rear Arm Assembly для XF 6000 HIGH COUNTRY LTD 141 BLACK (S2017X6DHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Винт Arctic Cat art. 8408-826
По запросу
2
Axle art. 3604-857
По запросу
3
Arm, Rear (inc. one No. 4) art. 3704-014
По запросу
4
Фиттинг art. 1623-010
По запросу
5
Screw, Cap art. 8413-831
По запросу
6
Axle art. 3604-855
По запросу
7
Arm, Idler (inc. two No. 4 and 8-9) art. 3704-124
По запросу
8
Втулка заднего маятникового рычага Arctic Cat art. 3604-028
По запросу
9
Втулка задней подвески Arctic Cat art. 2604-852
от 1 491 ₽
10
Axle, Inner Carriage art. 3604-854
По запросу
11
Washer, Wave art. 1623-692
По запросу
12
Ролик подвески 162 мм Arctic Cat art. 2604-699
от 5 778 ₽
Аналог
5 778 ₽
Требуется 2 шт.
13
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
14
Ring, Retaining art. 0123-798
По запросу
15
Ring, Retaining art. 1623-690
По запросу
16
Screw, Cap art. 2623-002
По запросу
17
Link, Rear Shock - Black art. 2704-790
По запросу
18
Screw, Cap art. 8413-845
По запросу
19
Sleeve art. 3604-846
По запросу
20
Nut, Lock art. 8437-804
По запросу
