модель 2017 года
- Модель XF 6000
- Код модели XF 6000 HIGH COUNTRY LTD 141 BLACK (S2017X6DHCUSB)

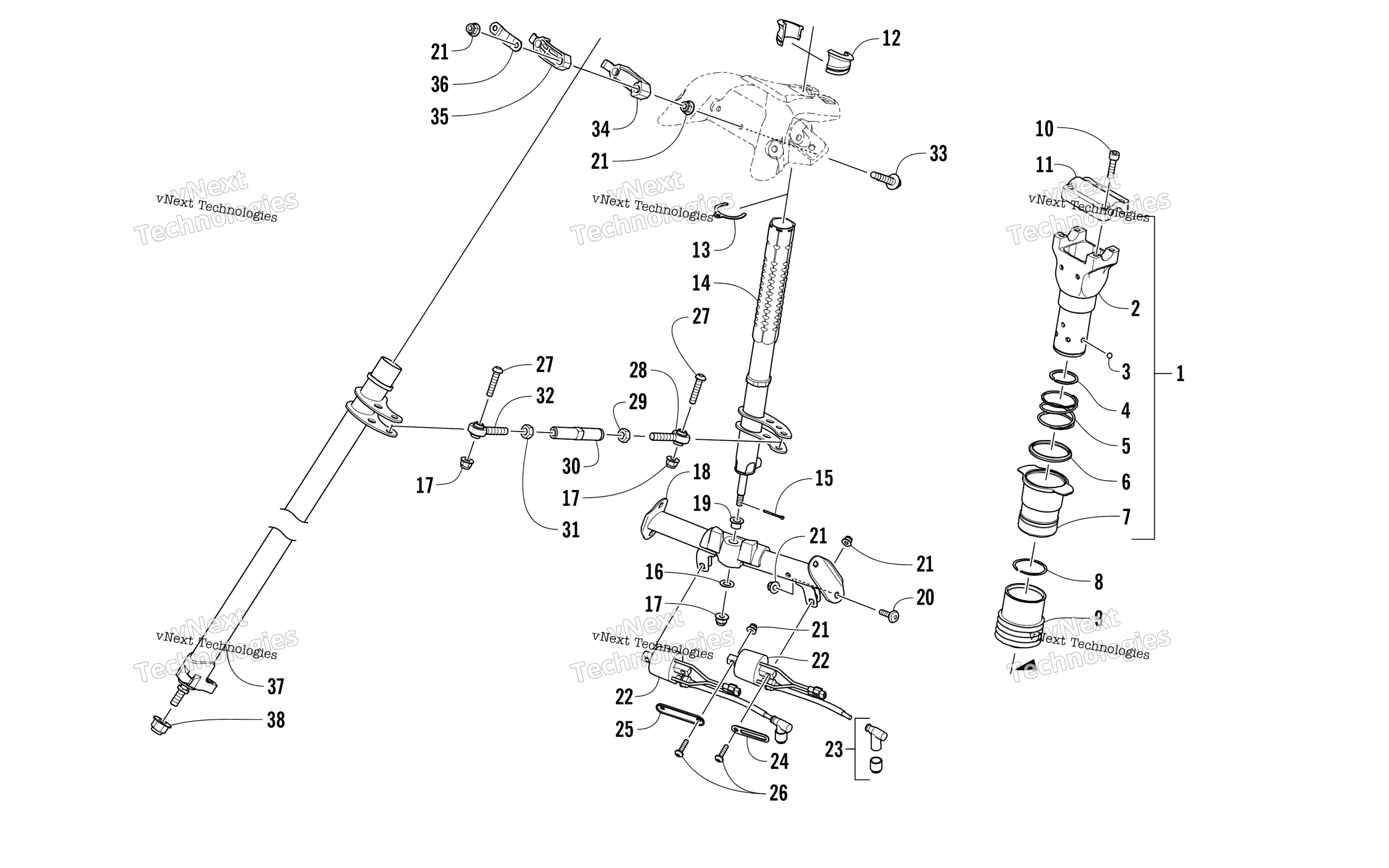

Схема рулевого управления Post Assembly для XF 6000 HIGH COUNTRY LTD 141 BLACK (S2017X6DHCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Block, Adjusting - Assembly (inc. 2-7) art. 1705-512
По запросу
2
Block, Adjusting art. 1605-162
По запросу
3
Bearing, Ball art. 0605-714
По запросу
4
Ring, Retaining art. 1623-506
По запросу
5
Spring, Compression art. 0605-715
По запросу
6
Сальник рулевого вала Arctic Cat art. 0605-852
По запросу
7
Collar, Slide art. 1705-283
По запросу
8
Ring, Retaining art. 1623-507
По запросу
9
Sleeve, Protective art. 0605-992
По запросу
10
Screw, Cap art. 1623-753
По запросу
11
Крепление руля верхнее Arctic Cat art. 1605-175
от 2 000 ₽
12
Втулка рулевого вала правая Arctic Cat art. 1605-054
от 263 ₽
12
Втулка рулевого вала левая Arctic Cat art. 1605-055
По запросу
13
Ring, Retaining art. 1605-056
По запросу
14
Post, Steering - Upper art. 1705-511
По запросу
15
Pin, Cotter art. 0623-175
По запросу
16
Washer, Thrust art. 1605-067
По запросу
17
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
18
Bracket, Steering Support (inc. 19) art. 1705-397
По запросу
19
Bearing art. 1605-057
По запросу
20
Screw, Machine art. 8476-625
от 160 ₽
21
Гайка Arctic Cat art. 8427-602
от 116 ₽
22
Coil, Ignition - Assembly (inc. 23) art. 0902-034
По запросу
23
Cap, Spark Plug art. 3006-367
По запросу
24
Зажим Arctic Cat art. 1623-984
По запросу
25
Plate, Retaining art. 0608-706
По запросу
26
Screw, Machine art. 8468-625
По запросу
27
Screw, Machine art. 2623-026
По запросу
28
Рулевой наконечник внутренний ( правая резьба) Arctic Cat art. 1605-032
от 1 608 ₽
29
Nut, Hex - Right-Hand Thread art. 8420-002
По запросу
30
Tube, Tie Rod art. 1605-053
По запросу
31
Nut, Hex - Left-Hand Thread art. 0423-013
По запросу
32
Ball Joint, Steering - Left-Hand Thread art. 1605-051
от 1 525 ₽
Аналог
1 525 ₽
Требуется 1 шт.
33
Screw, Machine art. 2623-079
По запросу
34
Block, Mounting - Steering Post art. 1605-128
от 2 100 ₽
Аналог
Вкладыши рулевой колонки (усиленные) Arctic Cat / Yamaha
art. SM-08752
3 935 ₽
Требуется 1 шт.
35
Block, Mounting - Steering Post - Upper art. 1605-127
от 2 100 ₽
Аналог
Вкладыши рулевой колонки (усиленные) Arctic Cat / Yamaha
art. SM-08752
3 935 ₽
Требуется 1 шт.
36
Plate, Retaining art. 0605-998
По запросу
37
Post, Steering - Lower art. 1705-524
По запросу
38
Гайка Arctic Cat art. 2623-202
По запросу
