модель 2018 года
- Модель M 9000
- Код модели M 9000 KING CAT 162 BLACK (S2018M9XKCUSB)

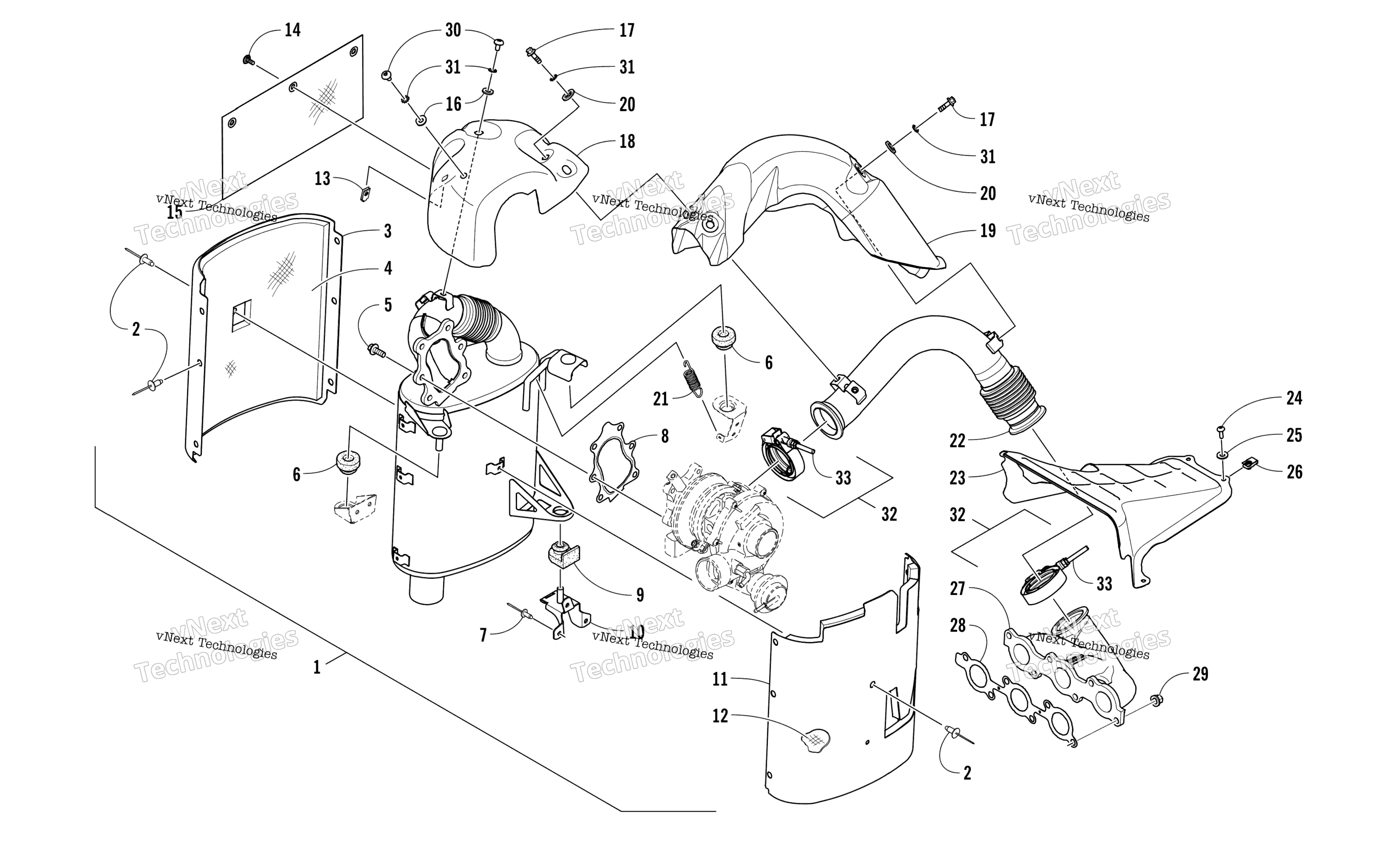

Схема выхлопной системы Assembly для M 9000 KING CAT 162 BLACK (S2018M9XKCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Resonator, Exhaust - Assembly (inc. 2-4 and 11-12) art. 2712-008
По запросу
2
Rivet art. 8061-682
По запросу
3
Shield, Heat - Right art. 3612-180
По запросу
4
Packing, Resonator - Outer art. 3612-276
По запросу
5
Screw, Cap art. 2623-207
По запросу
6
Grommet art. 2612-186
По запросу
7
Rivet art. 8060-710
По запросу
8
Gasket art. 3612-194
от 26 457 ₽
Аналог
Комплект прокладок полный Arctic Cat 1100 / Yamaha 1100
art. SM-09540F
26 457 ₽
Требуется 1 шт.
Аналог
1 150 ₽
Требуется 1 шт.
Подписаться
9
Grommet art. 2612-912
По запросу
10
Bracket, Mounting - Lower art. 1712-790
По запросу
11
Shield, Heat - Left art. 3612-181
По запросу
12
Packing, Resonator art. 3612-182
По запросу
13
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
14
Винт Arctic Cat art. 2623-164
от 368 ₽
15
Shield, Heat w/Grommets art. 2712-061
По запросу
16
Washer art. 8050-223
По запросу
17
Screw, Cap art. 8408-616
По запросу
18
Shield, Heat art. 3612-159
По запросу
19
Shield, Heat art. 3612-313
По запросу
20
Washer art. 8050-222
По запросу
21
Пружина Arctic Cat art. 0612-668
от 683 ₽
22
Pipe, Exhaust art. 2712-043
По запросу
23
Shield, Heat - Manifold art. 3612-135
По запросу
24
Screw, Machine art. 8476-516
По запросу
25
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
26
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
27
Manifold art. 3020-384
По запросу
28
Gasket art. 3020-458
от 26 457 ₽
Аналог
Комплект прокладок полный Arctic Cat 1100 / Yamaha 1100
art. SM-09540F
26 457 ₽
Требуется 1 шт.
29
Nut art. 3020-385
По запросу
30
Screw, Machine art. 8476-612
По запросу
31
Washer, Lock art. 8053-212
По запросу
32
Clamp, Exhaust (inc. 33) art. 3612-134
По запросу
33
Bolt w/Nut art. 3612-272
По запросу
