модель 2018 года
- Модель M 9000
- Код модели M 9000 KING CAT 162 BLACK (S2018M9XKCUSB)

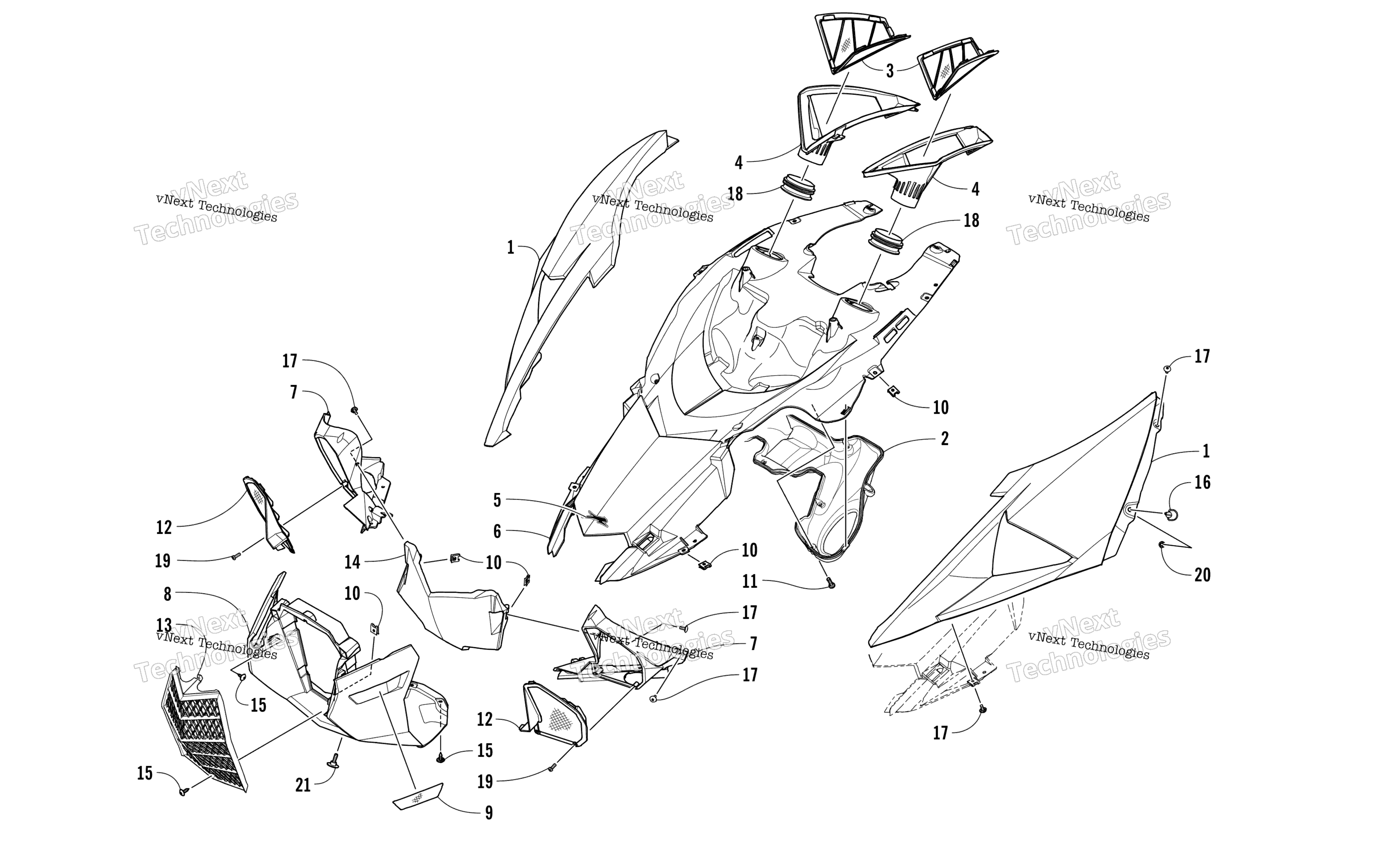

Схема Hood узла для M 9000 KING CAT 162 BLACK (S2018M9XKCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Left - Black (See Decals Page for Decals) art. 5718-699
По запросу
1
Hood - Right - Black art. 7606-758
По запросу
1
Hood - Left - Black art. 7606-759
По запросу
1
Hood w/Decals - Right - Black (See Decals Page for Decals) art. 5718-698
По запросу
2
Plenum, Intake - Lower art. 2670-500
По запросу
3
Screen, Intake Duct - Left art. 0608-759
По запросу
3
Screen, Intake Duct - Right art. 0608-758
По запросу
4
Duct, Intake - Left art. 0608-749
По запросу
4
Duct, Intake - Right art. 0608-748
По запросу
5
Emblem, Aircat art. 4411-479
По запросу
6
Plenum, Intake - Upper art. 7606-095
По запросу
7
Vent - Left art. 7606-055
По запросу
7
Vent - Right art. 7606-054
По запросу
8
Fascia, Front w/o Decal - Black art. 7606-196
По запросу
9
Decal, Reflector - Amber art. 2621-915
По запросу
10
Nut, U art. 1623-939
По запросу
11
Screw, Self-Tapping art. 1623-933
По запросу
12
Bezel, Vent - Right art. 7606-056
По запросу
12
Bezel, Vent - Left art. 7606-057
По запросу
13
Grille art. 7606-117
По запросу
14
Close-Off art. 7606-097
По запросу
15
Screw, Self-Tapping art. 2623-166
По запросу
16
Pin, Retaining art. 2623-003
от 1 130 ₽
17
Винт Arctic Cat art. 2623-164
от 368 ₽
18
Seal art. 6606-386
По запросу
19
Screw, Self-Tapping art. 2623-211
от 1 513 ₽
Аналог
1 513 ₽
Требуется 4 шт.
20
Nut, Push art. 2623-004
от 1 130 ₽
21
Screw, Shoulder art. 1423-060
По запросу
