модель 2018 года
- Модель M 9000
- Код модели M 9000 KING CAT 162 BLACK (S2018M9XKCUSB)

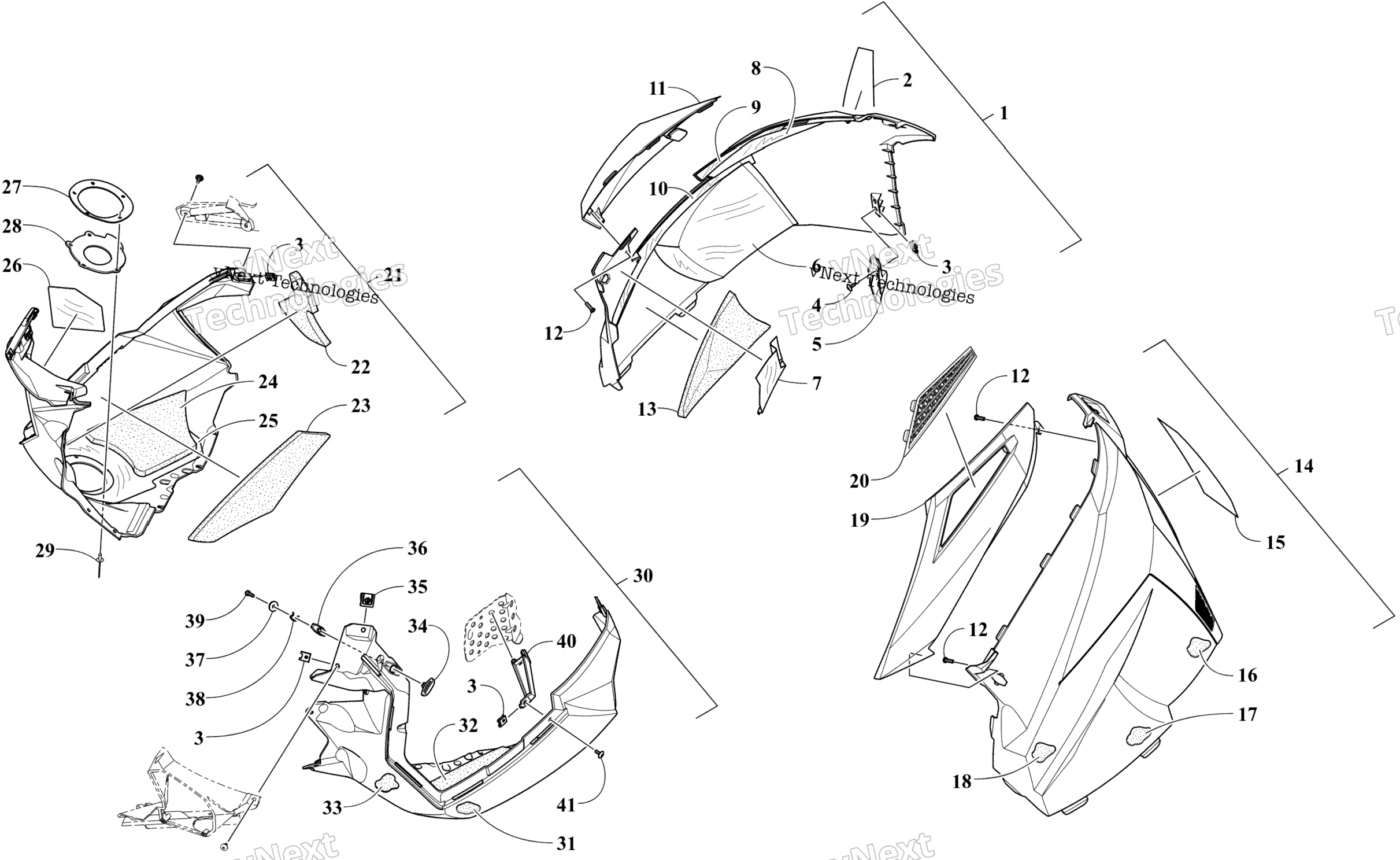

Схема Skid Plate и Side панель узла для M 9000 KING CAT 162 BLACK (S2018M9XKCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side - Right - Black (inc. 2-13) art. 5718-030
По запросу
1
Panel, Side w/Decals - Right - Black (See Decals Page for Decals) art. 5718-526
По запросу
2
Decal, Warning - English art. 3621-487
По запросу
3
Nut, U art. 1623-939
По запросу
4
Screw, Self-Tapping art. 2623-166
По запросу
5
Hook, Mounting - Right art. 7606-292
По запросу
5
Hook, Mounting - Left art. 7606-293
По запросу
6
Foil, Protective - Lower - Rear - Right art. 7606-076
По запросу
7
Foil, Protective - Upper Front - Right art. 3612-322
По запросу
8
Foil, Protective - Upper - Right art. 3612-324
По запросу
9
Foil, Protective - Right art. 7606-432
По запросу
10
Foil, Protective - Middle - Right art. 7606-116
По запросу
11
Vent, Side Panel art. 7606-091
По запросу
12
Screw, Self-Tapping art. 2623-211
от 1 513 ₽
Аналог
1 513 ₽
Требуется 6 шт.
13
Foam, Side Panel - Lower Front - Right art. 0617-754
По запросу
14
Panel, Side - Left - Black (inc. 3-5 and 15-18) art. 5718-031
По запросу
14
Panel, Side w/Decals - Left - Black (See Decals Page for Decals) art. 5718-527
По запросу
15
Decal, Warning - French art. 3621-486
По запросу
16
Foam, Side Panel - Lower Rear - Left art. 0617-757
По запросу
17
Foam, Side Panel - Lower Front - Left art. 0617-755
По запросу
18
Foam, Side Panel - Middle - Left art. 0617-759
По запросу
19
Panel, Upper Side - Right - Orange art. 7606-154
По запросу
19
Panel, Upper Side - Left - Orange art. 7606-155
По запросу
20
Vent, Upper - Side Panel - Left art. 7606-273
По запросу
20
Vent, Upper - Side Panel - Right art. 7606-272
По запросу
21
Plate, Skid w/Foam - Right - Black (inc. 3, 22-26, and 34-39) art. 5718-374
По запросу
22
Foam, Skid Plate - Front - Right art. 0617-760
По запросу
23
Foam, Skid Plate - Middle - Right art. 0617-762
По запросу
24
Foam, Skid Plate - Lower - Right art. 0617-764
По запросу
25
Foil, Skid Plate - Right art. 3612-326
По запросу
26
Foil art. 3612-330
По запросу
27
Plate, Exhaust Outlet art. 3612-193
По запросу
28
Seal, Exhaust Outlet art. 3612-191
По запросу
29
Заклепка Arctic Cat art. 8061-708
от 168 ₽
30
Plate, Skid w/Foam - Left - Black (inc. 3 and 31-39) art. 5718-349
По запросу
31
Foam, Skid Plate - Lower - Left art. 0617-765
По запросу
32
Foam, Skid Plate - Middle - Left art. 0617-763
По запросу
33
Foam, Skid Plate - Front - Left art. 0617-761
По запросу
34
Knob, Hold-Down art. 7606-265
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
35
Clip, Retaining art. 2623-005
от 1 130 ₽
36
Plate, Backing art. 7606-296
По запросу
37
Washer art. 2623-171
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
38
Clip, Retaining art. 2623-155
По запросу
39
Screw, Self-Tapping art. 1623-933
По запросу
40
Brace art. 7606-620
По запросу
41
Винт Arctic Cat art. 2623-164
от 368 ₽
