модель 2018 года
- Модель Norseman 6000
- Код модели NORSEMAN 6000 ES 154 WHITE (S2018BCDXPUSW)

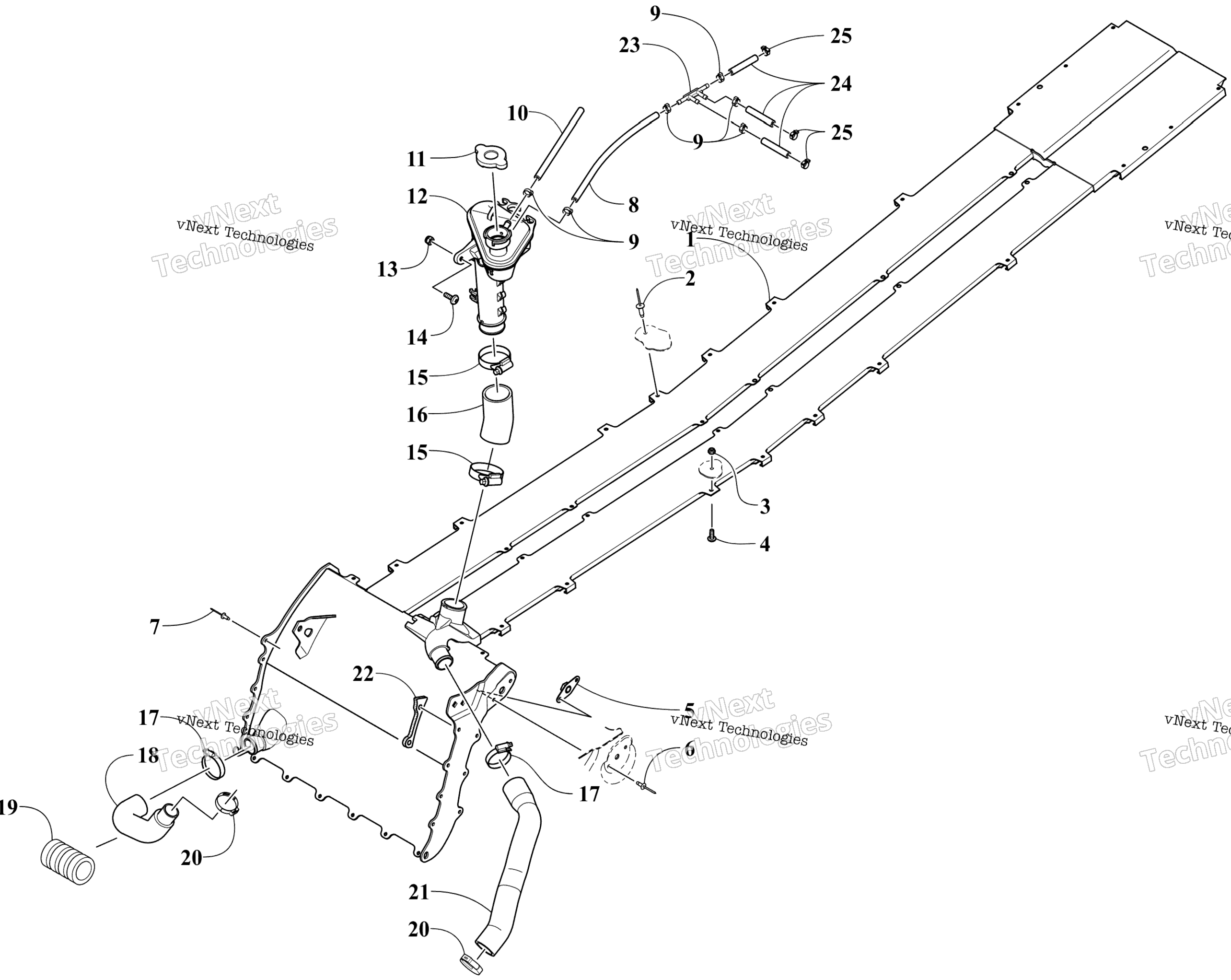

Схема системы охлаждения Assembly для NORSEMAN 6000 ES 154 WHITE (S2018BCDXPUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Exchanger, Heat art. 0713-226
По запросу
2
Rivet art. 8060-682
По запросу
3
Nut, Lock art. 8422-502
По запросу
4
Screw, Machine art. 8476-516
По запросу
5
Plate, Retaining art. 0608-631
По запросу
6
Заклепка Arctic Cat art. 8060-686
от 116 ₽
7
Заклепка Arctic Cat art. 8060-706
от 116 ₽
8
Hose - 25 ft art. 0610-538
По запросу
9
Clamp, Hose art. 1623-655
По запросу
10
Трубка зеленая Arctic Cat art. 0610-692
По запросу
10
Hose - Green - 100 ft art. 0610-693
По запросу
11
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
12
Tank, Coolant art. 0613-135
По запросу
13
Nut art. 8422-602
По запросу
14
Screw, Machine art. 8476-625
от 160 ₽
15
Clamp, Hose art. 0423-317
По запросу
16
Hose, Coolant - Filler Neck/Heat Exchanger art. 0610-936
По запросу
17
Clamp, Hose art. 2623-088
По запросу
18
Hose, Coolant - Engine/Heat Exchanger art. 0610-864
По запросу
19
Conduit, Flexible - 4 in. art. 0619-619
По запросу
20
Clamp, Hose art. 1623-656
По запросу
21
Патрубок охлаждения Arctic Cat art. 0613-136
По запросу
22
Bumper, Protector - Coolant Hose art. 0613-272
По запросу
23
Fitting, Double-T art. 0610-717
По запросу
24
Hose - 25 ft art. 0610-538
По запросу
25
Хомут Arctic Cat art. 0623-063
от 683 ₽
