модель 2018 года
- Модель Norseman 6000
- Код модели NORSEMAN 6000 ES 154 WHITE (S2018BCDXPUSW)

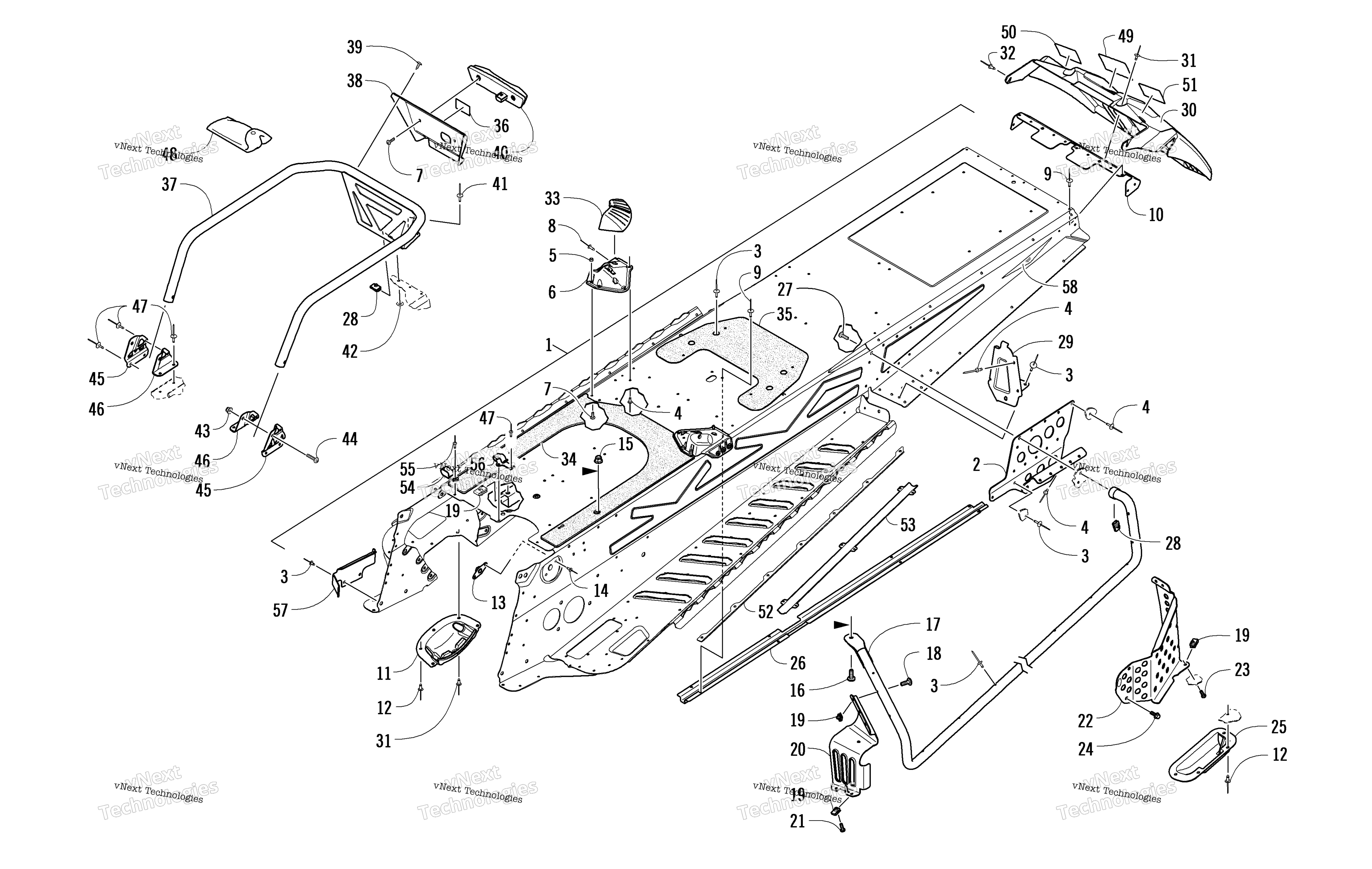

Схема Tunnel и Snowflap узла для NORSEMAN 6000 ES 154 WHITE (S2018BCDXPUSW)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Chassis Assembly art. 2707-953
По запросу
1
Tunnel Assembly (inc. 2-10, 29, and the Front Frame) art. 2707-952
По запросу
2
Bracket, Mounting - Suspension - Left - Black art. 3707-009
По запросу
2
Bracket, Mounting - Suspension - Right - Black art. 3707-008
По запросу
3
Заклепка Arctic Cat art. 8060-686
от 116 ₽
4
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 1 шт.
5
Nut, Lock art. 8422-502
По запросу
6
Bracket, Mounting - Rear Spar - Right art. 1707-644
По запросу
6
Bracket, Mounting - Rear Spar - Left art. 1707-645
По запросу
7
Винт Arctic Cat art. 8475-512
от 160 ₽
8
Rivet art. 1623-257
По запросу
9
Rivet art. 2623-221
По запросу
10
End Cap, Tunnel - Black art. 2707-855
По запросу
11
Protector, Chain Case art. 1607-109
По запросу
12
Заклепка Arctic Cat art. 8061-708
от 168 ₽
13
Plate, Retaining art. 0608-631
По запросу
14
Rivet - Zinc art. 8060-688
По запросу
15
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
16
Screw, Machine art. 8476-820
По запросу
17
Support, Footrest - Left - Black art. 2707-859
По запросу
17
Support, Footrest - Right - Black art. 2707-858
По запросу
18
Screw, Machine art. 8468-535
По запросу
19
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
20
Кронштейн подножки левый Arctic cat art. 0607-997
от 1 491 ₽
20
Накладка подножки правая Arctic Cat art. 0607-996
от 3 980 ₽
21
Screw, Machine art. 8470-516
По запросу
22
Shield, Brake Disc art. 1607-346
По запросу
23
Винт M5X.8X20 Arctic Cat art. 8470-520
от 168 ₽
24
Screw, Cap art. 8408-613
По запросу
25
Защита тормозного диска Arctic Cat art. 0607-351
от 1 901 ₽
26
Protector, Taillight Harness art. 0630-292
По запросу
27
Винт Arctic Cat art. 8477-620
от 168 ₽
28
Клипса Arctic Cat art. 0423-577
от 168 ₽
29
Close Off, Running Board - Left art. 1607-195
По запросу
29
Close Off, Running Board - Right art. 1607-194
По запросу
30
Snowflap art. 6606-486
По запросу
31
Rivet art. 8061-706
По запросу
32
Rivet art. 8061-506
По запросу
33
Support, Gas Tank - Left art. 6606-665
По запросу
33
Support, Gas Tank - Right art. 6606-664
По запросу
34
Seal, Foam art. 0617-781
По запросу
35
Pad, Fuel Tank art. 7606-436
По запросу
36
Decal, Capacity - Storage Box art. 2621-928
По запросу
37
Rack, Rear - Black art. 2707-745
По запросу
38
Cover, Taillight - Rack - Black art. 2707-564
По запросу
39
Screw, Self-Tapping art. 2623-166
По запросу
40
стоп сигнал art. 0609-898
от 3 166 ₽
41
Rivet, Blind art. 8060-488
По запросу
42
Washer, Flat art. 0123-149
По запросу
43
Гайка Arctic Cat art. 8427-602
от 116 ₽
44
Screw, Machine art. 8468-635
По запросу
45
Bracket, Mounting - Rack - Outer - Right - Black art. 5706-450
По запросу
45
Bracket, Mounting - Rack - Outer - Left - Black art. 5706-451
По запросу
46
Bracket, Mounting - Rack - Inner - Right - Black art. 5706-448
По запросу
46
Bracket, Mounting - Rack - Inner - Left - Black art. 5706-449
По запросу
47
Заклепка Arctic Cat art. 8060-706
от 116 ₽
48
Kit, Tool art. 0744-087
По запросу
49
Decal, Towing Capacity art. 3621-900
По запросу
50
Decal, Warning - Towing (English) art. 5611-853
По запросу
51
Decal, Warning - Towing (French) art. 5611-852
По запросу
52
Edge, Running Board - Right art. 7606-588
По запросу
52
Edge, Running Board - Left art. 7606-589
По запросу
53
Protector, Taillight Harness art. 0630-307
По запросу
54
Clamp, Routing art. 1623-762
По запросу
55
Rivet art. 8061-686
По запросу
56
Clip, Routing art. 0645-709
По запросу
57
Bracket, Routing - Oil Line art. 0608-705
По запросу
58
Decal, Reflector - Red art. 0621-991
По запросу
