модель 2018 года
- Модель Norseman 6000
- Код модели NORSEMAN 6000 ES 154 WHITE (S2018BCDXPUSW)

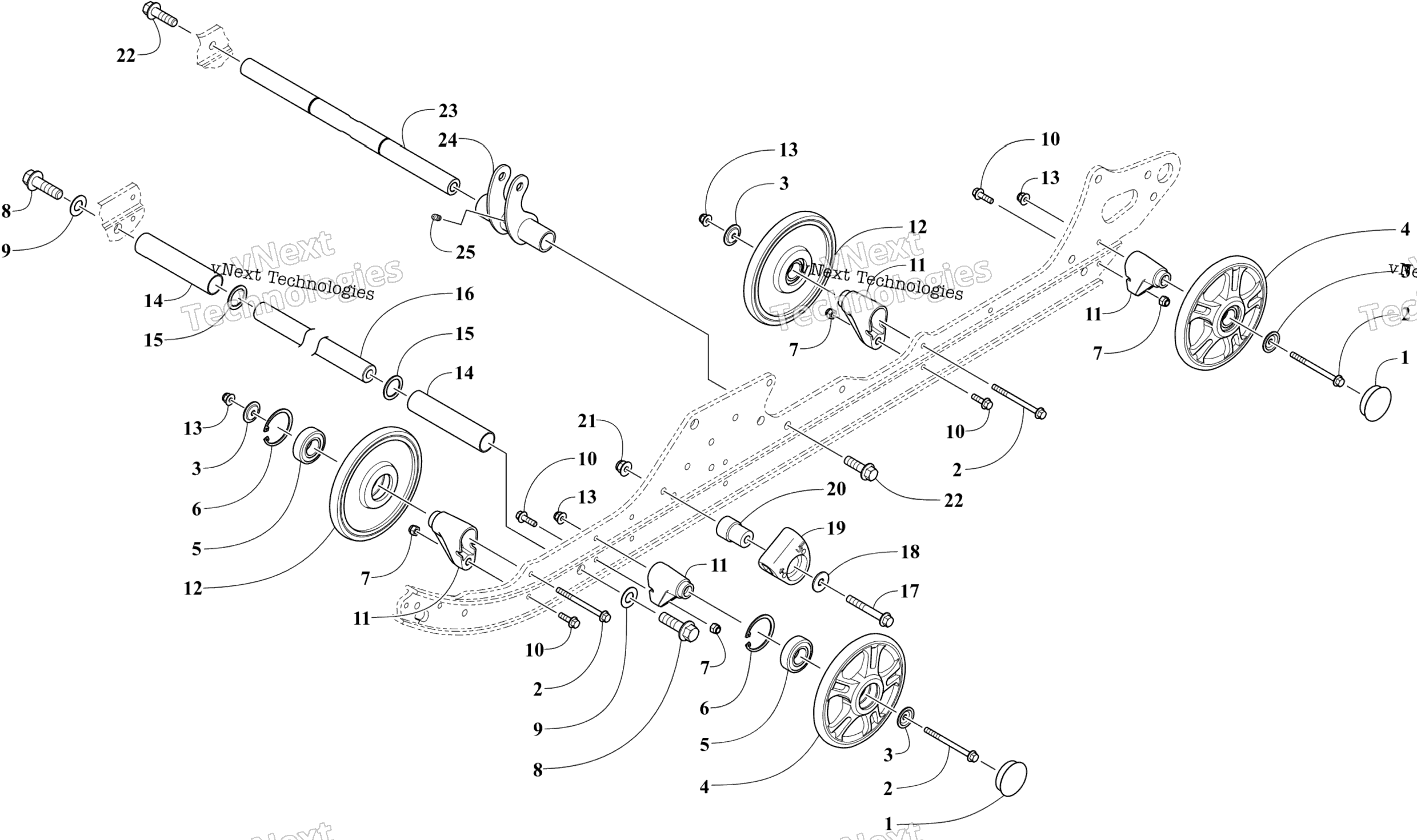

Схема Idler колесо узла для NORSEMAN 6000 ES 154 WHITE (S2018BCDXPUSW)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка ролика гусеницы Arctic Cat art. 1604-952
По запросу
2
Screw, Cap art. 8413-675
По запросу
3
Washer art. 2623-025
По запросу
4
Ролик гусеницы 143х20 мм Arctic Cat art. 3604-299
от 5 051 ₽
5
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
6
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
7
Nut art. 8422-602
По запросу
8
Screw, Cap art. 8413-241
По запросу
9
Шайба Arctic Cat art. 0623-525
По запросу
10
Screw, Cap art. 8413-620
По запросу
11
Block, Mounting - Idler Wheel art. 3604-899
По запросу
12
Ролик гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-807
от 3 598 ₽
OEM
Ролик гусеницы 143 х 20 мм , черный Arctic Cat
art. 3604-807
6 195 ₽
Требуется 4 шт.
Подписаться
13
Гайка Arctic Cat art. 8427-602
от 116 ₽
14
Втулка задней подвески Arctic Cat art. 3604-083
от 1 596 ₽
15
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
16
Axle art. 4604-373
По запросу
17
Болт 25х55 Arctic Cat art. 8408-055
от 525 ₽
18
Washer art. 8450-163
По запросу
19
Упор пружины задней подвески Arctic Cat art. 2604-516
По запросу
20
Block, Slide art. 3604-204
По запросу
21
Гайка Arctic Cat art. 2623-202
По запросу
22
Screw, Cap art. 8413-031
По запросу
23
Axle art. 3604-965
По запросу
24
Pivot, Shock (inc. 25) art. 3704-267
По запросу
25
Фиттинг art. 1623-010
По запросу
