модель 2018 года
- Модель Pantera 7000
- Код модели PANTERA 7000 LTD BLACK (S2018PTULXUSB)

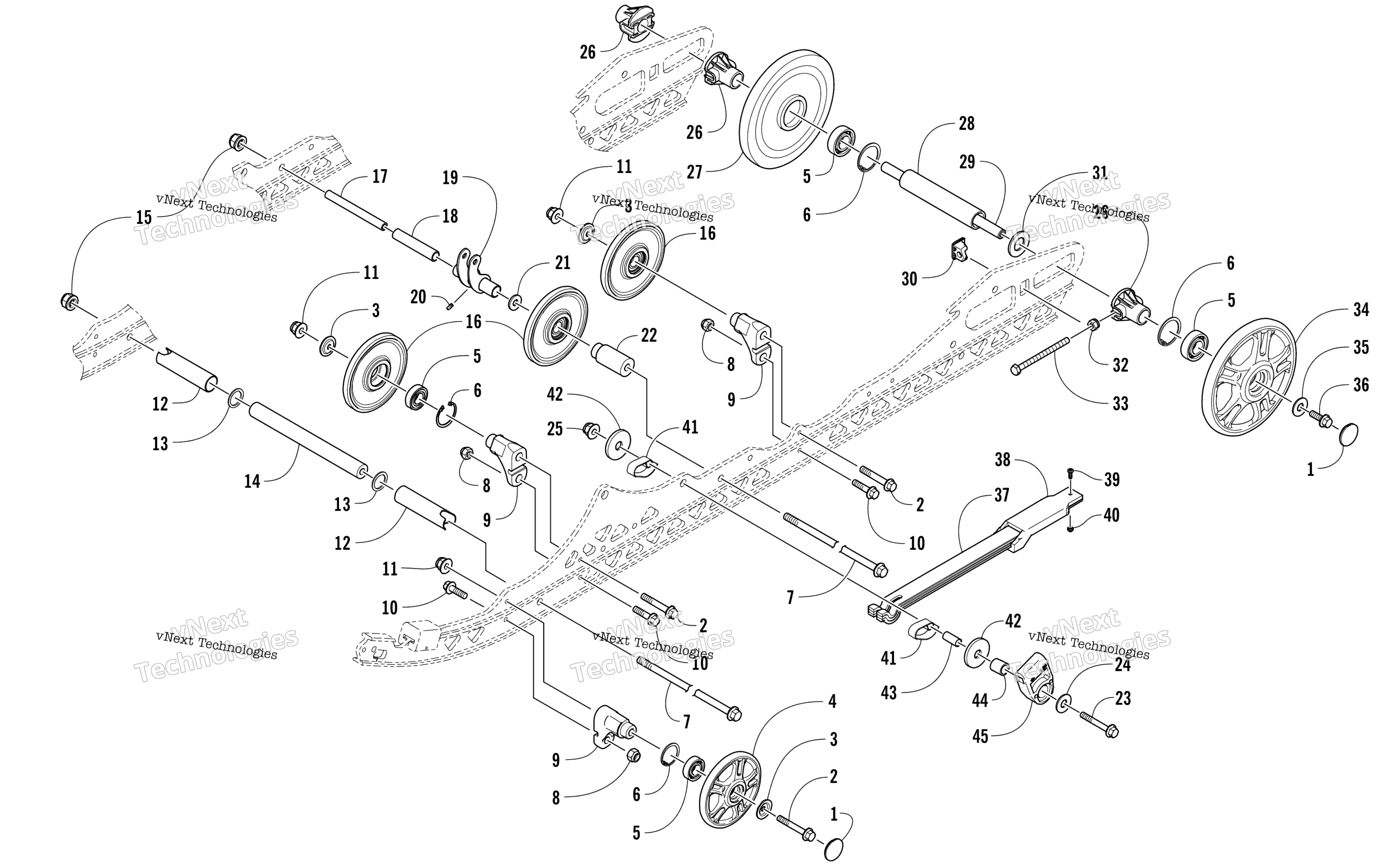

Схема Idler колесо узла для PANTERA 7000 LTD BLACK (S2018PTULXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Крышка ролика гусеницы Arctic Cat art. 1604-952
По запросу
2
Screw, Cap art. 8413-675
По запросу
3
Washer art. 2623-025
По запросу
4
Ролик гусеницы Arctic Cat art. 3604-386
По запросу
5
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
6
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
7
Болт Arctic Cat art. 1423-431
По запросу
8
Nut art. 8422-602
По запросу
9
Block, Mounting - Idler Wheel art. 3604-899
По запросу
10
Screw, Cap art. 8413-620
По запросу
11
Гайка Arctic Cat art. 8427-602
от 116 ₽
12
Втулка задней подвески Arctic Cat art. 3604-083
от 1 596 ₽
13
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
14
Ось задней подвески Arctic Cat art. 3604-269
от 7 802 ₽
15
Гайка Arctic Cat art. 2623-202
По запросу
16
Ролик гусеницы 143 х 20 мм , черный Arctic Cat art. 3604-807
от 3 598 ₽
OEM
Ролик гусеницы 143 х 20 мм , черный Arctic Cat
art. 3604-807
6 195 ₽
Требуется 6 шт.
Подписаться
17
Втулка Arctic Cat art. 3604-285
По запросу
18
Spacer art. 3604-325
По запросу
19
Кронштейн заднего амортизатора Arctic Cat art. 1704-674
По запросу
20
Фиттинг art. 1623-010
По запросу
21
WASHER,FLAT-.636 1.000 X .063 Z&Y art. 1623-794
По запросу
22
Block, Mounting - Idler Wheel art. 3604-327
По запросу
23
Болт Arctic Cat art. 8408-880
от 326 ₽
24
Шайба Arctic Cat art. 8450-133
от 116 ₽
25
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
26
Bushing, Adjuster art. 2704-337
По запросу
27
Ролик art. 3604-060
По запросу
28
Spacer art. 1604-940
По запросу
29
Axle, Rear Wheel art. 4604-154
По запросу
30
Adjuster, Track art. 3604-647
По запросу
31
Washer art. 0623-921
По запросу
32
Nut, Lock art. 8422-802
По запросу
33
Screw, Cap art. 1623-682
По запросу
34
Ролик гусеницы Arctic Cat art. 3604-063
По запросу
35
Washer art. 1623-931
По запросу
36
Screw, Cap art. 8413-031
По запросу
37
Рессора Arctic Cat art. 3704-276
По запросу
38
Кронштейн рессоры Arctic Cat art. 2604-788
По запросу
39
Винт Arctic Cat art. 0623-121
от 578 ₽
40
Гайка Arctic Cat art. 8041-276
По запросу
41
Зажим Arctic Cat art. 1604-412
По запросу
42
Шайба 2.00X.386X.1046 Arctic Cat art. 0623-746
от 326 ₽
43
Втулка металлическая Arctic Cat art. 0604-739
от 1 292 ₽
44
Втулка задней подвески Arctic Cat art. 1604-430
от 1 901 ₽
45
Упор пружины задней подвески Arctic Cat art. 2604-516
По запросу
