модель 2018 года
- Модель Pantera 7000
- Код модели PANTERA 7000 LTD BLACK (S2018PTULXUSB)

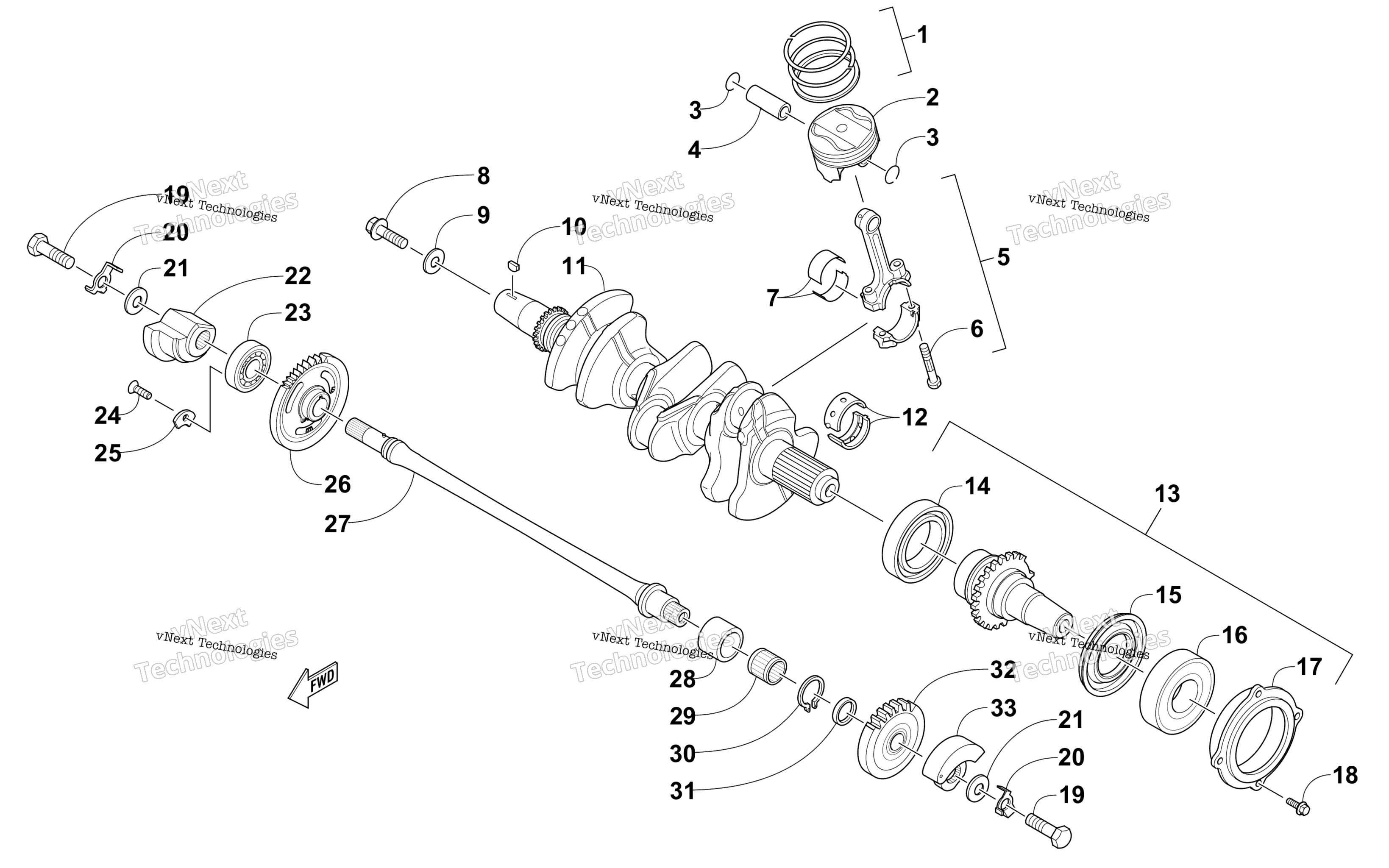

Схема узла поршня и коленвала для PANTERA 7000 LTD BLACK (S2018PTULXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Ring Set, Piston art. 3020-427
По запросу
2
Piston art. 3020-426
По запросу
3
CIRCLIP art. 3020-192
По запросу
4
PIN,PISTON art. 3020-428
По запросу
5
Rod, Connecting - Assembly (inc. 6) art. 3020-423
По запросу
6
Screw, Cap art. 3020-424
По запросу
7
Bearing, Connecting Rod - White art. 3020-197
По запросу
7
BEARING, CONNECTING ROD - BLUE art. 3020-198
По запросу
7
BEARING, CONNECTING ROD - BLACK art. 3020-199
По запросу
7
BEARING, CONNECTING ROD - BROWN art. 3020-200
По запросу
7
BEARING, CONNECTING ROD - GREEN art. 3020-201
По запросу
7
BEARING, CONNECTING ROD - YELLOW art. 3020-202
По запросу
7
BEARING,CONNECTING ROD-PINK art. 3020-425
По запросу
8
SCREW,CAP-HFH art. 3020-203
По запросу
9
WASHER art. 3020-204
По запросу
10
KEY art. 3020-206
По запросу
11
CRANKSHAFT ASSEMBLY art. 3020-422
По запросу
12
BEARING, CRANKSHAFT - BLACK art. 3020-208
По запросу
12
BEARING, CRANKSHAFT - BROWN art. 3020-209
По запросу
12
BEARING, CRANKSHAFT - GREEN art. 3020-210
По запросу
12
BEARING, CRANKSHAFT - YELLOW art. 3020-211
По запросу
12
BEARING, CRANKSHAFT - PINK art. 3020-212
По запросу
12
BEARING, CRANKSHAFT - RED art. 3020-213
По запросу
12
BEARING, CRANKSHAFT - WHITE art. 3020-214
По запросу
13
Shaft, Output - Assembly (inc. 14-17) art. 3020-429
По запросу
14
BEARING art. 3020-216
По запросу
15
OIL SEAL art. 3020-217
от 2 330 ₽
Аналог
Комплект прокладок полный Arctic Cat 1100 / Yamaha 1100
art. SM-09540F
26 457 ₽
Требуется 1 шт.
Аналог
2 330 ₽
Требуется 1 шт.
16
Bearing art. 3020-218
По запросу
17
HOUSING,BEARING art. 3020-430
По запросу
18
SCREW,CAP-HFH art. 3020-220
По запросу
19
SCREW,CAP-HSH art. 3020-221
По запросу
20
WASHER,TAB art. 3020-222
По запросу
21
WASHER art. 3020-223
По запросу
22
COUNTERWEIGHT art. 3020-433
По запросу
23
BEARING art. 3020-225
По запросу
24
SCREW,MACHINE(COUNTERSUNK) art. 3020-226
По запросу
25
PLATE, RETAINING art. 3020-227
По запросу
26
GEAR,BALANCER art. 3020-432
По запросу
27
SHAFT BALANCER art. 3020-431
По запросу
28
HOUSING,BEARING art. 3020-230
По запросу
29
BEARING art. 3020-231
По запросу
30
CIRCLIP art. 3020-232
По запросу
31
SPACER art. 3020-233
По запросу
32
GEAR, DRIVE art. 3020-234
По запросу
33
COUNTERWEIGHT art. 3020-235
По запросу
