модель 2018 года
- Модель Pantera 7000
- Код модели PANTERA 7000 LTD BLACK (S2018PTULXUSB)

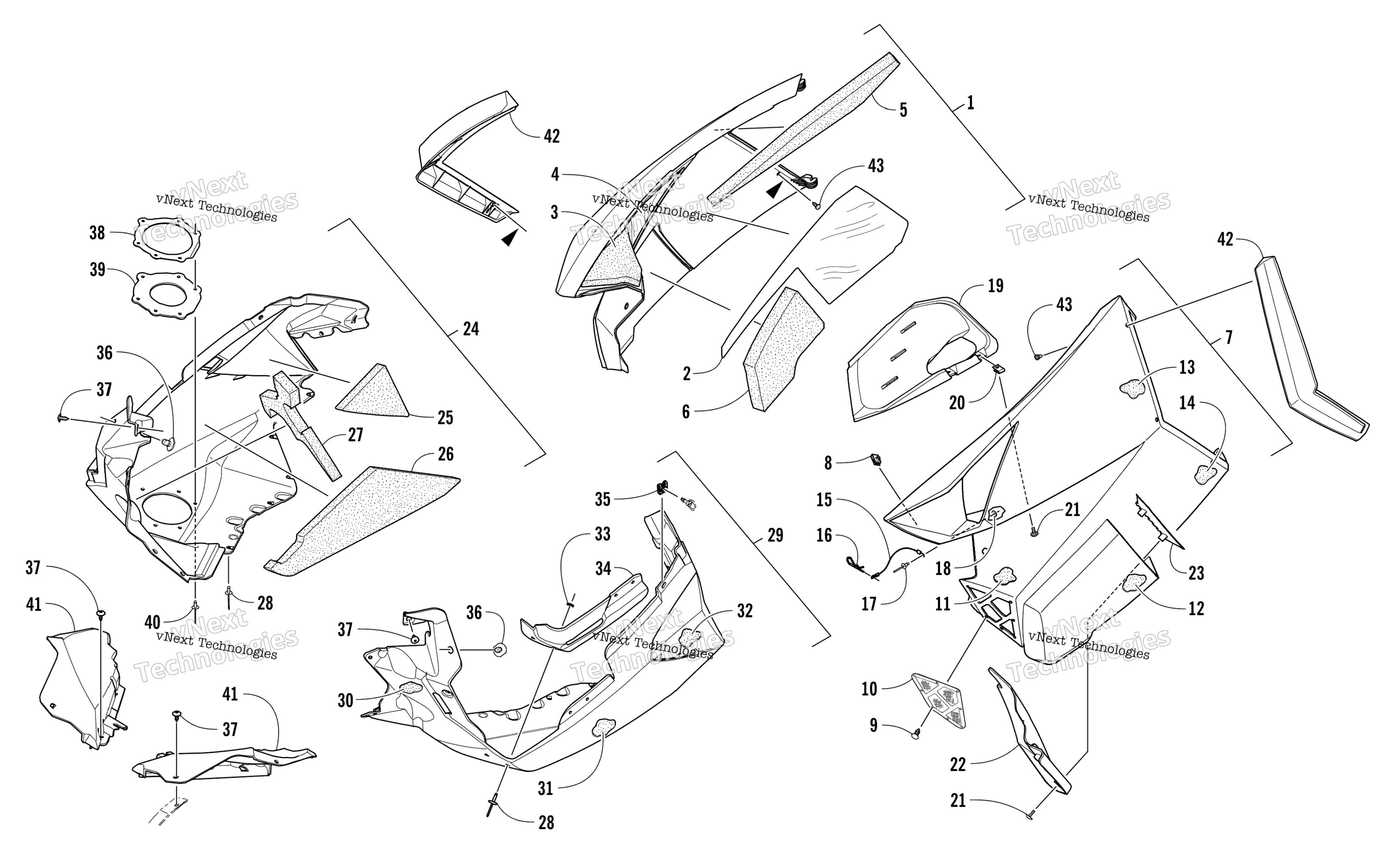

Схема Skid Plate и Side панель узла для PANTERA 7000 LTD BLACK (S2018PTULXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Side w/o Decals - Right - Black (inc. 2-6 and 15-18) art. 3718-786
По запросу
1
Panel, Side w/Decals - Right - Black (See Decals Page For Decals) art. 5718-714
По запросу
2
Foil, Protective art. 6606-416
По запросу
3
Foam, Side Panel - Upper Front - Right art. 0617-626
По запросу
4
Foil, Protective art. 6606-414
По запросу
5
Foam, Side Panel - Upper Rear - Right art. 0617-628
По запросу
6
Foam, Side Panel - Lower Front - Right art. 0617-632
По запросу
7
Panel, Side w/Decals - Left - Black (See Decals Page For Decals) art. 5718-715
По запросу
7
Panel, Side - w/o Decals - Left - Black (inc. 9-18) art. 4718-339
По запросу
8
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
9
Clip, Retaining art. 0623-269
По запросу
10
Screen, Vent art. 2602-704
По запросу
11
Foam, Side Panel - Center Front - Left art. 0617-631
По запросу
12
Foam, Side Panel - Lower Front - Left art. 0617-681
По запросу
13
Foam, Side Panel - Upper Rear - Left art. 0617-629
По запросу
14
Foam, Side Panel - Lower Rear - Left art. 0617-635
По запросу
15
Трос шпильки Arctic Cat art. 0607-447
от 1 491 ₽
16
Clip, Hairpin art. 0605-283
По запросу
17
Rivet art. 8060-486
По запросу
18
Washer art. 8050-127
По запросу
19
Duct, Belt Cooling art. 1702-369
По запросу
20
Clip, U-Nut art. 1623-030
По запросу
21
Винт Arctic Cat art. 2623-164
от 368 ₽
22
Deflector, Air art. 2602-711
По запросу
23
Retainer, Air Deflector art. 2602-703
По запросу
24
Plate, Skid - w/o Decals - Right - Black (inc. 25-27) art. 3718-788
По запросу
25
Foam, Skid Plate - Upper Rear - Right art. 0617-640
По запросу
26
Foam, Skid Plate - Center Front - Right art. 0617-638
По запросу
27
Foam, Skid Plate - Upper Front - Right art. 0617-636
По запросу
28
Заклепка Arctic Cat art. 8061-708
от 168 ₽
29
Plate, Skid - Left w/Foam - Black (inc. 28 and 30-34) art. 3718-789
По запросу
30
Foam, Skid Plate - Upper Front - Left art. 0617-637
По запросу
31
Foam, Skid Plate - Center Front - Left art. 0617-639
По запросу
32
Foam, Skid Plate - Upper Rear - Left art. 0617-641
По запросу
33
Washer art. 0123-802
от 110 ₽
34
Panel, Reinforcement art. 6606-613
По запросу
35
Clip, Retaining art. 2623-005
от 1 130 ₽
36
Pin, Retaining art. 6606-592
По запросу
37
Screw, Self-Tapping art. 2623-166
По запросу
38
Plate, Exhaust Outlet art. 2612-685
По запросу
39
Seal, Exhaust Outlet art. 2612-964
По запросу
40
Клепка art. 8061-508
По запросу
41
Fascia, Front - Right - Black art. 6606-342
По запросу
41
Fascia, Front - Left - Black art. 6606-579
По запросу
42
Flare, Side Panel - Right art. 6606-706
По запросу
42
Flare, Side Panel - Left art. 6606-707
По запросу
43
Screw, Self-Tapping art. 2623-017
По запросу
