модель 2018 года
- Модель ZR 6000
- Код модели ZR 6000 R SX GREEN (S2018ACDPRUSG)

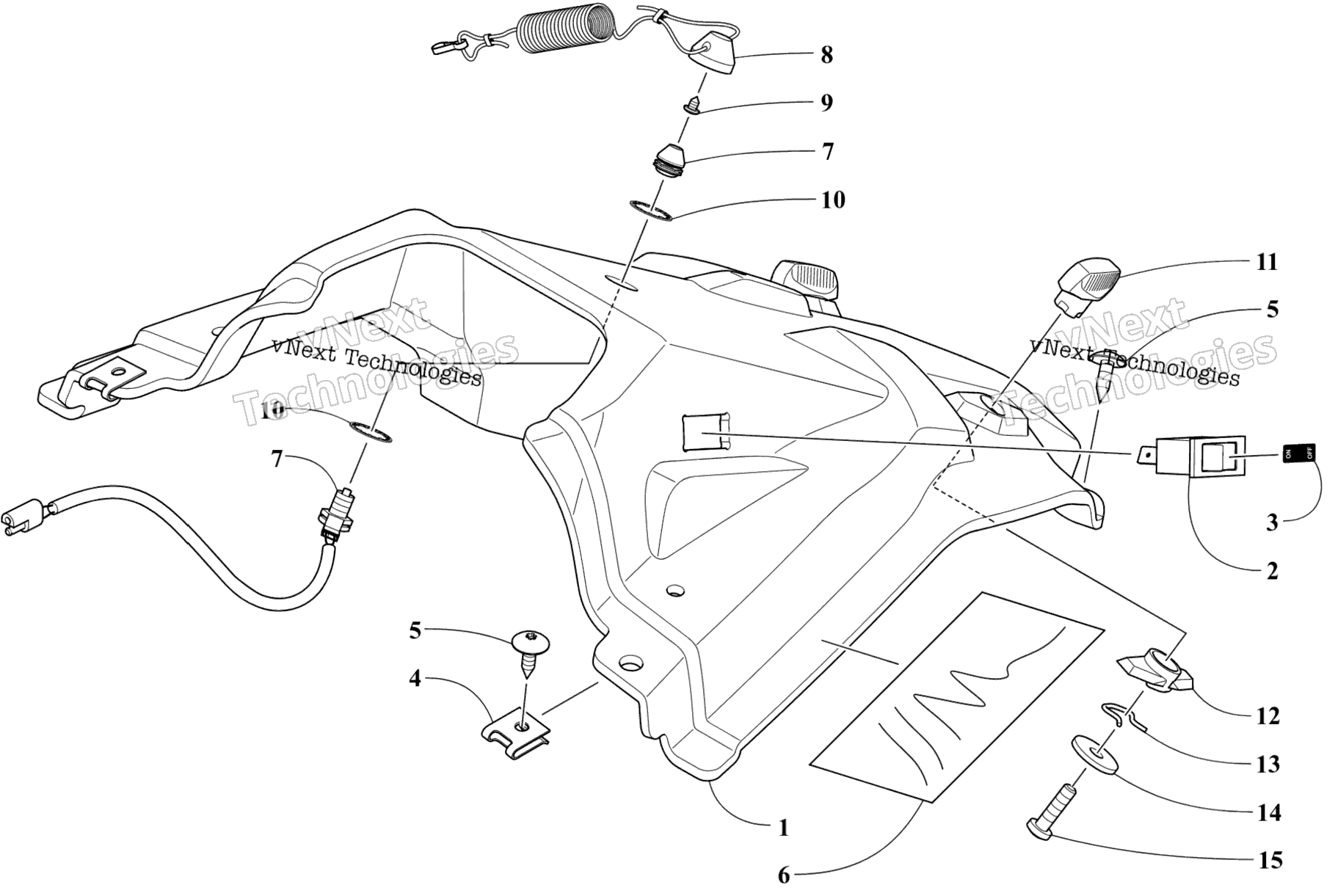

Схема консоли Assembly для ZR 6000 R SX GREEN (S2018ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Console, Upper - Black (inc. 6) art. 5718-346
По запросу
2
Switch, On/Off art. 0609-947
По запросу
3
Decal, Switch - "On/Off" art. 1621-286
По запросу
4
Nut, U art. 1623-939
По запросу
5
Screw, Self-Tapping art. 2623-166
По запросу
6
Foil, Protective art. 7606-891
По запросу
7
Tether Switch (inc. 8-9) art. 0709-071
По запросу
8
Tether Cord w/ Screw (inc. 9) art. 0709-055
По запросу
9
Screw, Self-Tapping art. 0623-338
По запросу
10
Washer, Internal Tooth Lock art. 0123-985
По запросу
11
Knob, Hold-Down art. 7606-265
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
12
Plate, Backing art. 7606-296
По запросу
13
Clip, Retaining art. 2623-155
По запросу
14
Washer art. 2623-171
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
15
Screw, Self-Tapping art. 1623-933
По запросу
