модель 2018 года
- Модель ZR 6000
- Код модели ZR 6000 R SX GREEN (S2018ACDPRUSG)

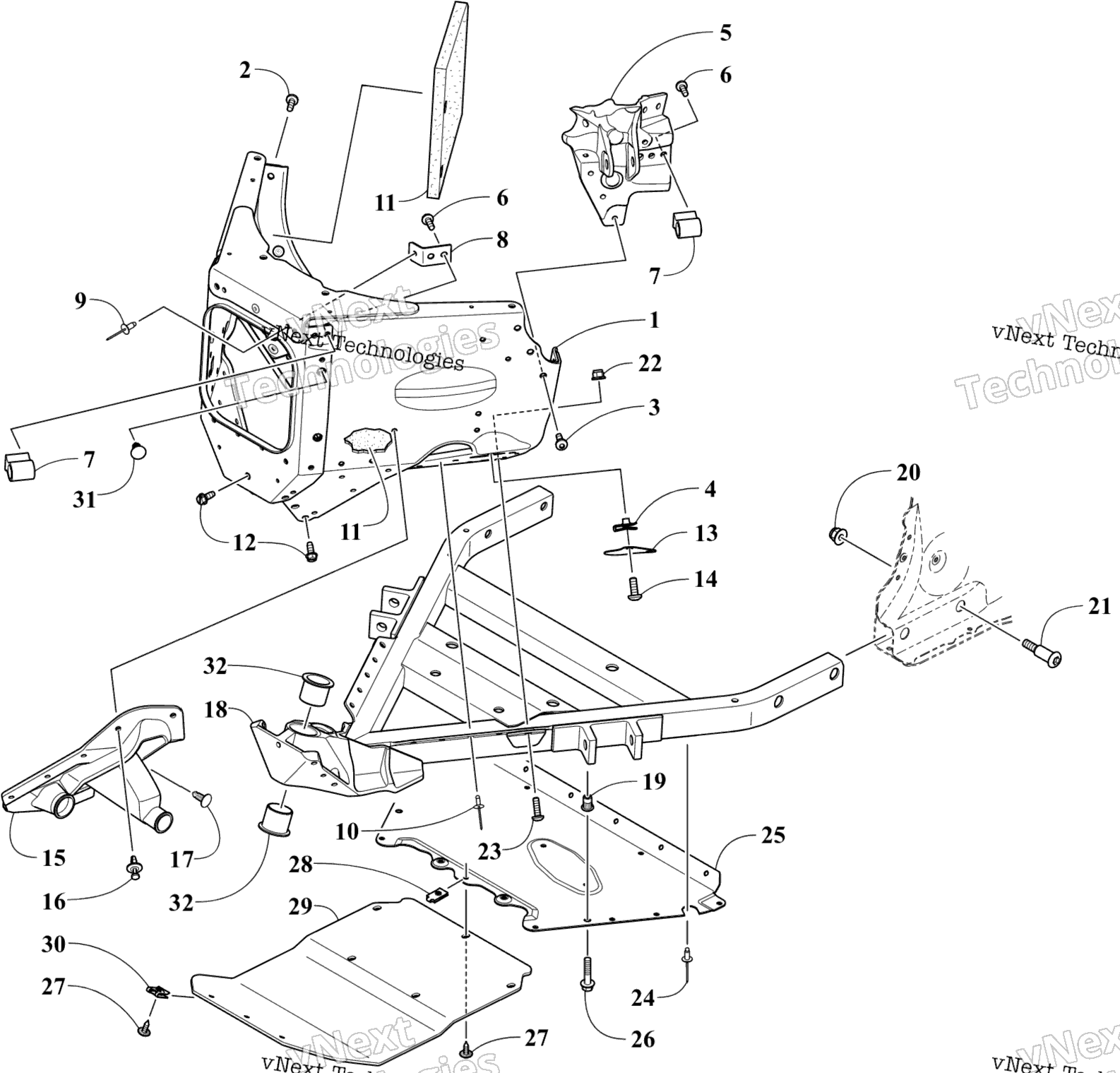

Схема передней части Frame Assembly для ZR 6000 R SX GREEN (S2018ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Panel, Front - Assembly - Black (inc. 2-5) art. 3707-260
По запросу
2
Screw, Self-Tapping art. 1623-683
По запросу
3
Винт Arctic Cat art. 0423-538
от 110 ₽
4
Клипса Arctic Cat art. 0423-577
от 168 ₽
5
Bracket, Shock Mount - Upper Right - Black art. 3707-346
По запросу
5
Bracket, Shock Mount - Upper Left - Black art. 3707-347
По запросу
6
Screw, Cap art. 8413-617
По запросу
7
Скоба крепления верхнего рычага Arctic Cat art. 1607-233
По запросу
8
Gusset, A-Arm Mounting Bracket art. 1607-561
По запросу
9
Rivet art. 1623-241
от 11 789 ₽
Аналог
11 789 ₽
Требуется 2 шт.
10
Заклепка Arctic Cat art. 8060-706
от 116 ₽
11
Foam, Front Panel - Right art. 0617-786
По запросу
11
Foam, Front Panel - Left art. 0617-149
По запросу
12
Болт 1/4-20X5/8 Arctic Cat art. 1623-959
По запросу
13
Panel, Close-Off art. 1707-568
По запросу
14
Screw, Machine art. 8471-616
По запросу
15
Пыльник рулевой тяги левый Arctic Cat art. 1605-029
По запросу
15
Пыльник рулевой тяги правый Arctic Cat art. 1605-028
По запросу
16
Клипса Arctic Cat art. 0623-362
от 90 ₽
17
Clip, Retaining art. 0623-165
По запросу
18
Frame, Front - Lower - w/Bushings - Black (inc. 32) art. 3707-129
По запросу
19
Гайка потайная Arctic Cat art. 1623-797
от 473 ₽
20
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
21
Screw, Shoulder art. 2623-194
По запросу
22
Гайка Arctic Cat art. 8427-602
от 116 ₽
23
Screw, Machine art. 8468-620
По запросу
24
Заклепка Arctic Cat art. 8060-686
от 116 ₽
25
Belly Pan - Center art. 1607-213
По запросу
26
Screw, Cap art. 8408-525
По запросу
27
Screw, Self-Tapping art. 2623-166
По запросу
28
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
29
Panel, Access art. 1607-868
По запросу
30
Nut, U art. 1623-939
По запросу
31
Clip, Retaining art. 1623-732
По запросу
32
Bushing art. 1605-161
По запросу
