модель 2018 года
- Модель ZR 6000
- Код модели ZR 6000 R SX GREEN (S2018ACDPRUSG)

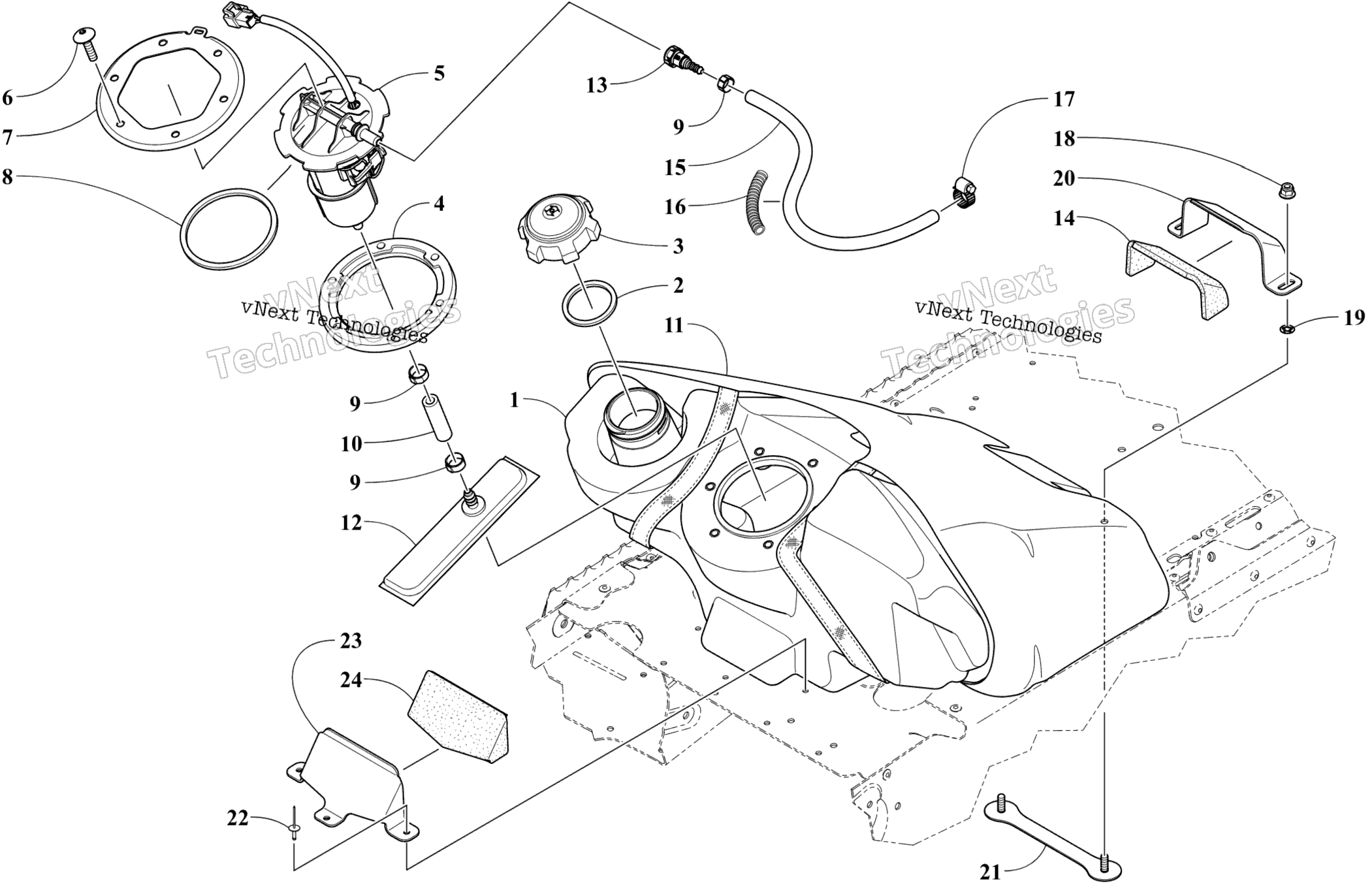

Схема топливный бак и топливный насос узла для ZR 6000 R SX GREEN (S2018ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Fuel art. 2670-633
По запросу
2
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
3
Cap, Gas Tank (inc. 23) art. 2670-077
По запросу
4
Spacer, Fuel Pump art. 2670-596
По запросу
5
Pump, Fuel art. 1770-275
По запросу
6
Винт Arctic Cat art. 8477-616
от 110 ₽
7
Plate, Retaining - Fuel Pump art. 2670-597
По запросу
8
Сальник бензонасоса Arctic Cat art. 0470-838
от 368 ₽
Аналог
372 ₽
Требуется 1 шт.
9
Clamp, Hose art. 0610-563
По запросу
10
Hose, Fuel - 10 ft art. 0610-971
По запросу
11
Cover, Gas Tank art. 6706-481
По запросу
12
Fuel Pickup art. 2670-605
По запросу
13
Fitting, Quick-Connect art. 2670-141
По запросу
14
Foam, Fuel Tank - Rear art. 0617-801
По запросу
15
Hose, Gasline - 10 ft art. 0610-971
По запросу
16
Conduit, Flexible - 5 ft art. 0619-776
По запросу
17
Clamp, Hose art. 0623-373
По запросу
18
Гайка Arctic Cat art. 8427-602
от 116 ₽
19
Гайка Arctic Cat art. 1623-409
от 168 ₽
20
Bracket, Mounting - Rear art. 2670-652
По запросу
21
Bracket, Retainer w/Studs art. 1770-273
По запросу
22
Rivet art. 1623-130
По запросу
23
Bracket, Mounting - Front art. 2670-651
По запросу
24
Foam, Fuel Tank - Front art. 0617-800
По запросу
