модель 2018 года
- Модель ZR 8000
- Код модели ZR 8000 SNO PRO ES 129 GREEN EARLY RELEASE (S2018ZRHSPERG)

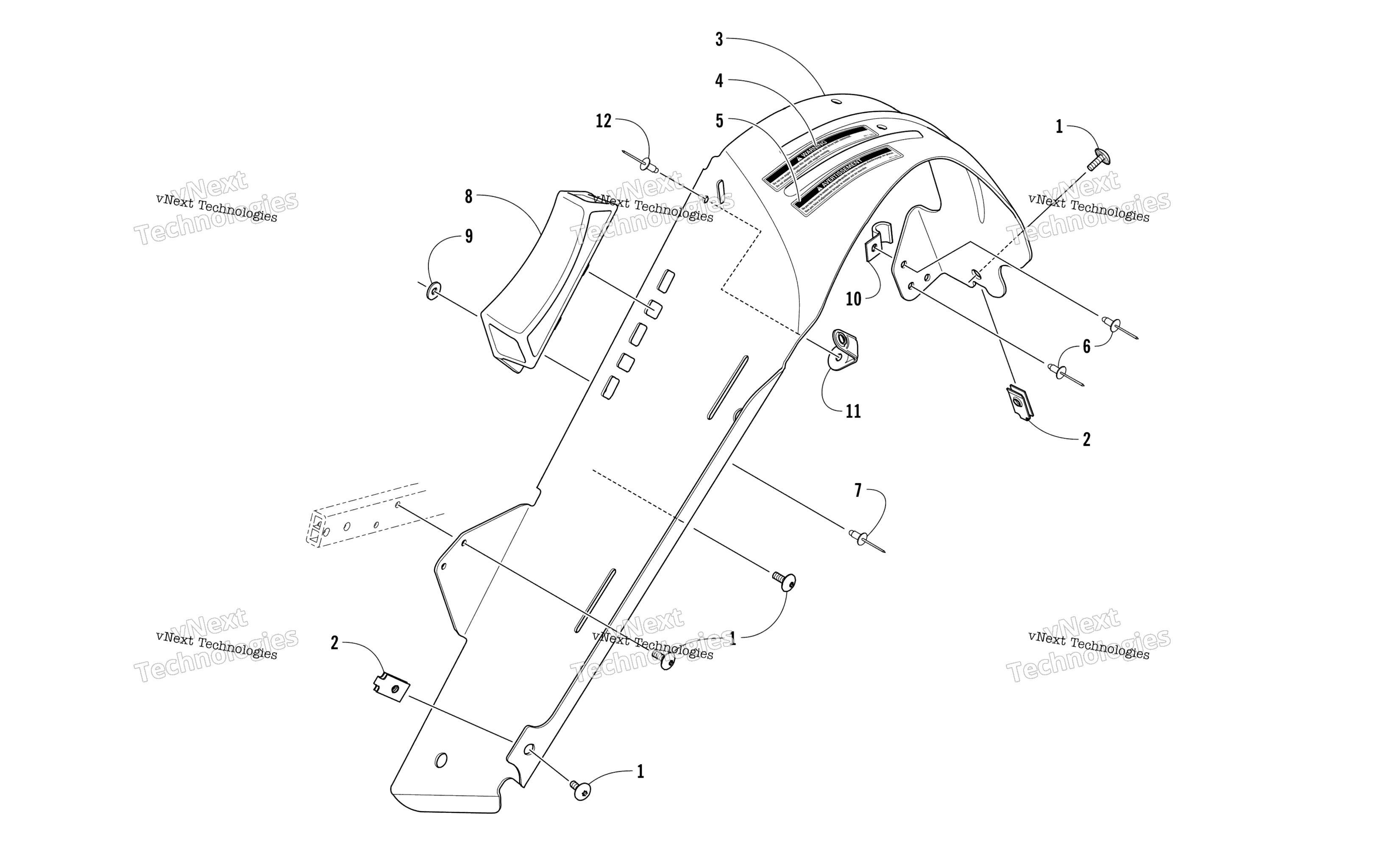

Схема Belt защита узла для ZR 8000 SNO PRO ES 129 GREEN EARLY RELEASE (S2018ZRHSPERG)
Схема
Детали
Номер
Наименование детали
Цена
1
Винт Arctic Cat art. 2623-164
от 368 ₽
2
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
3
Guard, Belt (inc. 4-5) art. 2707-905
По запросу
4
Decal, Warning (English) art. 9611-690
По запросу
5
Decal, Warning (French) art. 9611-691
По запросу
6
Заклепка Arctic Cat art. 8060-686
от 116 ₽
7
Rivet - Zinc art. 8060-688
По запросу
8
Pad, Mounting art. 3612-016
По запросу
9
Washer art. 0123-802
от 110 ₽
10
Clamp, Wire art. 1623-786
По запросу
11
Tab, Resonator Mount art. 3612-037
По запросу
12
Rivet art. 1623-130
По запросу
