модель 2018 года
- Модель ZR 8000
- Код модели ZR 8000 SNO PRO ES 129 GREEN EARLY RELEASE (S2018ZRHSPERG)

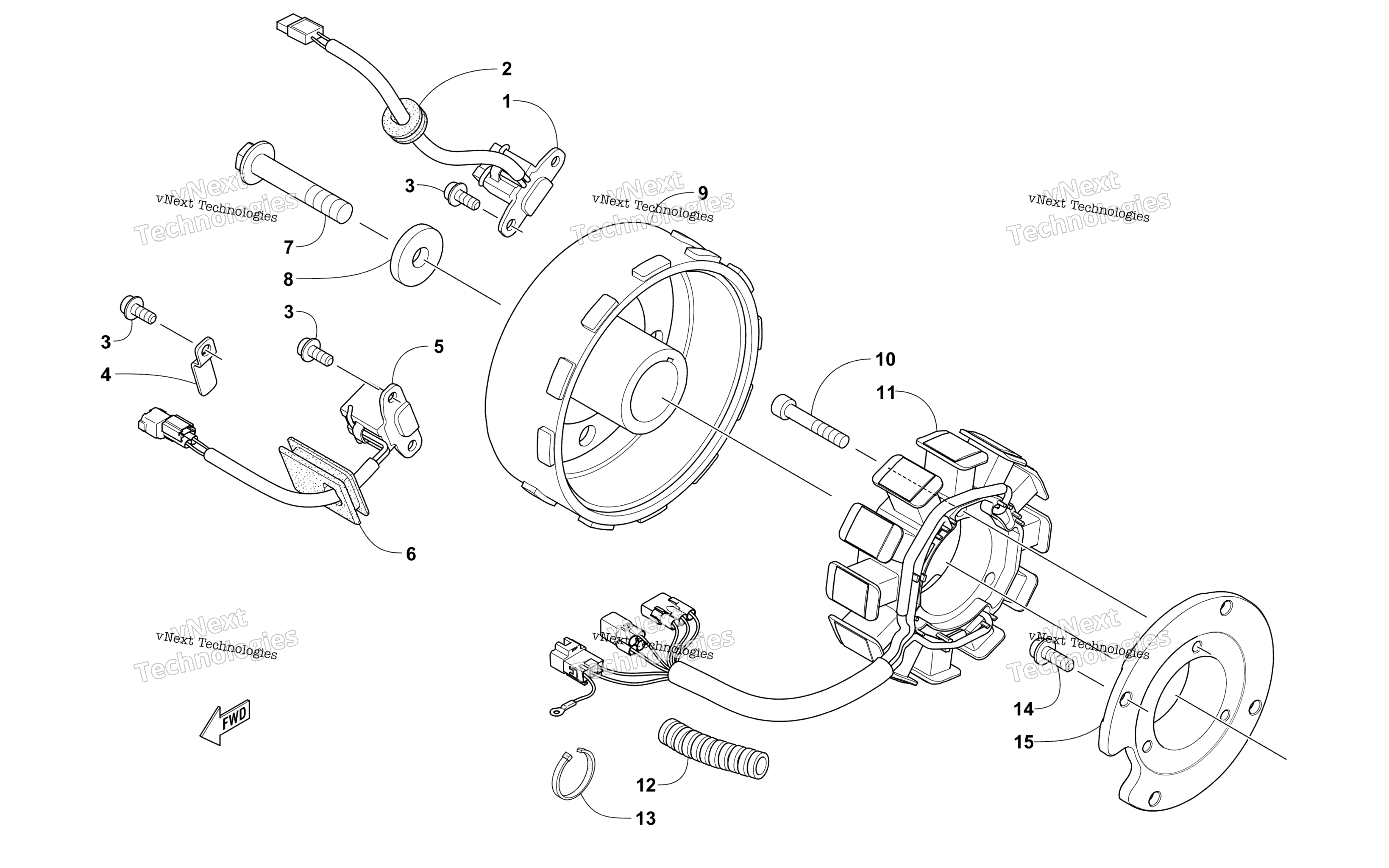

Схема магнето для ZR 8000 SNO PRO ES 129 GREEN EARLY RELEASE (S2018ZRHSPERG)
Схема
Детали
Номер
Наименование детали
Цена
1
Sensor, Ignition Timing art. 0902-005
По запросу
2
Grommet art. 0902-022
По запросу
3
Screw, Cap art. 0923-002
По запросу
4
Bracket, Retaining art. 0902-020
По запросу
5
Sensor, Ignition Timing art. 0902-006
По запросу
6
Grommet art. 0902-021
По запросу
7
Screw, Cap art. 0923-033
По запросу
8
Washer art. 0923-032
По запросу
9
Rotor/Flywheel art. 0902-052
По запросу
10
Screw, Cap art. 0923-027
По запросу
11
Stator art. 0902-049
По запросу
12
Conduit, Flexible (3/4 in. ID) - 12 in. art. 1619-131
По запросу
13
Зажим Arctic Cat art. 0123-788
По запросу
14
Screw, Cap art. 0923-024
По запросу
15
Plate, Base - Stator art. 0902-014
По запросу
Другие схемы модели
Магнето
