модель 2018 года
- Модель ZR 8000
- Код модели ZR 8000 SNO PRO ES 129 GREEN EARLY RELEASE (S2018ZRHSPERG)

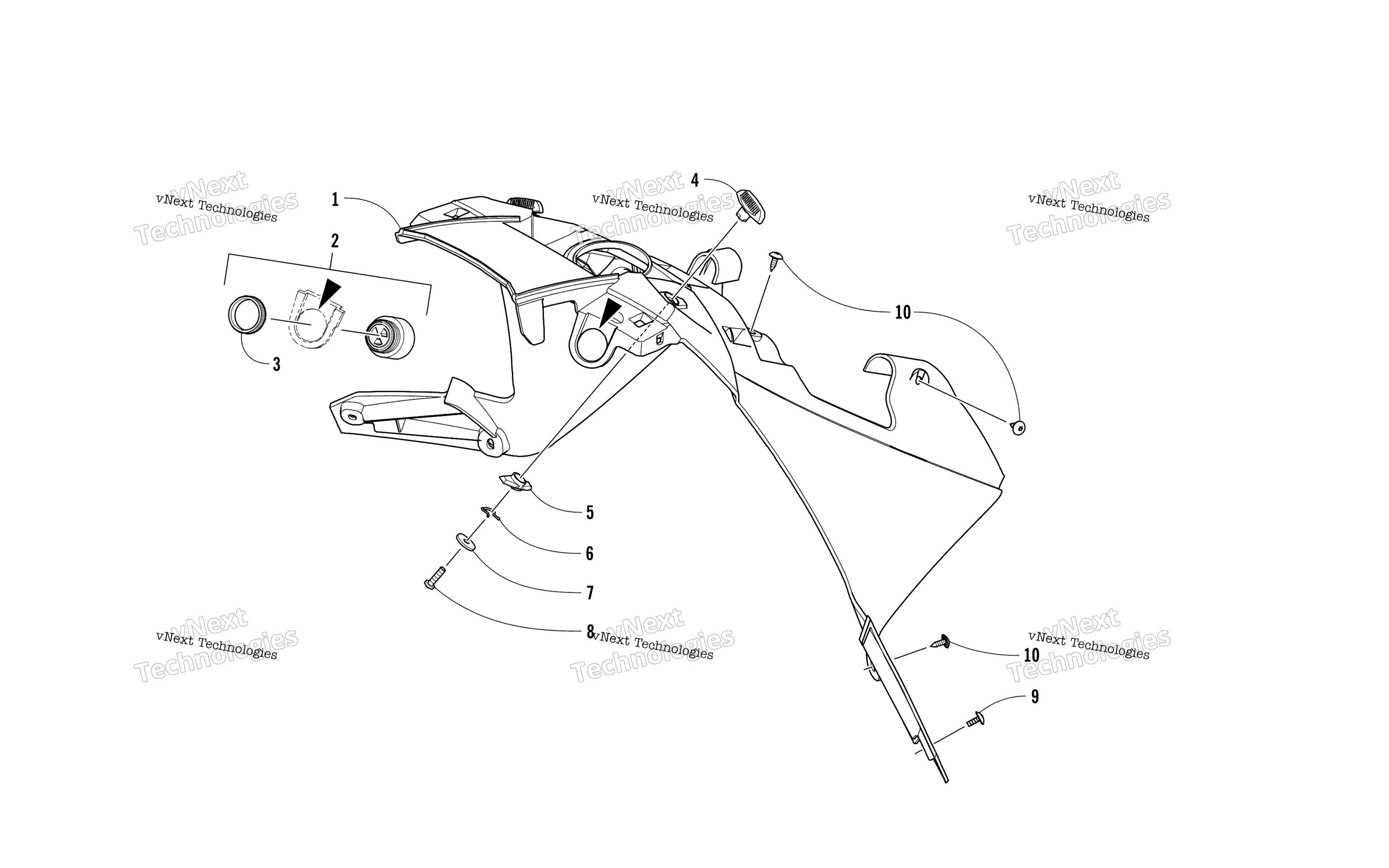

Схема консоли Assembly для ZR 8000 SNO PRO ES 129 GREEN EARLY RELEASE (S2018ZRHSPERG)
Схема
Детали
Номер
Наименование детали
Цена
1
Console - Gray art. 7606-452
По запросу
2
Alarm, Reverse (inc. 3) art. 0630-243
По запросу
3
Ring, Retaining art. 0630-017
По запросу
4
Knob, Hold-Down art. 7606-265
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
5
Plate, Backing art. 7606-296
По запросу
6
Clip, Retaining art. 2623-155
По запросу
7
Washer art. 2623-171
от 1 513 ₽
Аналог
1 513 ₽
Требуется 2 шт.
8
Screw, Self-Tapping art. 1623-933
По запросу
9
Винт Arctic Cat art. 2623-164
от 368 ₽
10
Screw, Self-Tapping art. 2623-166
По запросу
