модель 2019 года
- Модель Bear Cat XT
- Код модели BEARCAT XT BLUE (S2019BCCWTNAL)

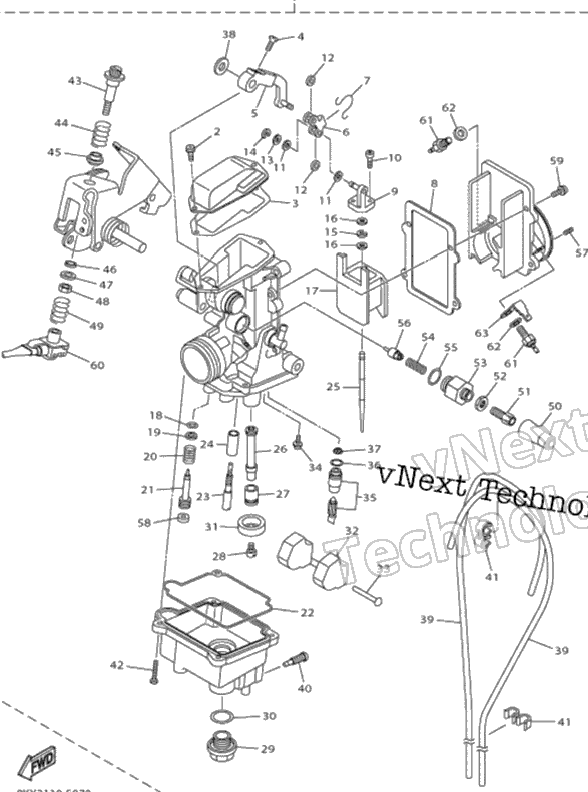

Схема карбюратора для BEARCAT XT BLUE (S2019BCCWTNAL)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assembly 1 (inc. 2-63) art. 3021-116
По запросу
2
Screw art. 3021-663
По запросу
3
Gasket art. 3020-835
По запросу
4
Screw, Flat Head art. 3021-674
По запросу
5
Lever A art. 3020-839
По запросу
6
Plate art. 3020-837
По запросу
7
Clip art. 3020-831
По запросу
8
Gasket art. 3020-836
По запросу
9
Connector art. 3020-833
По запросу
10
Bolt art. 3021-512
По запросу
11
Gasket art. 3020-665
По запросу
12
Ring art. 3020-669
По запросу
13
Gasket art. 3020-707
По запросу
14
Clip art. 3020-670
По запросу
15
Clip art. 3020-663
По запросу
16
Washer (T=0.4 mm) art. 3020-855
По запросу
17
Valve, Throttle 1 art. 3021-117
По запросу
18
O-Ring art. 3020-666
По запросу
19
Washer art. 3020-668
По запросу
20
Spring, Air Adjusting art. 3020-705
По запросу
21
Screw, Air Adjusting art. 3021-118
По запросу
22
Valve art. 3020-832
По запросу
23
Jet, Pilot (#65) art. 3020-682
По запросу
23
Jet, Pilot (#70) Optional art. 3021-852
По запросу
24
Pipe art. 3020-841
По запросу
25
Needle art. 3020-655
По запросу
26
Nozzle, Main art. 3021-119
По запросу
27
Ring art. 3020-834
По запросу
28
Jet, Main (#153.8) art. 3020-664
По запросу
28
Jet, Main (#151.3) Optional art. 3021-853
По запросу
28
Jet, Main (#152.5) Optional art. 3021-854
По запросу
28
Jet, Main (#155) Optional art. 3021-855
По запросу
29
Plug, Screw art. 3020-687
По запросу
30
O-Ring art. 3020-691
По запросу
31
Plate,Baffle art. 3020-644
По запросу
32
Float art. 3020-646
По запросу
33
Pin, Float art. 3020-690
По запросу
34
Screw art. 3020-657
По запросу
35
Needle Valve Assembly art. 3020-641
По запросу
36
O-Ring art. 3020-933
По запросу
37
Net, Filter art. 3020-643
По запросу
38
Washer art. 3020-667
По запросу
39
Pipe art. 3021-122
По запросу
40
Plug, Drain art. 3020-706
По запросу
41
Clip art. 3020-813
По запросу
42
Screw, Pan Head art. 3021-669
По запросу
43
Screw, Throttle art. 3020-909
По запросу
44
Spring, Throttle Stop art. 3020-656
По запросу
45
Collar art. 3020-838
По запросу
46
Washer, Plug Screw art. 3020-650
По запросу
47
Washer art. 3020-645
По запросу
48
Nut art. 3020-840
По запросу
49
Spring art. 3020-842
По запросу
50
Cap art. 3020-854
По запросу
51
Screw, Cable Adjusting art. 3020-635
По запросу
52
Nut, Cable Adjusting art. 3020-714
По запросу
53
Cap, Plunger art. 3021-120
По запросу
54
Coil, Spring art. 3020-636
По запросу
55
O-Ring art. 3020-640
По запросу
56
Plunger, Starter art. 3020-961
По запросу
57
Pilot Jet, Air (1.0) art. 3020-651
По запросу
58
Cap art. 3020-662
По запросу
59
Screw, Pan Head With Washer art. 3021-662
По запросу
60
Switch, Carburetor art. 3020-822
По запросу
61
Heater Assembly (30W) art. 3020-700
По запросу
62
Washer art. 3020-695
По запросу
63
Terminal 1 art. 3020-698
По запросу
