модель 2019 года
- Модель Bear Cat XT
- Код модели BEARCAT XT BLUE (S2019BCCWTNAL)

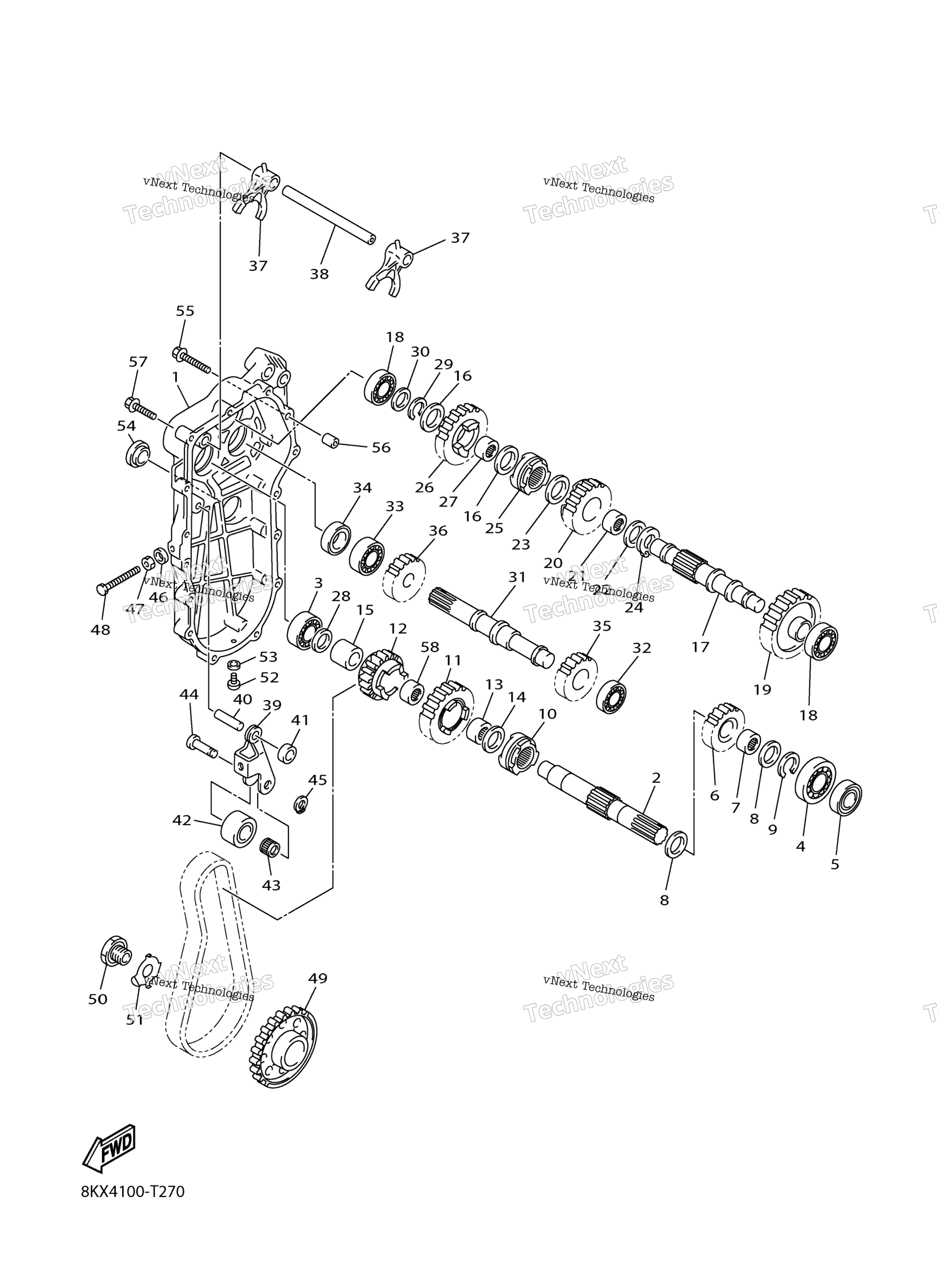

Схема track привод 2 для BEARCAT XT BLUE (S2019BCCWTNAL)
Схема
Детали
Номер
Наименование детали
Цена
1
Cap, Housing art. 3020-762
По запросу
2
Axle, Drive art. 3020-790
По запросу
3
Bearing art. 3021-563
По запросу
4
Bearing art. 3021-569
По запросу
5
Oil Seal art. 3021-547
По запросу
6
Gear, 2nd Pinion (22T) art. 3020-735
По запросу
7
Bearing art. 3021-574
По запросу
8
Washer, Plate art. 3021-352
По запросу
9
Circlip art. 3021-693
По запросу
10
Dog, Transmission Shift art. 3020-742
По запросу
11
Gear, 3rd Pinion (28T) art. 3020-877
По запросу
12
Sprocket,Chain Drive (18T) art. 3021-068
По запросу
13
Bearing art. 3021-577
По запросу
14
Washer, Plate art. 3021-352
По запросу
15
Collar art. 3021-445
По запросу
16
Washer, Plate art. 3021-351
По запросу
17
Axle, Counter art. 3020-740
По запросу
18
Bearing art. 3021-562
По запросу
19
Gear, 4th Pinion (28T) art. 3020-878
По запросу
20
Gear, 5th Pinion (22T) art. 3020-737
По запросу
21
Bearing art. 3021-577
По запросу
22
Washer, Plate art. 3021-352
По запросу
23
Washer, Plate art. 3021-353
По запросу
24
Circlip art. 3021-693
По запросу
25
Dog, Transmission Shift art. 3020-742
По запросу
26
Gear, Reverse Pinion 1 (27T) art. 3020-736
По запросу
27
Bearing art. 3021-575
По запросу
28
Washer, Plate art. 3021-351
По запросу
29
Circlip art. 3021-692
По запросу
30
Washer, Plain art. 3021-348
По запросу
31
Axle, Idle art. 3020-741
По запросу
32
Bearing art. 3021-562
По запросу
33
Bearing art. 3021-563
По запросу
34
Oil Seal art. 3021-546
По запросу
35
Gear, Reverse Wheel 1 (19T) art. 3020-739
По запросу
36
Gear, Reverse Pinion 2 (20T) art. 3020-738
По запросу
37
Fork, Shift 1 art. 3020-746
По запросу
38
Bar, Shift Fork Guide 1 art. 3020-747
По запросу
39
Holder art. 3020-765
По запросу
40
Pin, Dowel art. 3021-587
По запросу
41
Collar art. 3021-438
По запросу
42
Wheel art. 3020-945
По запросу
43
Bearing art. 3021-571
По запросу
44
Pin art. 3021-379
По запросу
45
Circlip art. 3021-690
По запросу
46
Washer, Seal art. 3021-370
По запросу
47
Nut, Hexagon art. 3021-601
По запросу
48
Bolt art. 3021-263
По запросу
49
Sprocket,Chain Drive (38T) art. 3021-090
По запросу
50
Bolt art. 3021-264
По запросу
51
Washer, Lock art. 3021-377
По запросу
52
Screw, Bind art. 3021-683
По запросу
53
Gasket art. 3021-448
По запросу
54
Plug art. 3021-403
По запросу
55
Bolt, Flange art. 3021-634
По запросу
56
PIN, DOWEL art. 3020-151
По запросу
57
Bolt, Flange art. 3021-633
По запросу
58
Bearing art. 3021-576
По запросу
