модель 2019 года
- Модель Bear Cat XT
- Код модели BEARCAT XT BLUE (S2019BCCWTNAL)

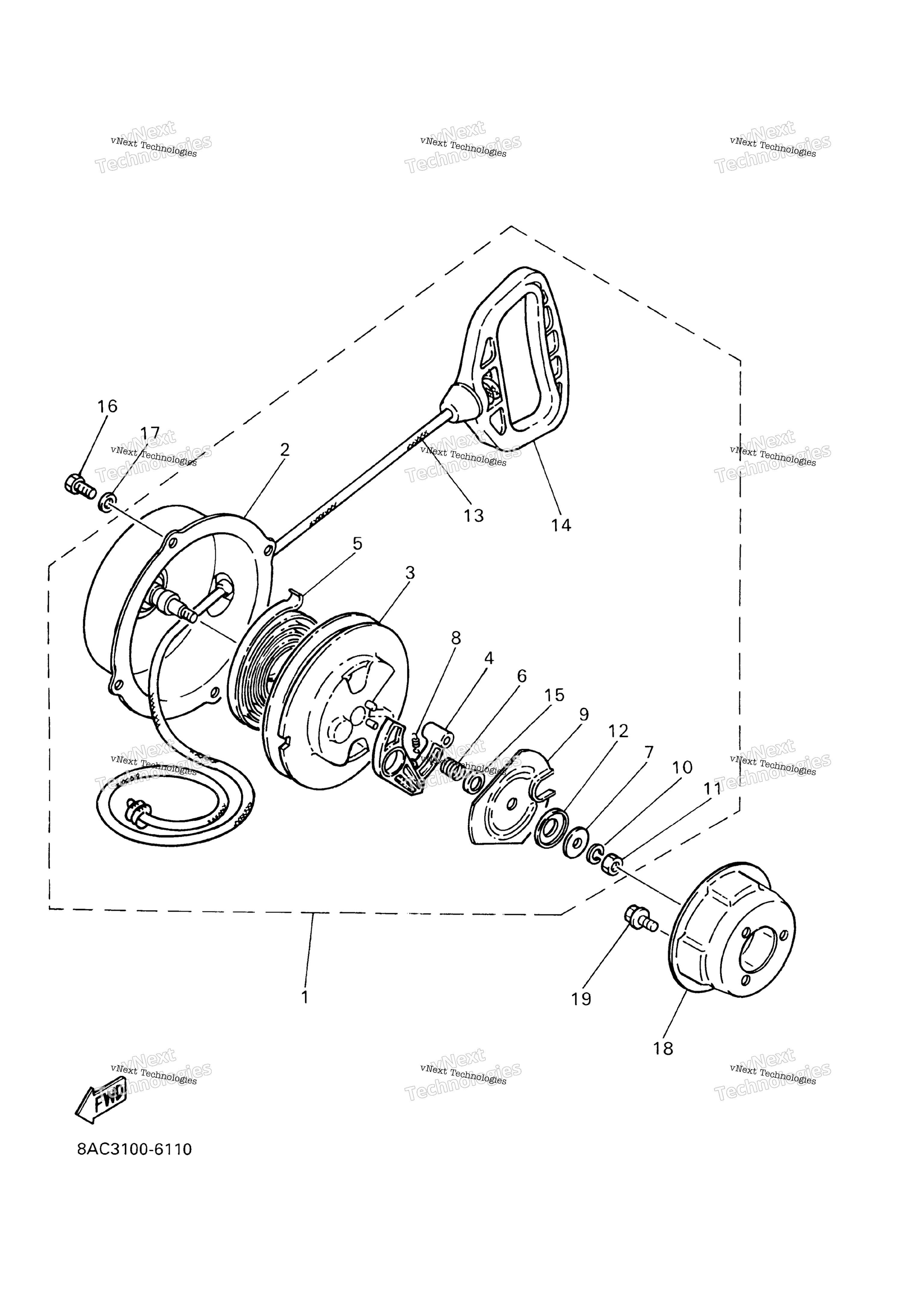

Схема стартера для BEARCAT XT BLUE (S2019BCCWTNAL)
Схема
Детали
Номер
Наименование детали
Цена
1
Starter Assembly (inc. 2-15) art. 3020-994
По запросу
2
Case, Starter art. 3020-995
По запросу
3
Drum, Sheave art. 3020-935
По запросу
4
Pawl, Drive art. 3020-940
По запросу
5
Spring, Starter art. 3020-934
По запросу
6
Spring, Friction art. 3020-936
По запросу
7
Washer, Thrust art. 3020-939
По запросу
8
Spring, Return art. 3020-938
По запросу
9
Plate, Drive art. 3020-937
По запросу
10
Washer, Spring art. 3021-536
По запросу
11
Nut art. 3021-596
По запросу
12
Washer, Thrust art. 3020-955
По запросу
13
Wire, Starter art. 3020-941
По запросу
14
Handle, Starter art. 3020-942
По запросу
15
Collar art. 3020-954
По запросу
16
Bolt art. 3021-653
По запросу
17
Washer art. 3020-107
По запросу
18
Pulley, Starter art. 3020-996
По запросу
19
BOLT,FLG. art. 3020-484
По запросу
