модель 2019 года
- Модель M 6000
- Код модели M 6000 ALPHA ONE ES 154 BLACK (S2019M6DA1USB)

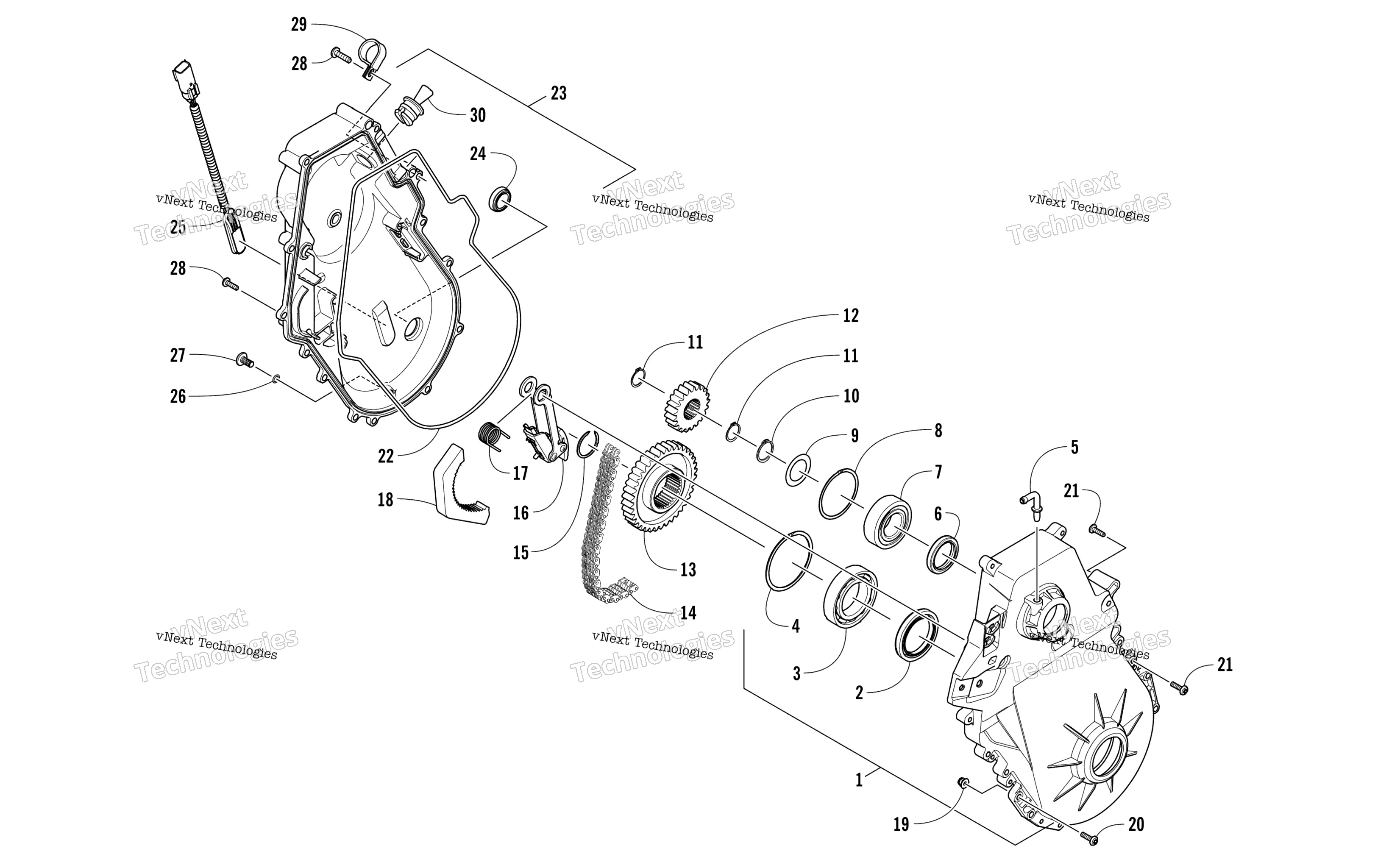

Схема цепь картер узла для M 6000 ALPHA ONE ES 154 BLACK (S2019M6DA1USB)
Схема
Детали
Номер
Наименование детали
Цена
1
Chain Case Assembly (inc. 2-8) art. 1702-424
По запросу
2
Сальник Arctic Cat art. 2602-172
По запросу
3
Подшипник КПП Yamaha art. 2602-281
от 1 316 ₽
4
Ring, Retaining art. 2602-280
По запросу
5
Fitting, Elbow art. 2602-641
По запросу
6
Сальник КПП Arctic Cat art. 2602-204
от 2 402 ₽
Аналог
2 930 ₽
Требуется 1 шт.
Аналог
2 402 ₽
Требуется 1 шт.
Аналог
3 938 ₽
Требуется 1 шт.
Аналог
3 830 ₽
Требуется 1 шт.
7
Подшипник КПП Yamaha art. 2602-734
от 1 612 ₽
Аналог
2 930 ₽
Требуется 1 шт.
8
Ring, Retaining art. 2602-236
По запросу
9
Washer, Shim (.060 in.) art. 3602-028
По запросу
10
Ring, Retaining art. 1423-175
По запросу
11
Ring, Retaining art. 3602-048
По запросу
12
Sprocket - 19T (13 Wide) art. 3602-006
По запросу
13
Sprocket - 50T (13 Wide) art. 2602-876
По запросу
14
Chain - 96P (13 Wide) art. 2602-944
По запросу
15
Ring, Retaining art. 2602-629
По запросу
16
Натяжитель цепи art. 1702-398
от 3 824 ₽
Аналог
3 824 ₽
Требуется 1 шт.
17
Пружина натяжителя цепи Arctic Cat art. 2602-336
По запросу
18
Пластина натяжителя цепи КПП Arctic Cat art. 2602-230
По запросу
19
Гайка Arctic Cat art. 8427-602
от 116 ₽
20
Screw, Machine art. 8476-630
По запросу
21
Screw, Machine art. 1623-814
По запросу
22
Seal, Chain Case art. 3602-113
от 1 420 ₽
Аналог
1 420 ₽
Требуется 1 шт.
23
Cover, Chain Case (inc. 22 and 24-25) art. 1702-499
По запросу
24
Glass, Sight art. 2602-232
По запросу
25
Kit, Speedometer Sensor art. 0730-172
от 5 078 ₽
26
O-RING - #2-011 art. 0830-227
По запросу
27
Screw, Machine art. 8476-816
По запросу
28
Screw, Machine art. 8468-625
По запросу
29
Clamp art. 1623-722
По запросу
30
Plug, Fill art. 2602-440
По запросу
