модель 2019 года
- Модель M 6000
- Код модели M 6000 ALPHA ONE ES 154 BLACK (S2019M6DA1USB)

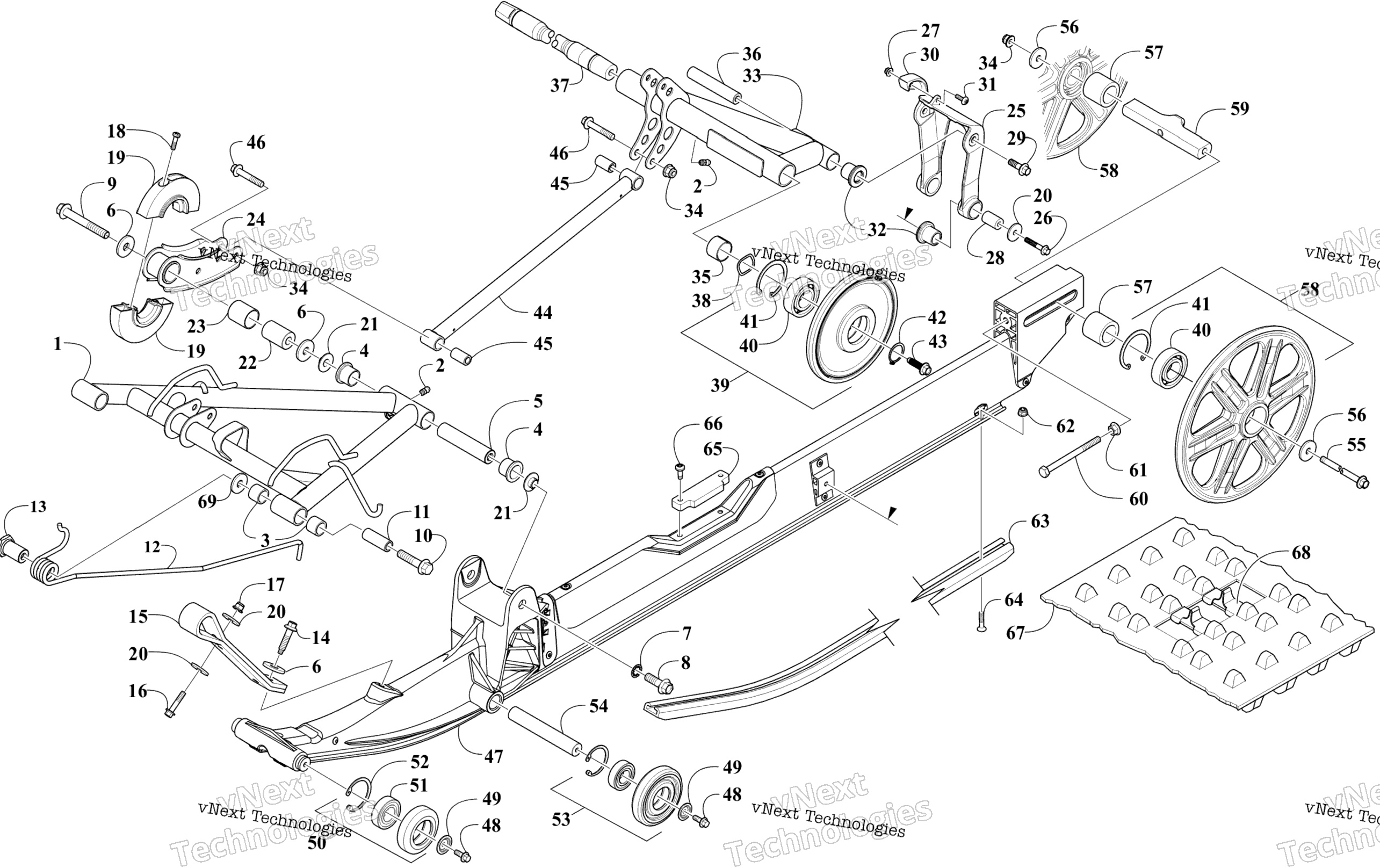

Схема Rail и Arm узла для M 6000 ALPHA ONE ES 154 BLACK (S2019M6DA1USB)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Front Suspension - Black (inc. 2-4) art. 3704-180
По запросу
2
Фиттинг art. 1623-010
По запросу
3
Втулка передних рычагов Arctic Cat art. 0604-889
от 525 ₽
4
Втулка заднего маятникового рычага Arctic Cat art. 3604-028
По запросу
5
Axle art. 4604-308
По запросу
6
Washer art. 1623-931
По запросу
7
Шайба Arctic Cat art. 1623-992
от 168 ₽
8
Screw, Cap art. 8413-031
По запросу
9
Screw, Cap art. 8415-076
По запросу
10
Screw, Cap art. 8408-071
По запросу
11
Axle art. 3604-665
По запросу
12
Scratcher, Ice - Right art. 3704-184
По запросу
12
Scratcher, Ice - Left art. 3704-185
По запросу
13
Bushing art. 4604-311
По запросу
14
Screw, Cap art. 2623-282
По запросу
15
Strap, Limiter art. 4604-324
По запросу
16
Screw, Cap art. 8408-630
По запросу
17
Гайка Arctic Cat art. 8427-602
от 116 ₽
18
Винт болт сухаря ведомого вариатора Arctic Cat art. 1623-251
от 116 ₽
19
Wheel, Track Guide art. 4604-201
По запросу
20
Washer art. 8450-109
По запросу
21
Insert, Rail art. 3604-266
По запросу
22
Axle art. 4604-306
По запросу
23
Bushing art. 4604-418
По запросу
24
Pivot, Rear Shock (inc. 23) art. 3704-357
По запросу
25
Arm, Rear - Black art. 3704-712
По запросу
26
Screw, Cap art. 8413-636
По запросу
27
Nut, Lock art. 8427-502
По запросу
28
Axle art. 4604-372
По запросу
29
Винт Arctic Cat art. 8408-826
По запросу
30
Bumper, Track Guide art. 4604-384
По запросу
31
Screw, Machine art. 8477-516
По запросу
32
Втулка рычага Arctic Cat art. 0403-409
от 263 ₽
Аналог
1 470 ₽
Требуется 4 шт.
Подписаться
Аналог
3 570 ₽
Требуется 4 шт.
33
Arm, Idler - Black (inc. 2, two No. 32, and 35-36) art. 3704-183
По запросу
34
Nut, Lock art. 8437-804
По запросу
35
Втулка задней подвески Arctic Cat art. 2604-852
от 1 491 ₽
36
Axle art. 4604-310
По запросу
37
Axle, Inner Carriage art. 3604-854
По запросу
38
Washer, Wave art. 1623-692
По запросу
39
Ролик подвески 162 мм Arctic Cat art. 2604-699
от 5 778 ₽
Аналог
5 778 ₽
Требуется 2 шт.
40
Подшипник Arctic Cat art. 0107-598
от 1 397 ₽
41
Ring, Retaining art. 0123-798
По запросу
42
Ring, Retaining art. 1623-690
По запросу
43
Screw, Cap art. 2623-002
По запросу
44
Link, Rear Shock - Black art. 2704-790
По запросу
45
Sleeve art. 3604-846
По запросу
46
Screw, Cap art. 8413-845
По запросу
47
Rail, Formed - White art. 3704-572
По запросу
48
Screw, Cap art. 8413-617
По запросу
49
Washer art. 2623-025
По запросу
50
Wheel, Idler - Black (inc. 51-52) art. 3604-844
По запросу
51
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
52
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
53
Wheel, Idler art. 4604-292
По запросу
54
Axle art. 4604-309
По запросу
55
Screw, Cap art. 2623-275
По запросу
56
Шайба Arctic Cat art. 0123-260
от 326 ₽
57
Sleeve art. 4604-315
По запросу
58
Wheel, Idler Assembly (inc. 40-41) art. 4604-281
По запросу
59
Shaft, Track Tension art. 4604-316
По запросу
60
Screw, Cap art. 1623-682
По запросу
61
NUT,HEX-FLG M8X1.25 CL8 Z&Y art. 8424-802
По запросу
62
Nut, Lock art. 8047-366
По запросу
63
Склиза Arctic Cat art. 4604-314
По запросу
64
Винт крепления склизы Arctic Cat art. 0123-859
По запросу
65
Pad, Shock art. 3604-793
По запросу
66
Винт Arctic Cat art. 0423-538
от 110 ₽
67
Гусеница 15X154X3.0 Arctic Cat art. 3602-368
По запросу
68
Clip, Guide art. 3602-223
По запросу
69
Washer art. 8450-163
По запросу
