модель 2019 года
- Модель M 6000
- Код модели M 6000 ALPHA ONE ES 154 BLACK (S2019M6DA1USB)

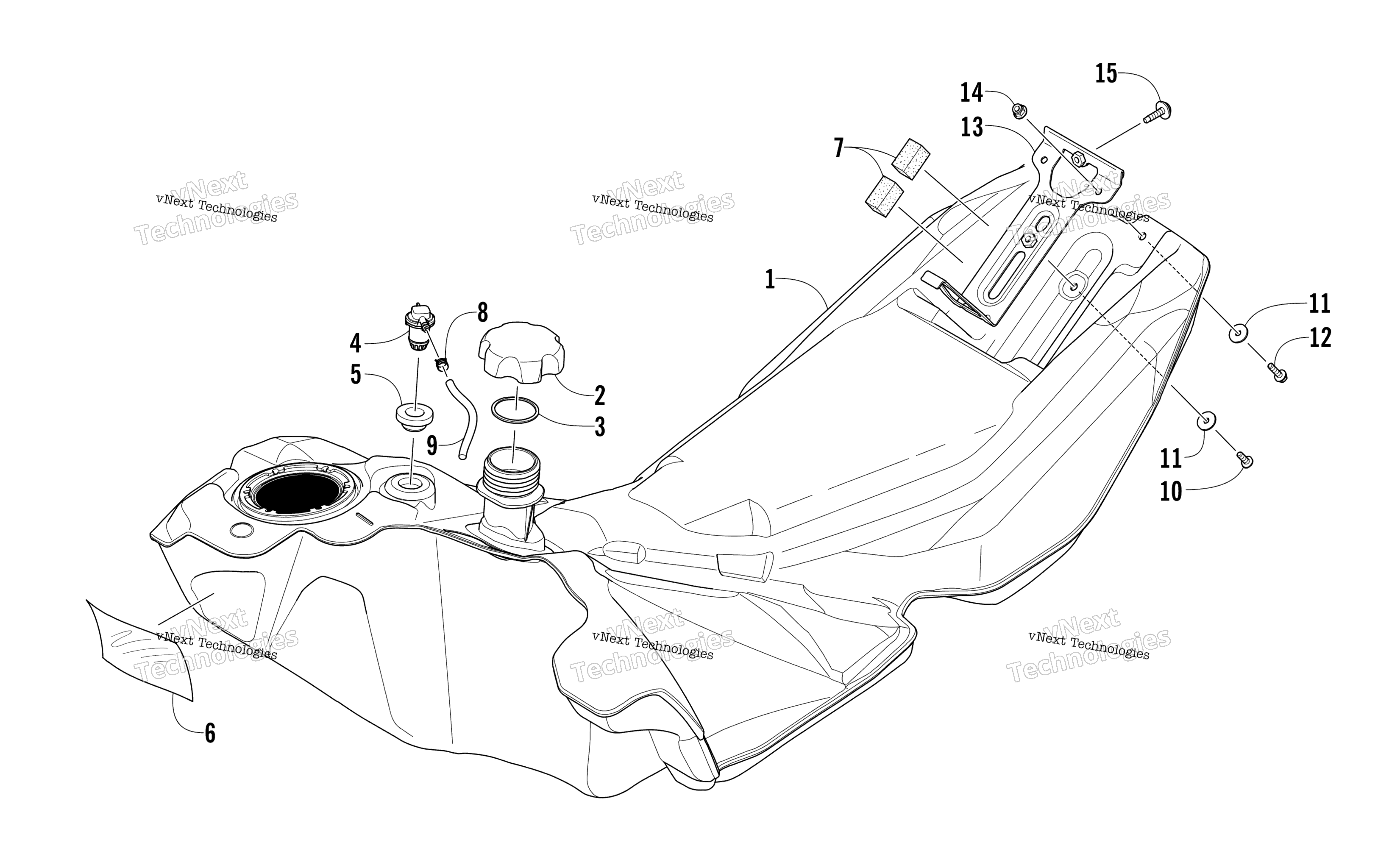

Схема узла топливного бака для M 6000 ALPHA ONE ES 154 BLACK (S2019M6DA1USB)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas - Assembly (inc. 4-5) art. 1770-248
По запросу
2
Cap, Gas Tank - Assembly (inc. 3) art. 2670-153
По запросу
3
Прокладка крышки масляного бачка Arctic Cat art. 0109-733
По запросу
4
Valve, Check art. 2670-646
По запросу
5
Grommet art. 2670-650
По запросу
6
Foil, Protective art. 0619-206
По запросу
7
Pad, Foam art. 0617-667
По запросу
8
Clamp, Hose art. 1623-233
По запросу
9
Hose - 50 ft art. 6101-009
По запросу
10
Screw, Cap art. 8410-616
По запросу
11
Washer art. 8050-223
По запросу
12
Screw, Cap art. 8410-620
По запросу
13
Bracket, Hold-Down art. 5706-098
По запросу
14
Гайка Arctic Cat art. 8427-602
от 116 ₽
15
Screw, Machine art. 2623-280
По запросу
