модель 2019 года
- Модель XF 6000
- Код модели XF 6000 CROSS COUNTRY LTD ES 137 BLACK (S2019ZXDCCUSB)

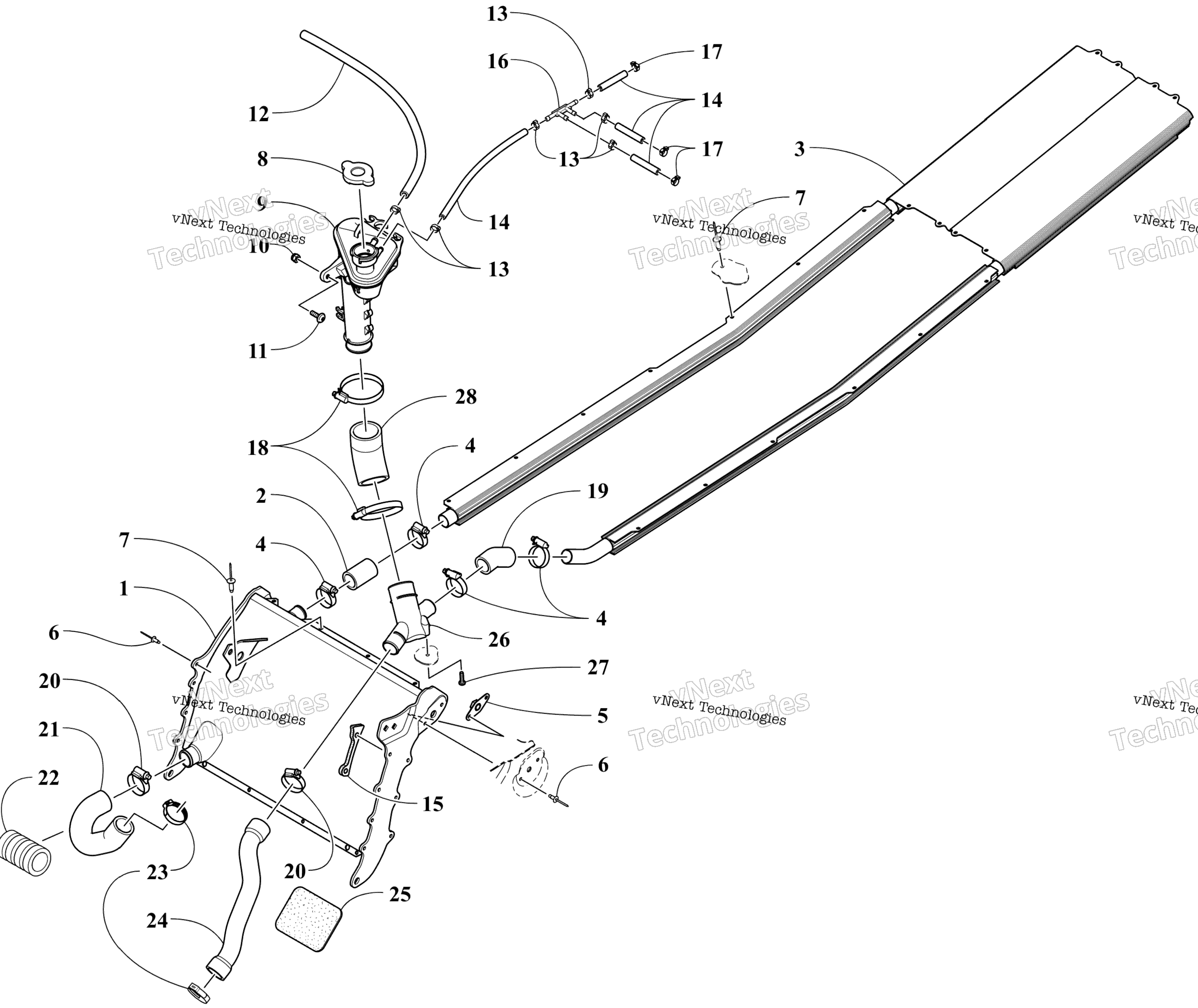

Схема системы охлаждения Assembly для XF 6000 CROSS COUNTRY LTD ES 137 BLACK (S2019ZXDCCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Exchanger, Heat art. 0713-196
По запросу
2
Hose, Coolant art. 0613-214
По запросу
3
Exchanger, Heat - Rear art. 0713-166
По запросу
4
Clamp, Hose,20-32MM art. 2623-038
По запросу
5
Plate, Retaining art. 0608-631
По запросу
6
Rivet art. 8060-708
По запросу
6
Rivet - Zinc art. 8060-688
По запросу
7
Заклепка Arctic Cat art. 8060-706
от 116 ₽
8
Крышка радиатора Arctic Cat art. 0413-255
от 2 340 ₽
9
Tank, Coolant art. 0613-135
По запросу
10
Nut art. 8422-602
По запросу
11
Screw, Machine art. 8476-625
от 160 ₽
12
Hose - Green - 100 ft art. 0610-693
По запросу
12
Трубка зеленая Arctic Cat art. 0610-692
По запросу
13
Clamp, Hose art. 1623-655
По запросу
14
Hose - 25 ft art. 0610-538
По запросу
15
Bumper, Protector - Coolant Hose art. 0613-272
По запросу
16
Fitting, Double-T art. 0610-717
По запросу
17
Хомут Arctic Cat art. 0623-063
от 683 ₽
18
Clamp, Hose art. 0423-317
По запросу
19
Hose, Coolant - Filler Neck/Heat Exchanger art. 0613-231
По запросу
20
Clamp, Hose art. 2623-088
По запросу
21
Hose, Coolant - Engine/Heat Exchanger art. 0613-230
По запросу
22
Conduit, Flexible - 4 in. art. 0619-619
По запросу
23
Clamp, Hose art. 1623-656
По запросу
24
Hose, Coolant - Tank/Engine art. 0613-322
По запросу
25
Pad, Foam art. 0617-498
По запросу
26
Fitting art. 0613-228
По запросу
27
Винт болт сухаря ведомого вариатора Arctic Cat art. 1623-251
от 116 ₽
28
Hose, Coolant - Tank/Heat Exchanger art. 0613-229
По запросу
