модель 2019 года
- Модель XF 6000
- Код модели XF 6000 CROSS COUNTRY LTD ES 137 BLACK (S2019ZXDCCUSB)

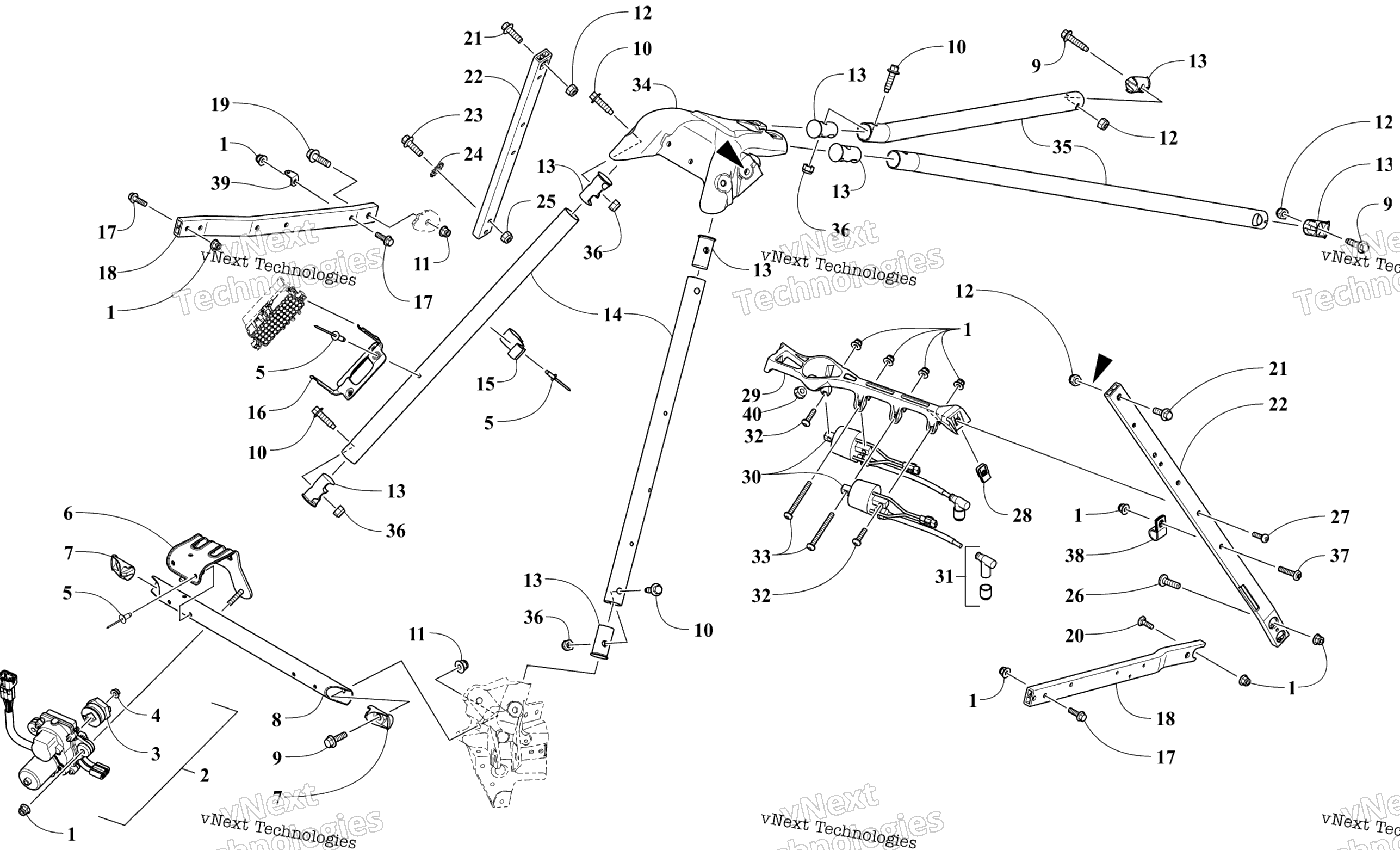

Схема рулевого управления Support Assembly для XF 6000 CROSS COUNTRY LTD ES 137 BLACK (S2019ZXDCCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Гайка Arctic Cat art. 8427-602
от 116 ₽
2
Servomotor (inc. 3-4) art. 0902-012
По запросу
3
Pulley, Controller art. 0902-019
По запросу
4
Nut art. 8424-501
По запросу
5
Заклепка Arctic Cat art. 8060-686
от 116 ₽
6
Bracket, Servomotor art. 0708-642
По запросу
7
Insert art. 1607-002
По запросу
8
Support, Shock Mount Bracket -Black art. 1707-582
По запросу
9
Screw, Cap art. 1623-982
По запросу
10
Screw, Cap art. 1623-836
По запросу
11
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
12
Nut, Lock art. 8422-802
По запросу
13
Insert art. 1607-680
По запросу
14
Spar, Front - Black art. 2707-497
По запросу
15
Clamp, Routing art. 1623-938
По запросу
16
Bracket, Mounting - Fuse Block art. 0645-653
По запросу
17
Screw, Cap art. 8408-630
По запросу
18
Support, Chassis - Left art. 1607-583
По запросу
18
Support, Chassis - Right art. 0607-248
По запросу
19
Screw, Cap art. 8408-885
По запросу
20
Bolt, Carriage art. 1623-917
По запросу
21
Болт Arctic Cat art. 8408-820
от 110 ₽
22
Support, Side - Rear - Right art. 0607-252
По запросу
22
Support, Side - Rear - Left art. 1607-581
По запросу
23
Болт Arctic Cat art. 8408-625
от 116 ₽
24
Washer, Lock art. 8053-212
По запросу
25
Nut art. 8422-602
По запросу
26
Винт Arctic Cat art. 8476-616
По запросу
27
Screw, Machine art. 8476-631
По запросу
28
Клипса Arctic Cat art. 0423-577
от 168 ₽
29
Bracket, Mounting - Coil art. 0708-626
По запросу
30
Coil, Ignition - Assembly (inc. 31) art. 0902-034
По запросу
31
Cap, Spark Plug art. 3006-367
По запросу
32
Винт M6X1.0X40 CL8.8 BLK Arctic Cat art. 8468-640
от 221 ₽
33
Болт M6x1 0X50 Arctic Cat art. 8468-650
По запросу
34
Support, Steering art. 3707-004
По запросу
35
Spar, Rear - Right art. 2707-686
По запросу
35
Spar, Rear - Left art. 2707-687
По запросу
36
Nut, Lock art. 8422-002
от 882 ₽
37
Screw, Machine art. 8476-625
от 160 ₽
38
Clamp, Routing art. 2623-083
По запросу
39
Tab, Spring art. 2612-707
По запросу
40
Bushing art. 0608-695
По запросу
