модель 2019 года
- Модель XF 6000
- Код модели XF 6000 CROSS COUNTRY LTD ES 137 BLACK (S2019ZXDCCUSB)

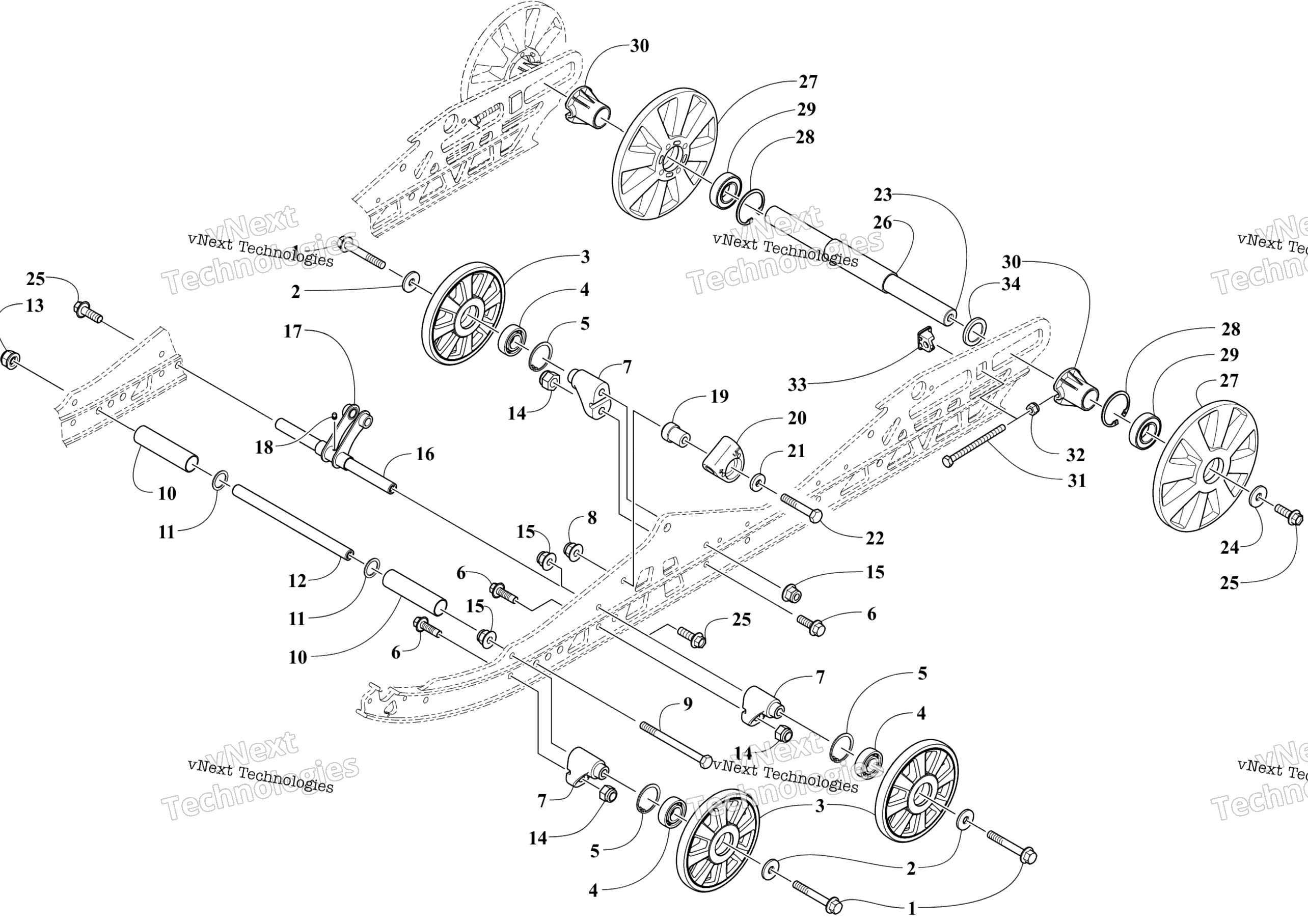

Схема Idler колесо узла для XF 6000 CROSS COUNTRY LTD ES 137 BLACK (S2019ZXDCCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Screw, Cap art. 8413-675
По запросу
2
Washer art. 2623-025
По запросу
3
Wheel, Idler (inc. 4-5) art. 4604-355
По запросу
4
Подшипник катка гусеницы 20х42х12 Arctic Cat art. 3604-033
от 840 ₽
5
Стопорное кольцо ролика гусеницы Arctic Cat art. 0623-946
По запросу
6
Screw, Cap art. 8413-620
По запросу
7
Block, Mounting - Idler Wheel art. 3604-899
По запросу
8
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
9
Болт Arctic Cat art. 1423-431
По запросу
10
Втулка задней подвески Arctic Cat art. 3604-083
от 1 596 ₽
11
Шайба .890X1.19X.060 Z&Y Arctic Cat art. 0623-912
от 168 ₽
12
Ось задней подвески Arctic Cat art. 3604-269
от 7 802 ₽
13
Гайка Arctic Cat art. 2623-202
По запросу
14
Nut art. 8422-602
По запросу
15
Гайка Arctic Cat art. 8427-602
от 116 ₽
16
Axle art. 3604-965
По запросу
17
Pivot, Shock (inc. 18) art. 3704-267
По запросу
18
Фиттинг art. 1623-010
По запросу
19
Block, Slide art. 3604-204
По запросу
20
Упор задней пружины Arctic Cat art. 2604-515
от 1 029 ₽
Аналог
Кронштейн пружины задней подвески ( уп. 2шт) Arctic Cat
art. 04-297-06
1 029 ₽
Требуется 2 шт.
21
Шайба Arctic Cat art. 8450-133
от 116 ₽
22
Screw, Cap art. 8408-855
По запросу
23
Axle, Rear Wheel art. 4604-350
По запросу
24
Washer art. 1623-931
По запросу
25
Screw, Cap art. 8413-031
По запросу
26
Spacer art. 4604-351
По запросу
27
Wheel, Idler (inc. 28-29) art. 4604-323
По запросу
28
Ring, Retaining art. 4604-353
По запросу
29
Bearing art. 4604-352
По запросу
30
Bushing, Adjuster art. 4604-349
По запросу
31
Screw, Cap art. 1623-682
По запросу
32
Nut, Lock art. 8422-802
По запросу
33
Adjuster, Track art. 3604-647
По запросу
34
Washer, Shim (.079 in.) art. 0648-834
По запросу
