модель 2019 года
- Модель ZR 6000
- Код модели ZR 6000 R SX GREEN (S2019ACDPRUSG)

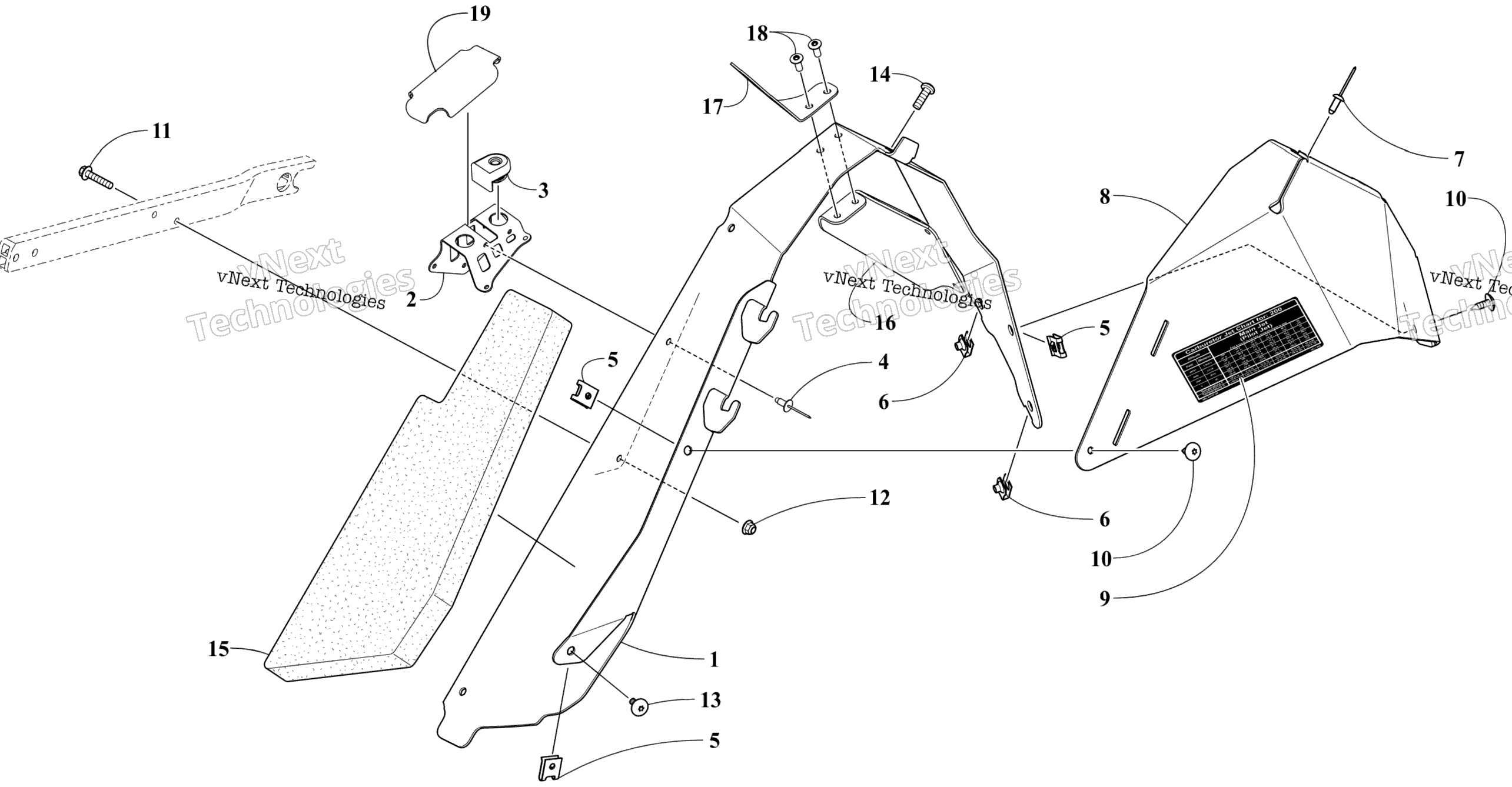

Схема Belt защита узла для ZR 6000 R SX GREEN (S2019ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Guard, Clutch - Inner art. 3602-235
По запросу
2
Bracket, Exhaust - w/Molded Bumper art. 3612-359
По запросу
3
Grommet art. 2612-912
По запросу
4
Rivet art. 1623-130
По запросу
5
Nut, U art. 1623-939
По запросу
6
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
7
Rivet art. 1623-257
По запросу
8
Guard, Clutch - w/Decal - Outer (inc. 7-9) art. 1702-515
По запросу
9
Decal, Warning - Belt Guard art. 1611-565
По запросу
10
Screw, Self-Tapping art. 2623-166
По запросу
11
Болт Arctic Cat art. 8408-825
По запросу
12
Nut, Lock art. 8427-502
По запросу
13
Винт Arctic Cat art. 2623-164
от 368 ₽
14
SCREW,MACH-TSTRH M6X1.0X12 Z&Y W/2353 art. 8476-613
По запросу
15
Foam, Clutch Guard - Inner art. 0617-812
По запросу
16
Gusset, Clutch Guard art. 3602-229
По запросу
17
Bracket, Mounting - Coolant Tank art. 0613-308
По запросу
18
Заклепка Arctic Cat art. 8060-686
от 116 ₽
19
Shield, Heat art. 3612-361
По запросу
