модель 2019 года
- Модель ZR 6000
- Код модели ZR 6000 R SX GREEN (S2019ACDPRUSG)

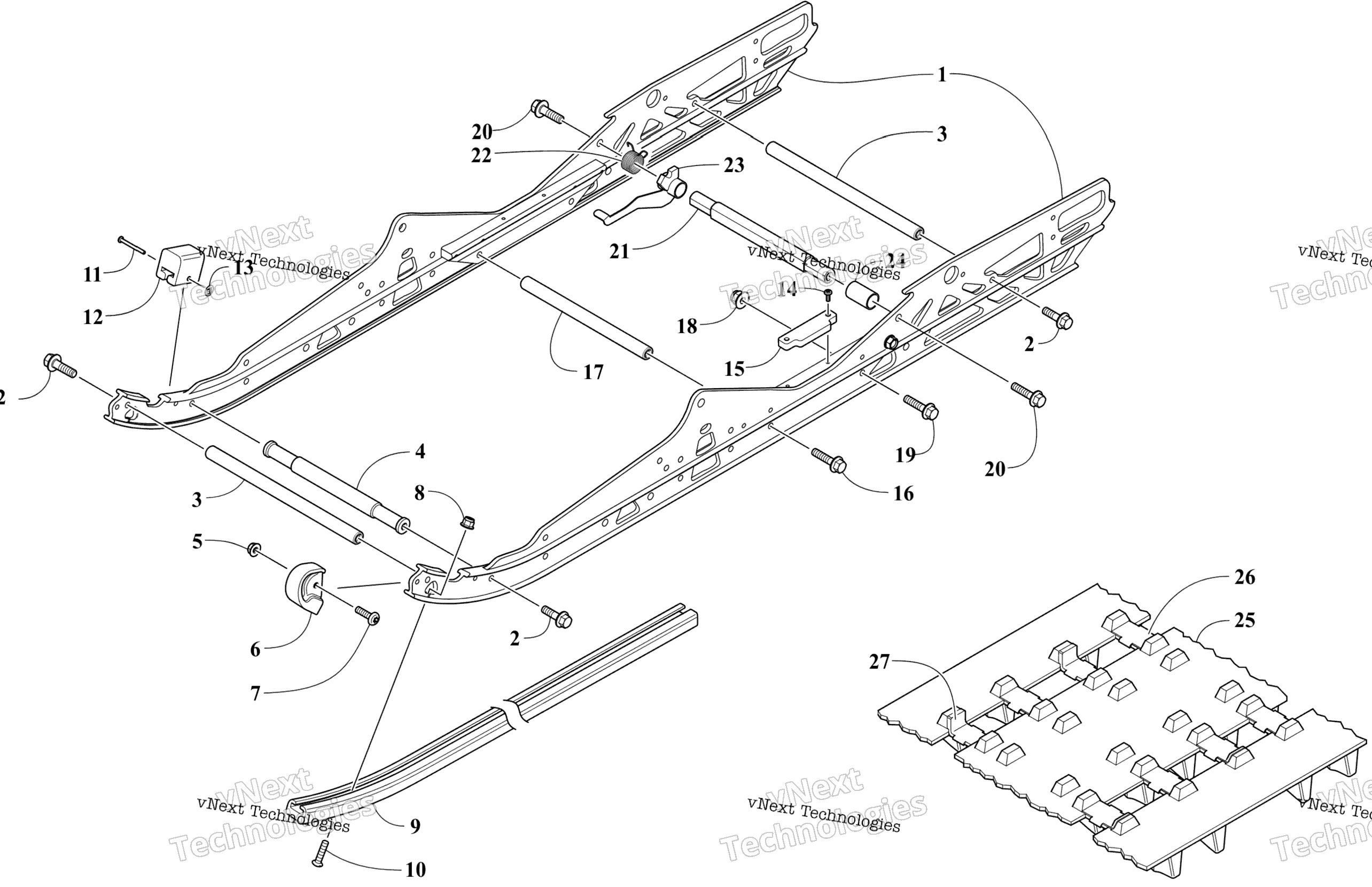

Схема Slide Rail и Track узла для ZR 6000 R SX GREEN (S2019ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Skid Frame Assembly art. 3704-464
По запросу
1
Rail w/Brace - Right (inc. 17) art. 3704-560
По запросу
1
Rail w/Brace - Left (inc. 17) art. 3704-561
По запросу
2
Винт Arctic Cat art. 8408-826
По запросу
3
Axle art. 4604-252
По запросу
4
Axle art. 3604-679
По запросу
5
Гайка Arctic Cat art. 8427-602
от 116 ₽
6
End Cap, Slide Rail art. 4604-093
По запросу
7
Screw, Machine art. 8476-630
По запросу
8
Nut, Lock art. 8047-366
По запросу
9
Wearstrip, Slide Rail - Black art. 4604-411
от 2 246 ₽
Аналог
Склиз для снегохода Sledex 2 (10) профиль для Arctic Cat, длина: 1422 мм, цвет: черный 211-56-80
art. 102-56-80
2 246 ₽
Требуется 2 шт.
10
Винт крепления склизы Arctic Cat art. 0123-859
По запросу
11
Rivet, Solid art. 0123-767
По запросу
12
Pad, Shock art. 2604-868
По запросу
13
Nut, Push art. 0123-766
По запросу
14
Screw, Self-Tapping art. 1623-175
По запросу
15
Pad, Shock art. 3604-793
По запросу
16
Screw, Cap art. 8408-841
По запросу
17
Axle art. 4604-253
По запросу
18
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
19
Болт M8X1.25X35 Arctic Cat art. 8408-835
от 210 ₽
20
Screw, Cap art. 8413-031
По запросу
21
Crossbrace art. 4604-220
По запросу
22
Spring art. 4604-222
По запросу
23
Adjuster, Rear Arm art. 2704-976
По запросу
24
Spacer art. 2704-978
По запросу
25
Track Assembly (inc. 26-27) art. 3602-003
По запросу
26
Clip, Wear art. 2602-384
от 257 ₽
27
Clip, Guide art. 2602-383
По запросу
