модель 2019 года
- Модель ZR 6000
- Код модели ZR 6000 R SX GREEN (S2019ACDPRUSG)

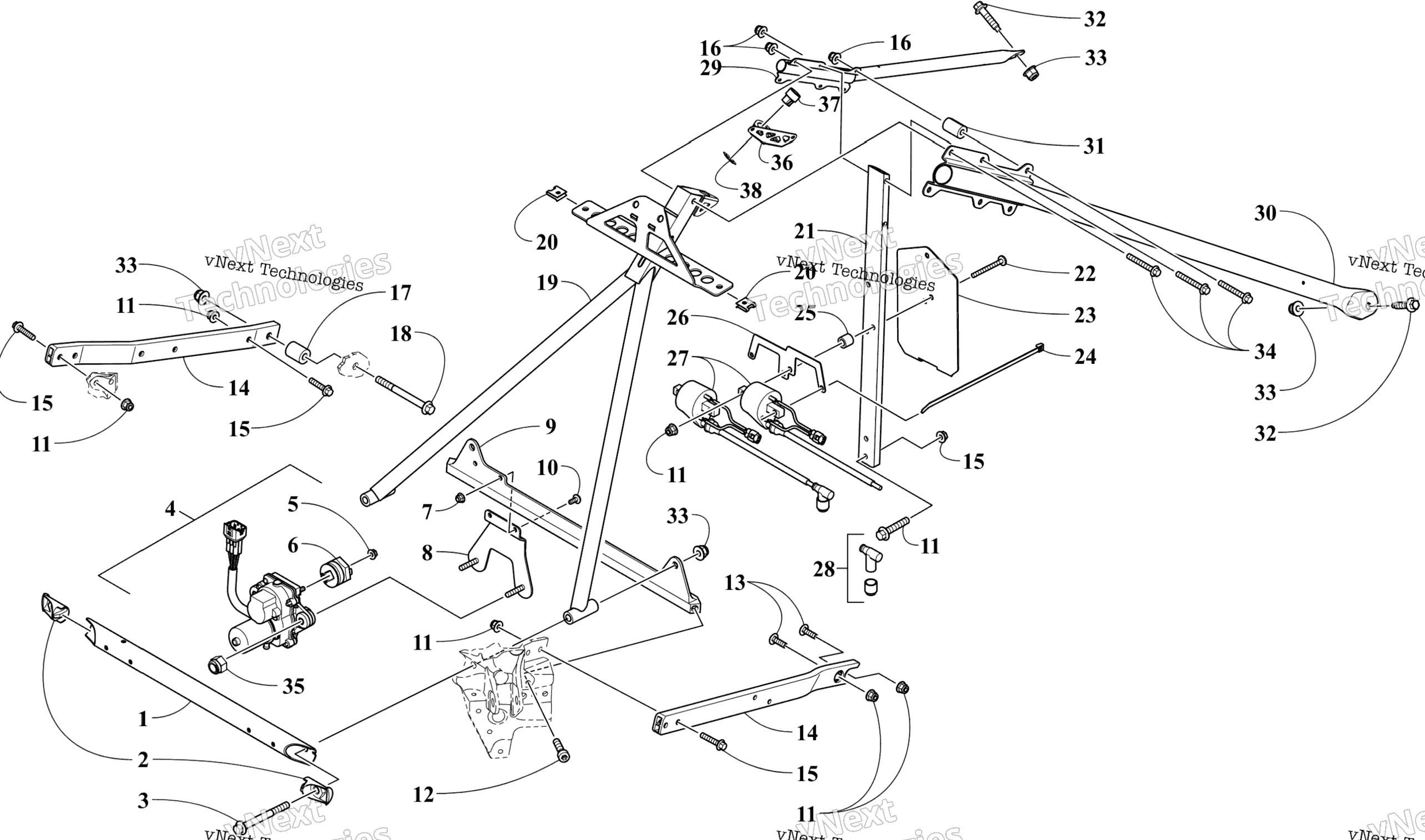

Схема рулевого управления Support Assembly для ZR 6000 R SX GREEN (S2019ACDPRUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Support, Shock Mount Bracket art. 1607-351
По запросу
2
Insert art. 1607-002
По запросу
3
Болт Arctic Cat art. 8408-880
от 326 ₽
4
Servomotor (inc. 5-6) art. 0902-012
По запросу
5
Nut art. 8424-501
По запросу
6
Pulley, Controller art. 0902-019
По запросу
7
Nut, Lock art. 8427-502
По запросу
8
Bracket, Mounting - Actuator w/Studs art. 0708-688
По запросу
9
Crossbrace, Lower - Steering Support art. 3707-435
По запросу
10
Screw, Machine art. 8476-512
По запросу
11
Гайка Arctic Cat art. 8427-602
от 116 ₽
12
Screw, Cap art. 1623-932
По запросу
13
Bolt, Carriage art. 1623-917
По запросу
14
Support, Chassis - Right art. 1607-212
По запросу
14
Support, Chassis - Left art. 1607-165
По запросу
15
Screw, Cap art. 8408-630
По запросу
16
Nut, Lock art. 8437-604
от 890 ₽
Аналог
890 ₽
Требуется 6 шт.
17
Spacer art. 0608-789
По запросу
18
Screw, Cap art. 8408-885
По запросу
19
Support, Steering - Black art. 3707-436
По запросу
20
Nut, U art. 1623-939
По запросу
21
Spar, Support - Heat Exchanger art. 1607-909
По запросу
22
Болт M6x1 0X50 Arctic Cat art. 8468-650
По запросу
23
Bracket, Mounting - ECM art. 0608-805
По запросу
24
Зажим Arctic Cat art. 0123-788
По запросу
25
Spacer art. 1623-041
По запросу
26
Bracket, Mounting - Coil art. 0608-804
По запросу
27
Coil, Ignition - Assembly (inc. 30) art. 0902-034
По запросу
28
Cap, Spark Plug art. 3006-367
По запросу
29
Spar, Rear - Right - Black art. 3707-536
По запросу
30
Spar, Rear - Left - Black art. 3707-269
По запросу
31
Spacer art. 1607-881
По запросу
32
SCREW,HFLGH M8X1.25X16MPT Z&B art. 1423-395
По запросу
33
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
34
Болт передней подвески M6X1.0X45 Arctic Cat art. 8413-645
от 890 ₽
Аналог
890 ₽
Требуется 6 шт.
35
Nut art. 8422-602
По запросу
36
Bracket, Mounting - Recoil art. 0608-818
По запросу
37
Bushing, Recoil Starter art. 0116-469
По запросу
38
Nut, Push - 0.850 x 1.20" art. 1623-841
По запросу
