модель 2001 года
- Модель XCF
- Код модели XCF SP EDGE (S01NX4FS)

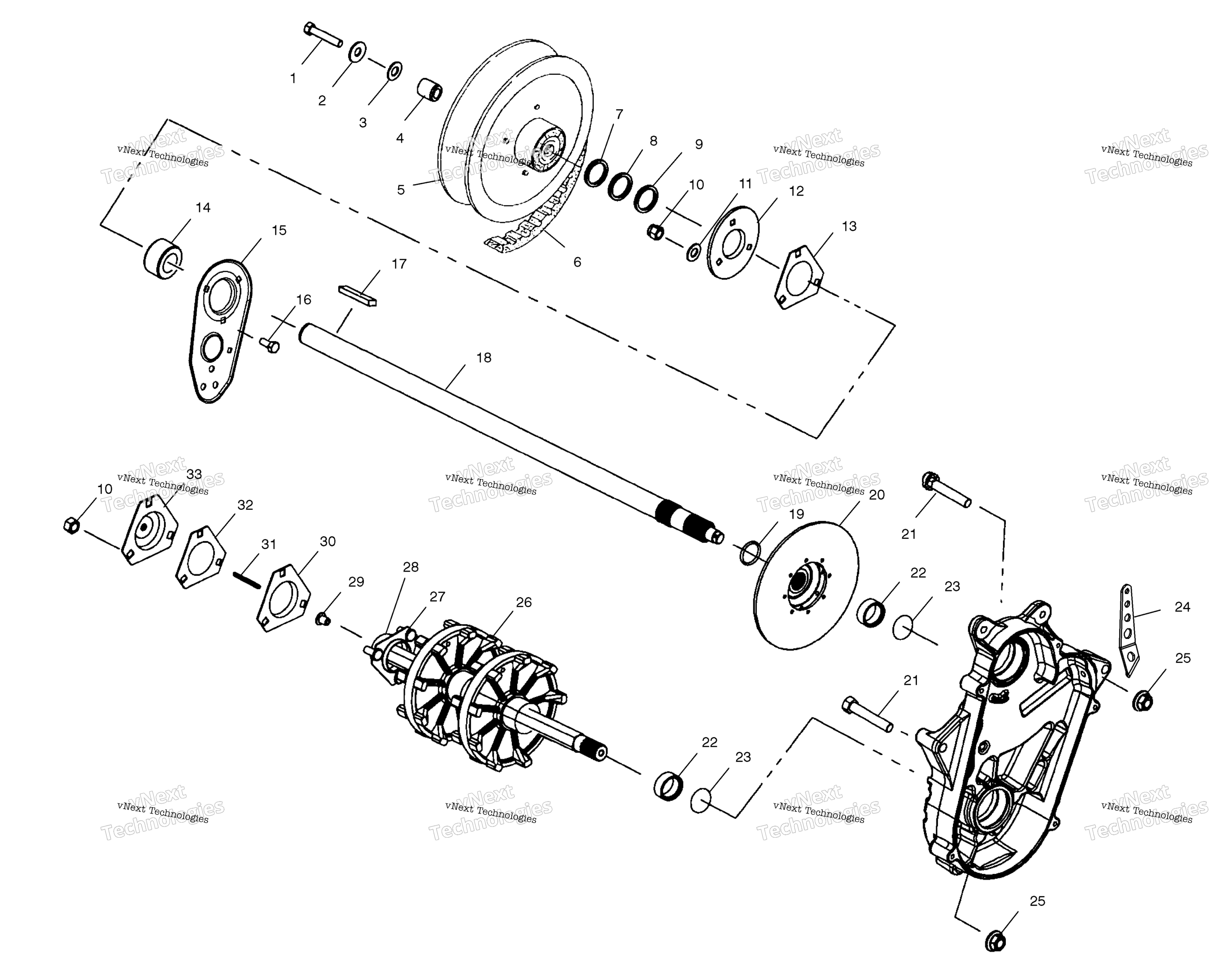

Схема трансмиссии для XCF SP EDGE (S01NX4FS)
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT art. 7515301
По запросу
2
WASHER,FLAT art. 7555701
По запросу
3
WASHER,FLAT(10) art. 7555734
По запросу
4
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
5
Asm., Driven Clutch, Basic 204 W/B (See Driven Clutch Pg. B12, Ref. 9) art. -------
По запросу
6
Ремень вариатора Polaris art. 3211078
от 15 698 ₽
Аналог
Cуперусиленный ремень вариатора снегохода EPI
art. EPISN715
15 593 ₽
Требуется 1 шт.
Подписаться
7
WASHER art. 7555917
По запросу
8
Шайба Polaris art. 7555864
от 116 ₽
9
BUSHING art. 7556509
По запросу
10
Гайка Polaris art. 7542324
от 160 ₽
11
FLAT WASHER art. 7558402
По запросу
12
FLANGE RD,RELUBE W/ZERK art. 5241359
По запросу
13
JACKSHAFT GASKET, BLACK art. 5811095
По запросу
14
JACKSHAFT BEARING art. 3514519
По запросу
15
FLANGETTE-JACKSHAFT REINF,BLK art. 5245446-067
По запросу
16
CARRIAGE BOLT art. 7512377
По запросу
17
KEY-1/4X3/16X2.75 art. 7721128
По запросу
18
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
19
RING, RETAINING art. 7710422
от 4 694 ₽
20
KIT-BRAKE DISC,FORGED art. 2202493
По запросу
21
BOLT,CARRIAGE art. 7515428
По запросу
22
SLEEVE SEAL art. 5020588
от 2 632 ₽
23
O-RING art. 5410613
от 2 632 ₽
24
Bracket, Retainer (See Exhaust System Pg. C4, Ref. 3) art. -------
По запросу
25
NUT,FLANGE art. 7542423
По запросу
26
ASM-DRIVESHAFT,EDG,1.06,2 DR W (Incl. 27,28,29) art. 1590313
По запросу
27
Фланец подшипника приводного вала Polaris art. 1012945
По запросу
28
Подшипник Polaris (снят с производства) art. 3514525
от 831 ₽
29
SPEEDO METAL BUSHING art. 3280019
По запросу
30
Проставка подшипника приводного вала Polaris art. 5243529
По запросу
31
Вал спидометра Polaris art. 3280017
По запросу
32
Прокладка адаптера спидометра Polaris art. 5830012
По запросу
33
Адаптер спидометра Polaris art. 3280540
По запросу
