модель 2001 года
- Модель XCF
- Код модели XCF SP EDGE (S01NX4FS)

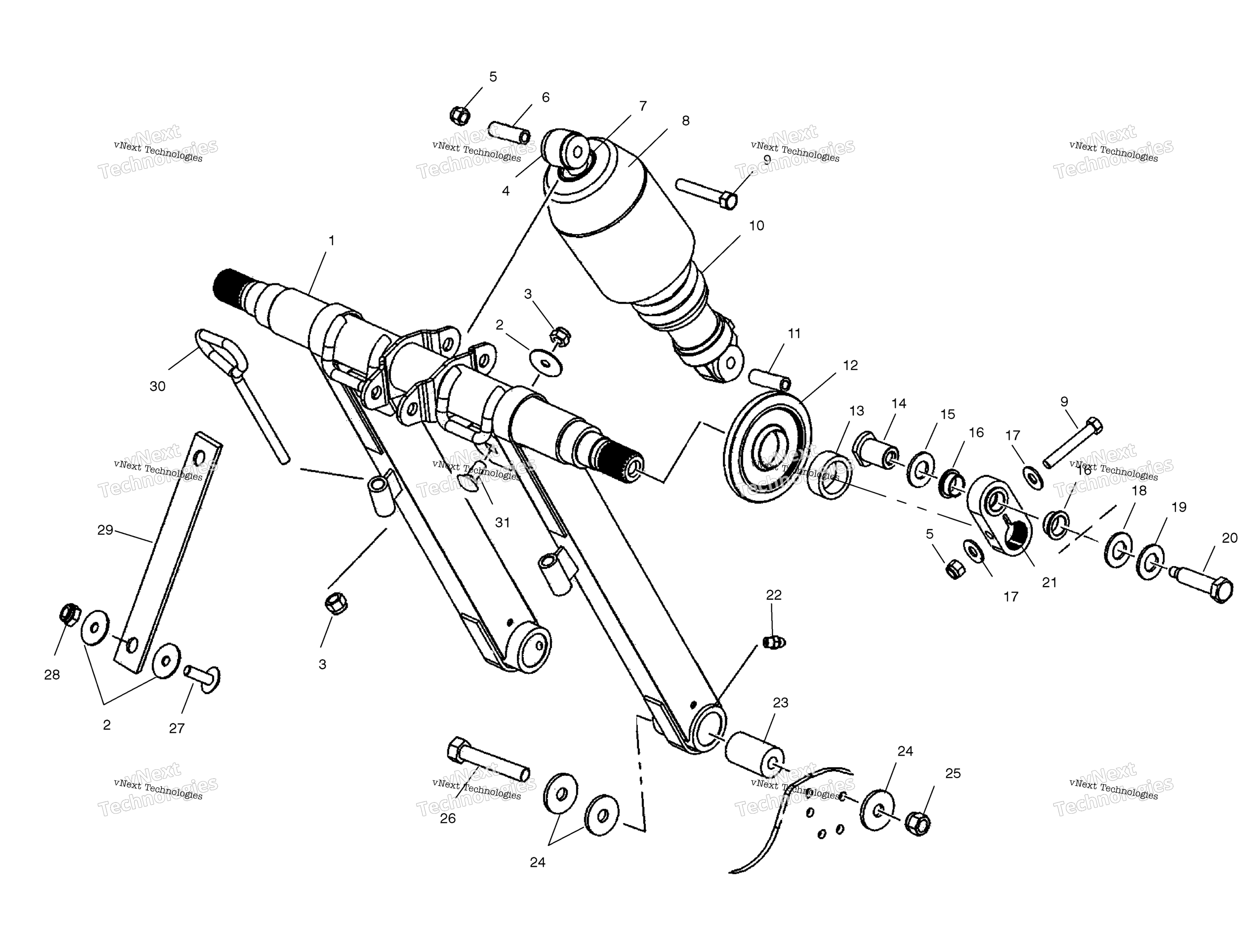

Схема передней части Torque Arm для XCF SP EDGE (S01NX4FS)
Схема
Детали
Номер
Наименование детали
Цена
1
WELD-FTA,EDGE,REINFORCE,RED art. 1541688-293
По запросу
2
WASHER-.325X1.20X.090,FL-Y art. 7556175
По запросу
3
Гайка Polaris art. 7542324
от 160 ₽
4
SHOCK-FRONT TRACK art. 7041992
По запросу
5
Гайка Polaris art. 7542439
от 263 ₽
6
SLEEVE, .385 X .560 X 1.24 art. 5333905
По запросу
7
SPRING RETAINER, SLOTTED art. 5020618
от 13 150 ₽
8
SHIELD-SPRING,3.00 art. 5433503
По запросу
9
SCREW art. 7515415
По запросу
10
CMPRSSN SPNG 170 7.5IN X .343IN art. 7042050-067
По запросу
11
SLEEVE, .385 X .560 X 1.72 art. 5333906
По запросу
12
ASM-WHEEL,PLAIN,4.50 art. 1590322
По запросу
12
BEARING art. 3514303
от 410 ₽
12
RETAINING RING art. 7718407
По запросу
13
SPACER WHEEL art. 5132388
По запросу
14
SHAFT-ARM,7/16-14 art. 5132972
По запросу
15
THRUST WASHER art. 7555945
По запросу
16
BUSHING art. 3514331
По запросу
17
WASHER, .390 IN X .750 IN X .06 art. 7556188
По запросу
18
FLAT WASHER art. 7555984
По запросу
19
LOCK WASHER art. 7552614
По запросу
20
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
21
ARM ASSEMBLY art. 1541461
По запросу
22
Пресс-масленка Polaris art. 7080424
По запросу
23
SHAFT-FTA art. 5132969
По запросу
24
WASHER,.483X1.37X.083 art. 7556156
По запросу
25
NYLOK NUT, 7-16-20 art. 7547066
По запросу
26
BOLT-7/16-20X2.75,HXCAP,GR5,Y ( art. 7512597
По запросу
27
SCREW art. 7517313
По запросу
28
NUT,NYLOK art. 7542344
По запросу
29
STRAP-LIM,FRT,QA art. 5411631
По запросу
30
EYE BOLT art. 7010050
По запросу
31
CARRIAGE BOLT art. 7512377
По запросу
