модель 2001 года
- Модель XCF
- Код модели XCF SP EDGE (S01NX4FS)

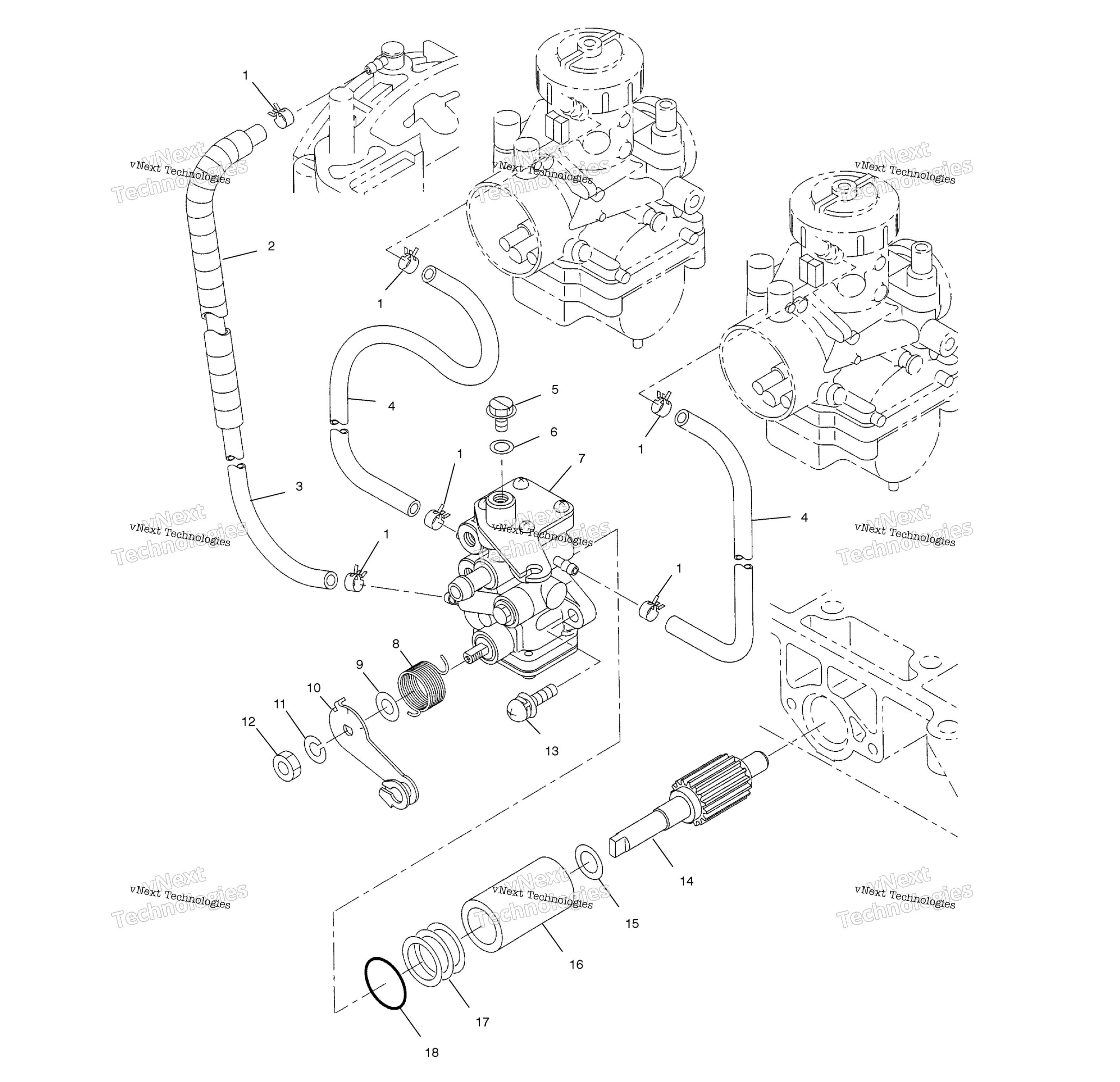

Схема масляного насоса для XCF SP EDGE (S01NX4FS)
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE CLAMP art. 3083141
По запросу
2
TUBING-CONVOLUTED,31CM art. 8360056-31
По запросу
3
PIPE ASSEMBLY, VINYL, 90 MM art. 3084467
По запросу
4
PIPE, VINYL art. 3085157
По запросу
5
SCREW-AIR VENT art. 3083125
По запросу
6
PACKING(10) art. 3083126
По запросу
7
ASM-OIL PUMP (Incl. 5-12,18) art. 3087110
По запросу
8
RETURN SPRING art. 3087210
По запросу
9
COLLAR, CAMSHAFT(10) art. 3083445
По запросу
10
LEVER-CONTROL art. 3087111
По запросу
11
WASHER-SPRING(10) art. 3083121
По запросу
12
NUT(10) art. 3083120
По запросу
13
ASM.,SCREW & WASHER (10) art. 3083783
По запросу
14
GEAR-OIL PUMP art. 5141635
По запросу
15
SPACER art. 3083130
По запросу
16
BUSHING art. 3083353
По запросу
17
SHIM-0.60 (.6mm) art. 5141621
По запросу
17
SHIM-0.30 (.3mm) art. 5141620
По запросу
17
SHIM-0.15 (.15mm) art. 5141619
По запросу
18
Уплотнительное кольцо Polaris art. 3083127
По запросу
