модель 2007 года
- Модель 500 XC
- Код модели 500 XC SP (S07NP5CS/CE)

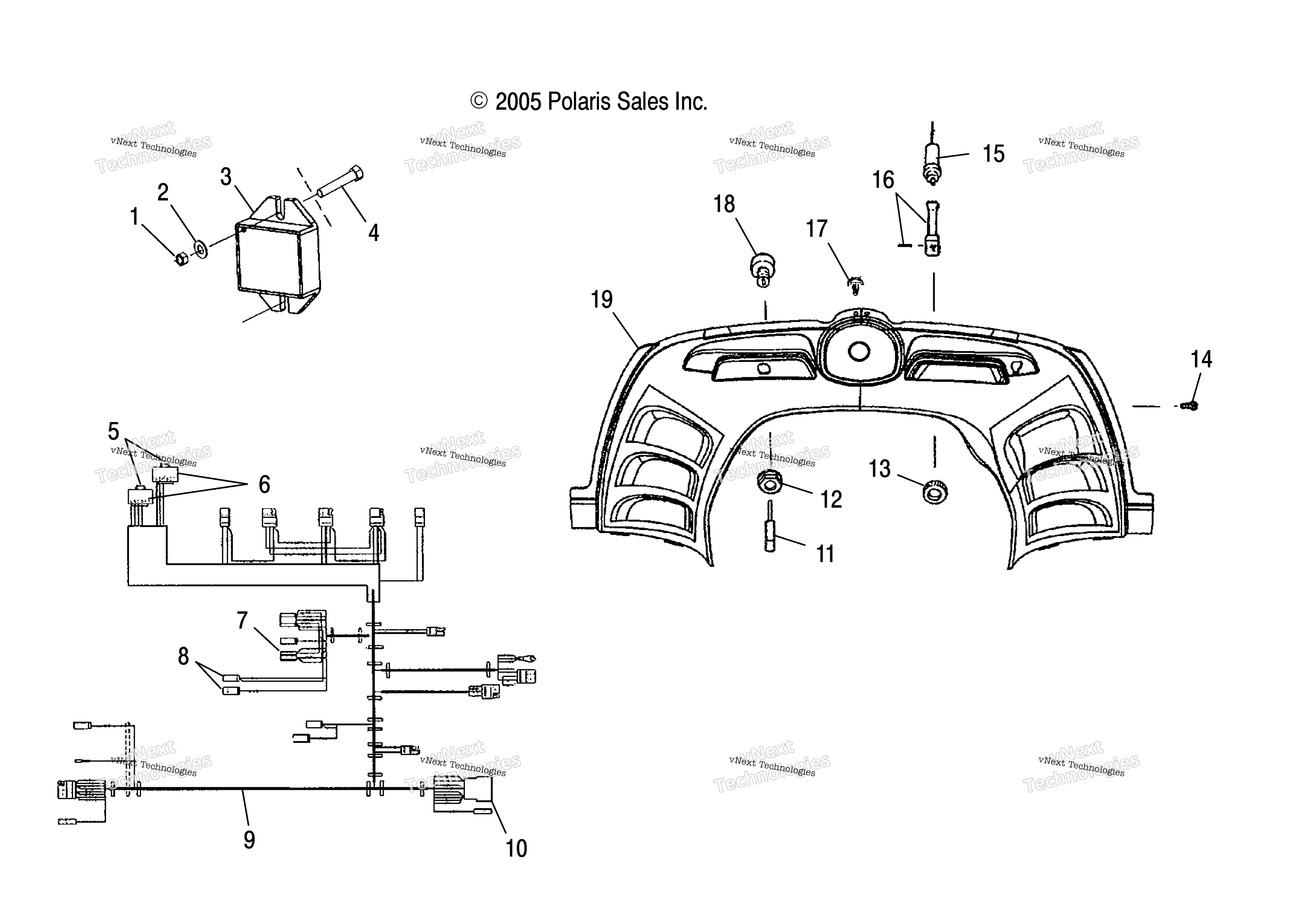

Схема консоли для 500 XC SP (S07NP5CS/CE)
Схема
Детали
Номер
Наименование детали
Цена
1
NUT, NYLOK 10-24 Y art. 7541925
По запросу
2
WASHER art. 7555904
По запросу
3
AC REGULATOR, 14.3V art. 4010793
от 3 733 ₽
4
SCREW art. 7512031
По запросу
5
HOUSING-CONNECTOR,PAC#12186213 art. 4010193
По запросу
6
SOCKET-PACKARD#12047767 art. 4010192
По запросу
7
HOUSING,PACK art. 4020063
По запросу
8
HOUSING,1 CIRCUIT art. 4020153
По запросу
9
HARNESS-MAIN,TPS,ER,FS,DIAG art. 2461146
По запросу
10
HOUSING art. 4020057
По запросу
11
N/A,USE COMPONENTS NOTE: When ordering ignition key PN 5410611 be sure to specify if for an A,B,C,D, or E switch. Letter code will be labeled on underside of switch body behind console. Key dot code found on key cap [i.e. one dot = A, two dots= B, etc.]. art. 9990000
По запросу
12
NUT,IGNITION art. 7547035
По запросу
13
NUT,CHOKE art. 5432944
По запросу
14
SCREW art. 7515199
По запросу
15
CHOKE CABLE, RACK, IQ [Incl. 13,16] art. 7081354
По запросу
16
CHOKE LEVER REPAIR KIT [Incl. Pin] art. 2201439
По запросу
17
Клипса пластиковая Polaris art. 7670088
от 368 ₽
18
IGNITION SWITCH KIT, ES, FUEL art. 2201614
По запросу
19
CONSOLE art. 5434134
По запросу
