модель 2007 года
- Модель 500 XC
- Код модели 500 XC SP (S07NP5CS/CE)

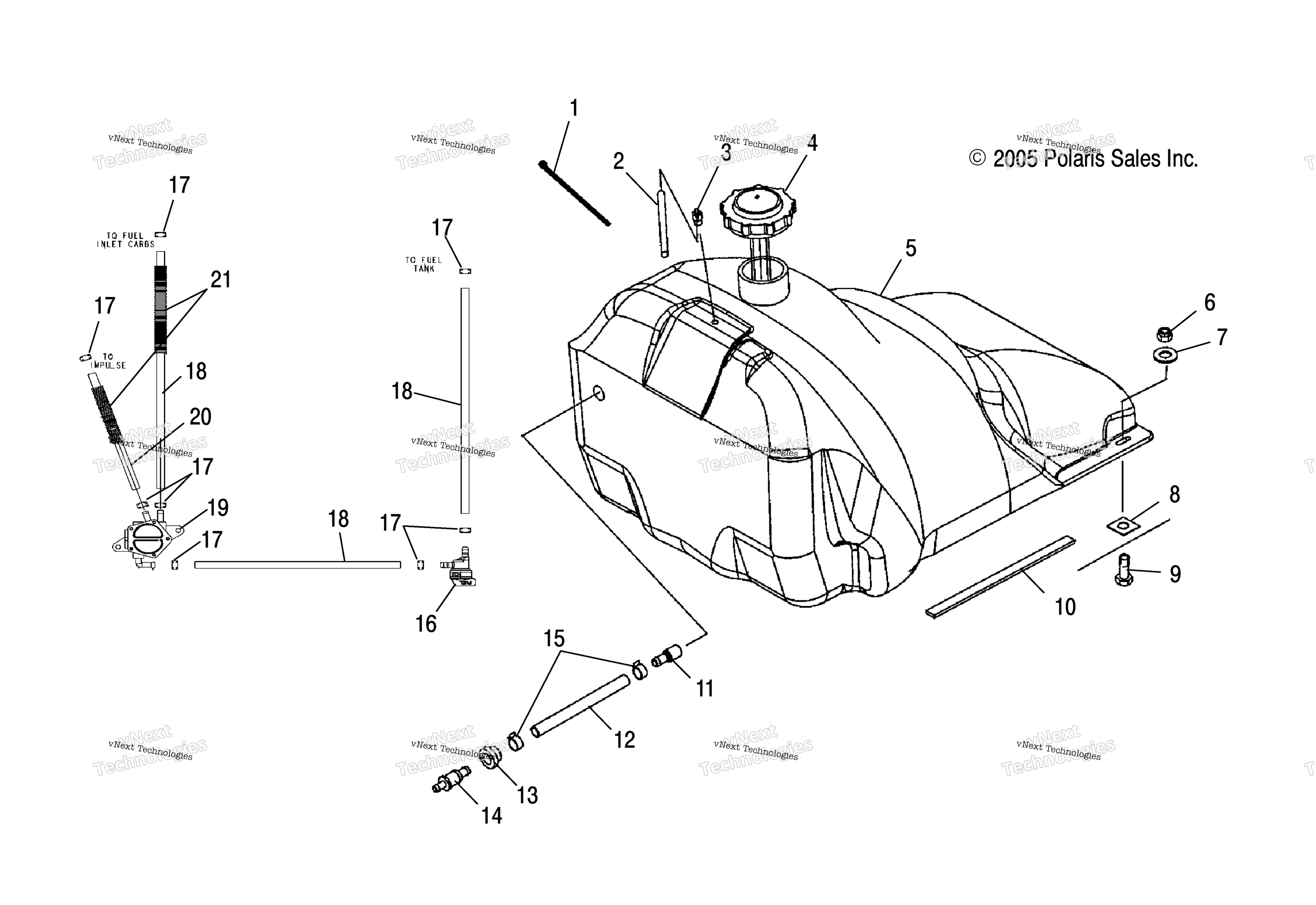

Схема топливной системы для 500 XC SP (S07NP5CS/CE)
Схема
Детали
Номер
Наименование детали
Цена
1
CABLE TIE-RELEASABLE,5 1/2 art. 7080804
По запросу
2
FUEL LINE, 3 MM X 7 MM art. 8450061-600
По запросу
3
FITTING,90 DEG,1/8 art. 7052095
По запросу
4
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
5
FUEL TANK ASSEMBLY [Incl. 3,11-15] art. 2520262
По запросу
6
Гайка Polaris art. 7542122
от 263 ₽
7
FLAT WASHER art. 7555960
По запросу
8
NUT, SPEED art. 7670021
По запросу
9
CARRIAGE BOLT art. 7512193
По запросу
10
SEAL FOAM art. 5810947
По запросу
11
FUEL PICK-UP WITH MESH art. 7052215
По запросу
12
FUEL, LINE, ETHER, VLT, 3/8 IN. art. 8350020-160
По запросу
13
GROMMET-3/4 ,VITON art. 5435941
По запросу
14
STRAIGHT FITTING, 5/16 IN/ 3/8 art. 7052269
По запросу
15
COMPRESSION RING art. 7080768
По запросу
16
FUEL VALVE ASSEMBLY, PLASTIC art. 1253424
По запросу
17
Хомут пружинный Polaris art. 7080003
от 116 ₽
18
FUEL,LINE,ETHER,RED,5/16" art. 8350017-160
По запросу
19
PUMP-FUEL,5/16 IN/OUT,MIK art. 2520275
По запросу
20
FUEL LINE, 600 CM art. 8450040-600
По запросу
21
TUBING,CONVOLUTED art. 8360052-305
По запросу
