модель 2007 года
- Модель 500 XC
- Код модели 500 XC SP (S07NP5CS/CE)

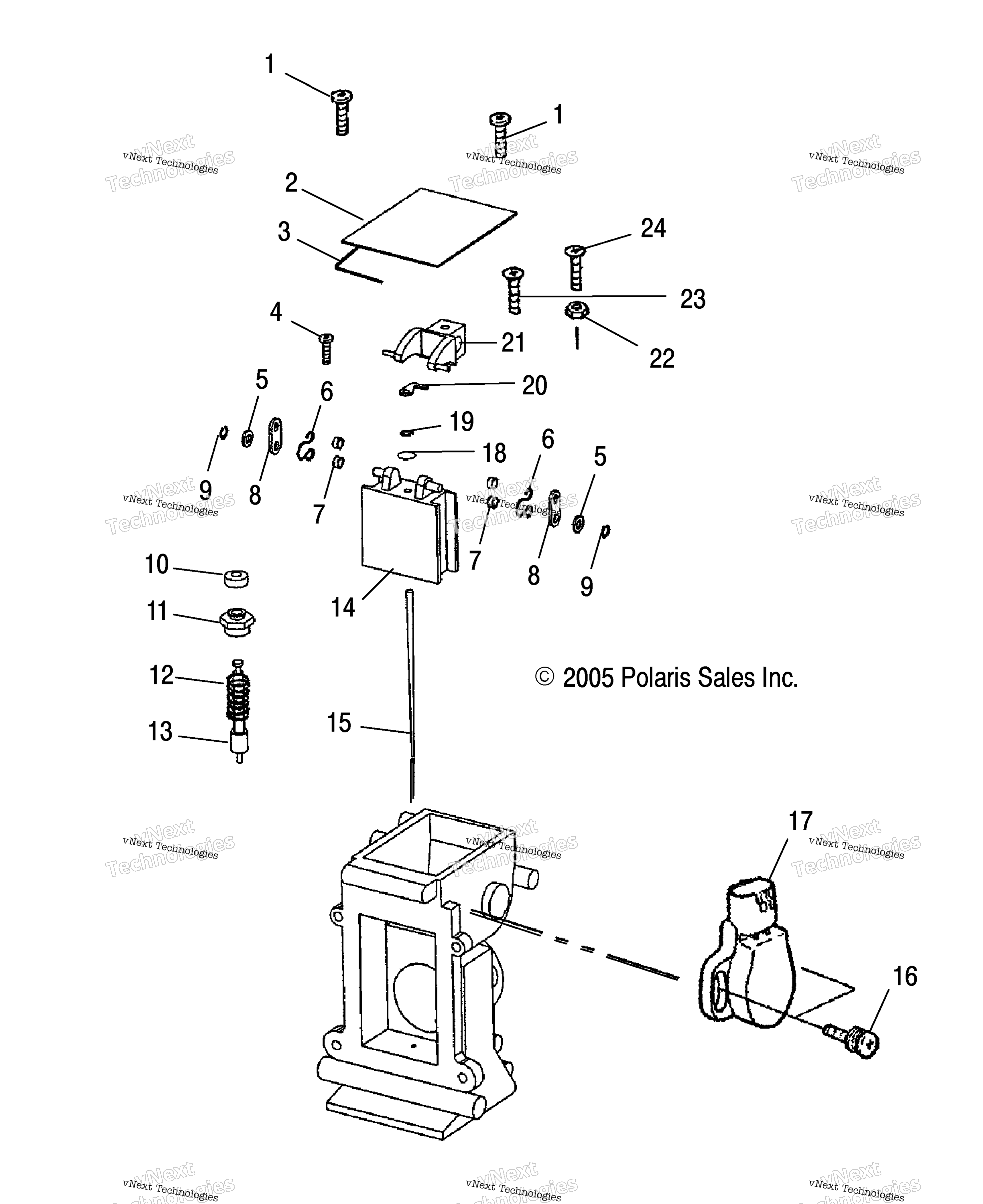

Схема engine, Carburetor, верхний для 500 XC SP (S07NP5CS/CE)
Схема
Детали
Номер
Наименование детали
Цена
0
ASM-CARB TM 38 500 art. 1253444
По запросу
1
SCREW art. 3130951
По запросу
2
CAP-TOP art. 3130976
По запросу
3
GASKET art. 3130871
По запросу
4
SCREW art. 3130844
По запросу
5
WASHER,PACKING art. 3130846
По запросу
6
CLIP art. 3130856
По запросу
7
RING art. 3130845
По запросу
8
PLATE art. 3130857
По запросу
9
E-RING art. 3130847
По запросу
10
RUBBER CAP art. 3130831
По запросу
11
GUIDE HOLDER art. 3130830
По запросу
12
SPRING art. 3130829
По запросу
13
PLUNGER ASSEMBLY art. 3130828
По запросу
14
PISTON VALVE, 1.5 art. 3130940
По запросу
15
NEEDLE-JET J8-9DFH06-57 art. 3131253
По запросу
16
SCREW [MAG Side] art. 3131010
По запросу
17
SENSOR ASSEMBLY [MAG Side] art. 3131009
По запросу
18
PACKING art. 3130867
По запросу
19
E-RING art. 3130868
По запросу
20
PLATE art. 3130843
По запросу
21
LEVER ASM. art. 3130849
По запросу
21
LEVER ASM. art. 3130855
По запросу
22
RING art. 3130848
По запросу
23
SCREW art. 3130854
По запросу
24
SCREW art. 3130850
По запросу
