модель 2009 года
- Модель 800 Dragon SP
- Код модели 800 DRAGON SP/ES EURO (S09PE8ES/EEL)

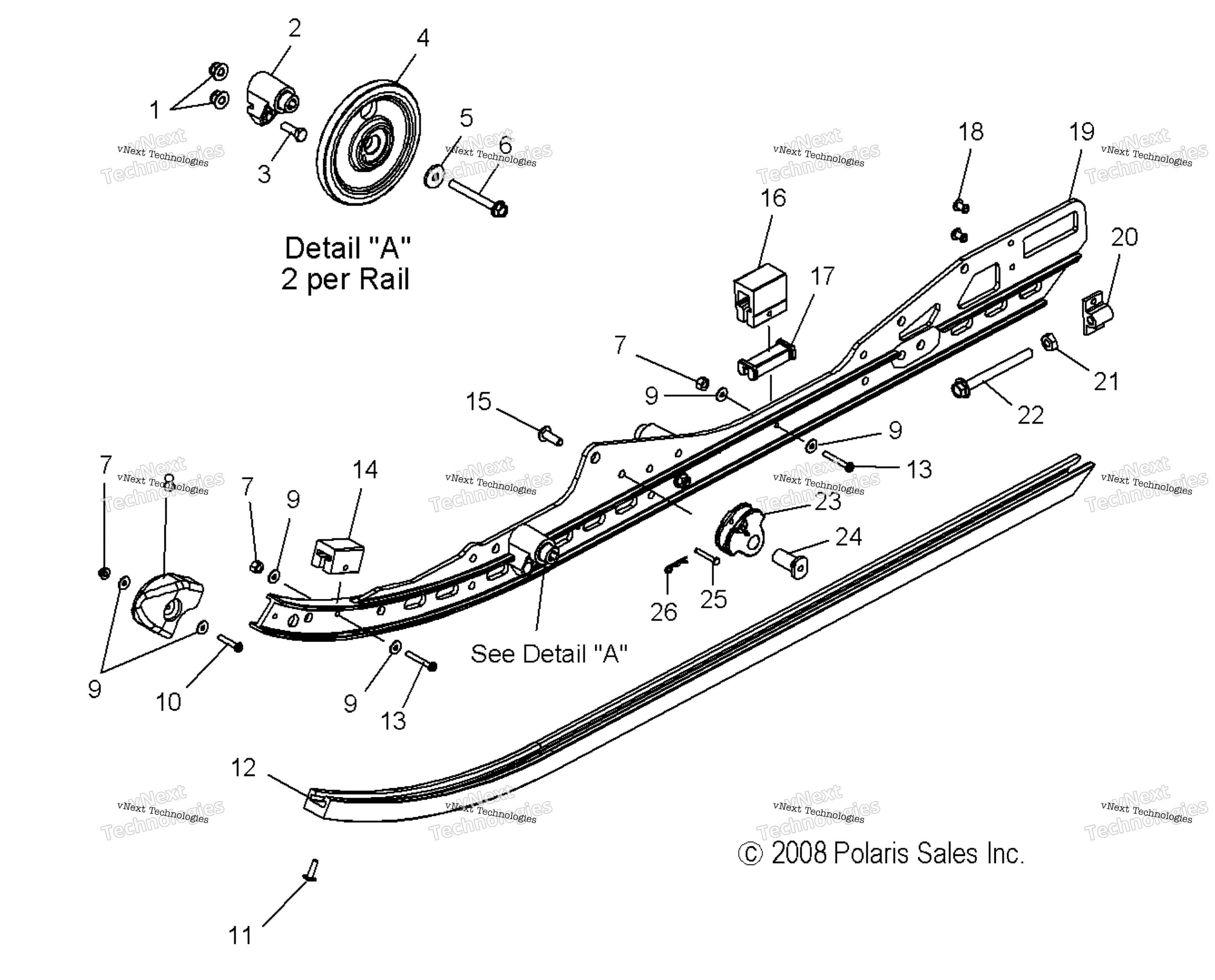

Схема suspension, Rail крепление для 800 DRAGON SP/ES EURO (S09PE8ES/EEL)
Схема
Детали
Номер
Наименование детали
Цена
1
Гайка Polaris art. 7547332
от 3 980 ₽
2
Кронштейн ролика катка гусеницы Polaris art. 5631446
По запросу
3
SCR-M8X1.25X25 8.8 HEX ZOD art. 7518952
По запросу
4
Стопорное кольцо подшипника катка гусеницы art. 7710444
По запросу
4
Подшипник катка гусеницы Polaris art. 3515142
от 840 ₽
4
PLAIN WHEEL ASSEMBLY art. 1590457
По запросу
5
WASHER-SPRING CON 5/16X.118ZOD art. 7556489
По запросу
6
SCR-M8X1.25X75 8.8 HX/FL ZOD art. 7518955
По запросу
7
NUT-M5X0.8 8.8 HX/FL NYLOC art. 7547427
По запросу
8
RAIL TIP KIT art. 2204188
По запросу
9
WASHER-M5.3X14X1.2 ZOD art. 7556470
По запросу
10
SCR-M5X0.8X30 8.8PH/TX ZOD art. 7518950
По запросу
11
SCR-M6X1.0X20 TR/TX/TAP ZOD art. 7518976
По запросу
12
Направляющая гусеницы белая 1500 мм Polaris art. 5521632
от 6 794 ₽
13
SCR-M5X0.8X40 8.8 TR/TX ZOD art. 7518951
По запросу
14
BUMPER,JOUNCE FRONT art. 5521499
По запросу
15
CL8.8 OLV-D art. 7518906
По запросу
16
JOUNCE BUMPER, REAR art. 5521498
от 726 ₽
17
BUMPER LINER art. 5432946
По запросу
18
RIVET art. 7621501
По запросу
19
BASIC RAIL ASSEMBLY, RIGHT, 121 [Incl. 18,20] art. 1542793
По запросу
19
ASM-RAIL LWT 121 BASIC LH [Incl. 18,20] art. 1542792
По запросу
20
BLOCK-IDLER BOLT ADJ METRIC art. 5136570
По запросу
21
NUT-HEX-M10X1.5 8 ZOD COUPLING art. 7547449
По запросу
22
SCR-HH M10X1.5X100 8.8 ZOD art. 7519101
По запросу
23
SPRING SQUARE GUIDE art. 5434334
от 1 302 ₽
24
SPRING ROLLER SHAFT art. 5136687
По запросу
25
PIN-CLEVIS 3/16X1 1/4 art. 7661123
По запросу
26
HITCH PIN art. 7661644
По запросу
