модель 2009 года
- Модель 800 Dragon SP
- Код модели 800 DRAGON SP/ES EURO (S09PE8ES/EEL)

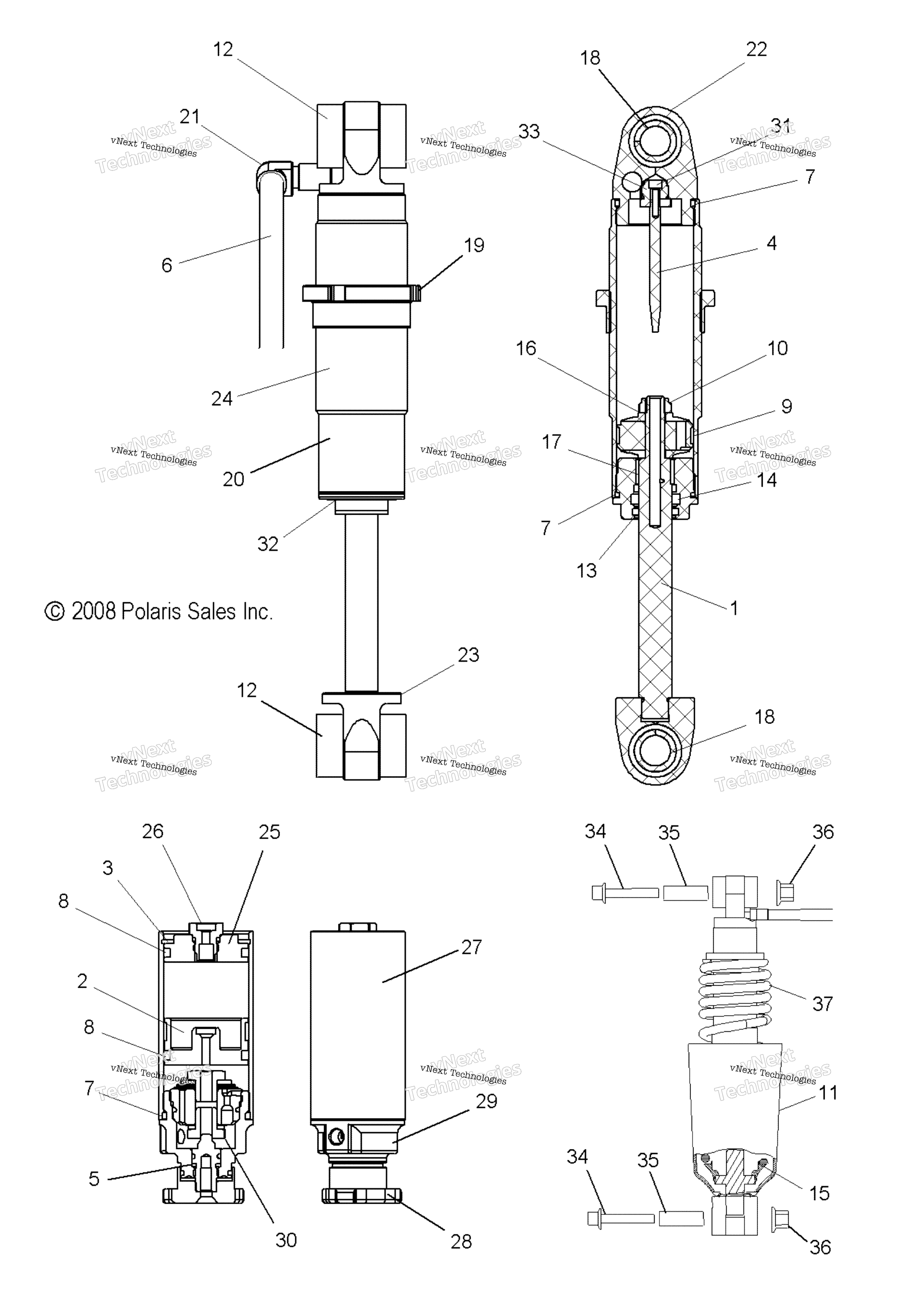

Схема suspension, Shock, передний Track для 800 DRAGON SP/ES EURO (S09PE8ES/EEL)
Схема
Детали
Номер
Наименование детали
Цена
0
SHOCK-F/T art. 7043411
По запросу
1
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
2
BLEED SCREW art. 1800211
По запросу
2
O-RING BLEED SCREW art. 1800210
По запросу
2
PISTON-RES.,W/BLEED SCREW art. 1800214
По запросу
3
RESERVOIR SNAP RING (10) art. 1800019
По запросу
4
NEEDLE, 2.25 (100114) art. 1800300
По запросу
5
Кольцо уплотнительное амортизатора Polaris art. 1800094
от 263 ₽
6
HOSE,RES. 10 (800224) art. 1800338
По запросу
7
O-RING BODY art. 1800027
По запросу
8
O-RING, RESERVOIR art. 1800028
По запросу
9
Band, Wear art. 1800029
По запросу
10
CRIMP NUT 3/8 IN art. 1800031
По запросу
11
SHIELD-SPRING art. 5417912
По запросу
12
BUSHING/URETHANE art. 1800033
По запросу
13
Кольцо уплотнительное амортизатора Polaris art. 1800322
от 5 460 ₽
14
SHAFT SEAL U CUP art. 1800323
По запросу
15
RETAINER-SPRING CONE,CAST art. 5632166
По запросу
16
3/8 AN WASHER (10) art. 1800050
По запросу
17
SHAFT BUSHING art. 1800038
По запросу
18
SLEEVE, 1.685 IN art. 1800039
По запросу
19
SPRING RETAINER art. 1800046
По запросу
20
WEAR SLEEVE art. 1800047
По запросу
21
FITTING 90 art. 1800205
По запросу
22
LOOP-BODY art. 1800099
По запросу
23
EYELET-SHAFT,5/8 (400161) art. 1800234
По запросу
24
BODY FT THRD (800183) art. 1800339
По запросу
25
END CAP art. 1800106
По запросу
26
Шестерня реверса 18 зубьев Polaris art. 9999999
По запросу
27
BODY, RESERVOIR (800601) art. 1800333
По запросу
28
KNOB art. 1800218
По запросу
29
HOUSING-ADJ. art. 1800220
По запросу
30
BALL-D-TENT(10) art. 1800127
По запросу
30
SPRING-D-TENT(10) art. 1800128
По запросу
31
SCREW, ALLEN (100338) art. 1800299
По запросу
32
ASM-SHAFT SEAL HOUSING art. 1800131
По запросу
33
BOLT, NEEDLE (600124) art. 1800301
По запросу
34
SCR-M10X1.5X65 8.8 HX/FL ZOD art. 7518960
По запросу
35
SHAFT-SHOCK art. 5335719
По запросу
36
NUT-M10X1.5 HFN NYLOC ZOD art. 7547423
от 4 494 ₽
37
SPRING-COMP,130/270,8.22,BLK art. 7043147-067
По запросу
