модель 2009 года
- Модель 800 Dragon SP
- Код модели 800 DRAGON SP/ES EURO (S09PE8ES/EEL)

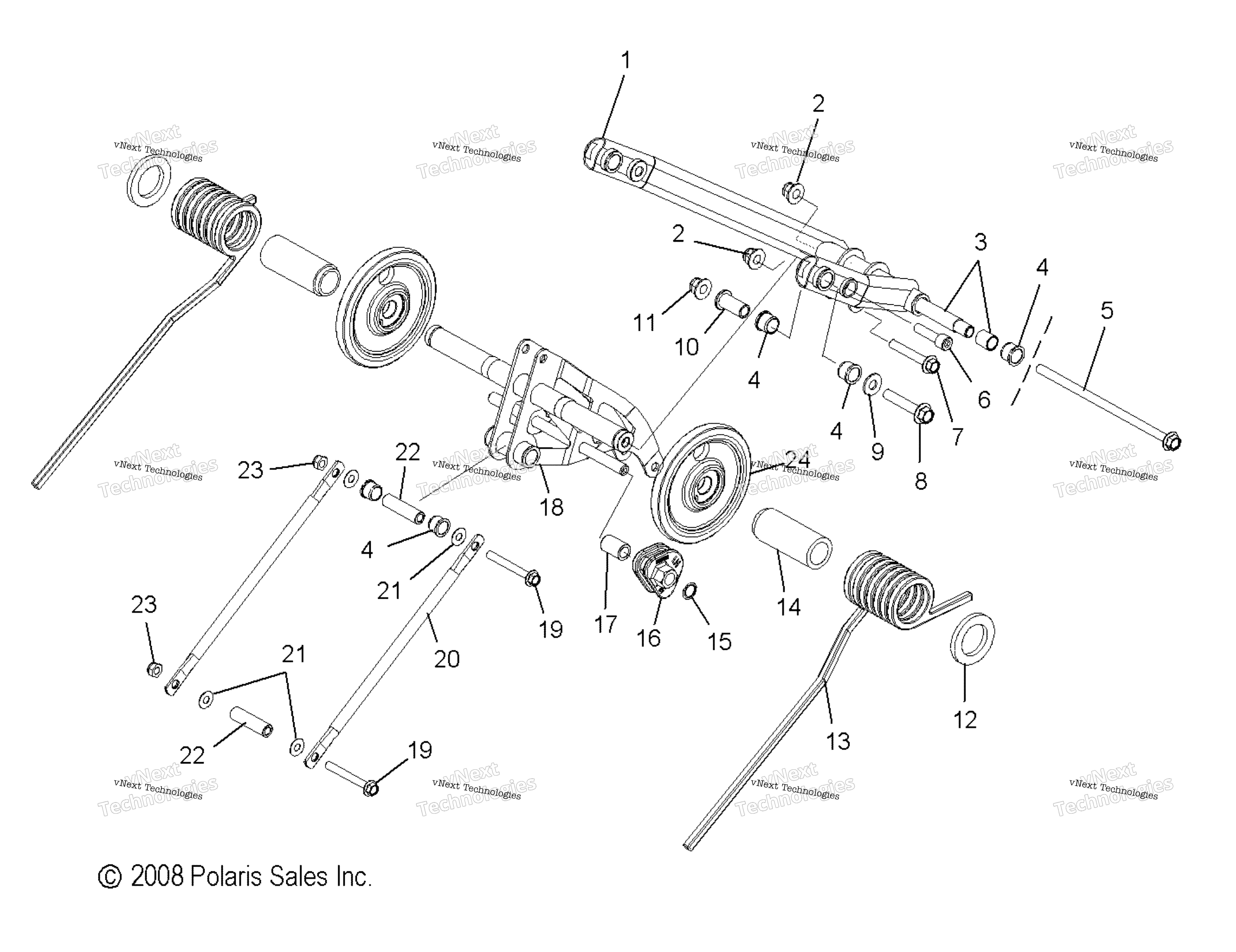

Схема подвески, задней Torque Arm для 800 DRAGON SP/ES EURO (S09PE8ES/EEL)
Схема
Детали
Номер
Наименование детали
Цена
1
ASM-RTA LWT BLK [Incl. 4] art. 1542641-067
По запросу
2
Гайка M10 Polaris art. 7547423
от 4 494 ₽
3
ASM-SHAFT RTA LWT art. 1542596
По запросу
4
PIVOT BUSHING art. 5136418
По запросу
5
SCR-M10X1.5X220 8.8 HX/FL ZOD art. 7518964
По запросу
6
SCR-M10X1.5X40 SHCS ZOD P30 art. 7518959
По запросу
7
SCR-HXFL M10X1.5X70 8.8 ZOD art. 7519062
По запросу
8
SCR-M12X1.75X65 8.8 HX/FL ZOD art. 7518968
По запросу
9
WASHER-M12.4X28X2.1 ZOD art. 7556474
По запросу
10
SHAFT-PIVOT art. 5136420
По запросу
11
HEX FLANGE NUT, 12 MM X 1.75 MM art. 7547441
По запросу
12
WASHER-TORSION SPRING art. 5437732
По запросу
13
SPRING-TOR .359S 11# LH BLK [Std.] art. 7043528-329
По запросу
13
SPRING-TOR .359S 11# RH BLK [Std.] art. 7043529-329
По запросу
13
SPRG-TOR 375S 72 13# HD LH BLK [Opt.] art. 7043550-329
По запросу
13
TORRISON SPRING, RIGHT, BLACK [Opt.] art. 7043551-329
По запросу
14
GUIDE-TORSION SPRING art. 5438081
По запросу
15
PUSH ON CLIP art. 7080394
По запросу
16
ROLLER-SPRING,TRI-ADJ,RH art. 5434590
По запросу
16
ROLLER-SPRING,TRI-ADJ,LH art. 5434589
По запросу
17
SPACER-.520X.770X1.125,HDPE art. 5334285
По запросу
18
ASM-RTA TOR SPR SHAFT,ECOAT art. 1542738-329
По запросу
19
SCR-M10X1.5X85 8.8 HX/FL ZOD art. 7518961
По запросу
20
ROD-SHOCK BLK art. 5335608-329
По запросу
21
WASHER-M10.4X25X.8 ZOD art. 7556471
По запросу
22
BUSHING-SHOCK ROD art. 5136431
По запросу
23
NUT-HH M10X1.5 NYLOC ZOD art. 7547442
По запросу
24
ASM-WHEEL PLAIN 6005 art. 1590456
По запросу
24
BEARING-6005 art. 3514638
По запросу
24
RETAINING RING, 185 art. 7710622
По запросу
