модель 1996 года
- Модель Elan 250
- Код модели Elan 247

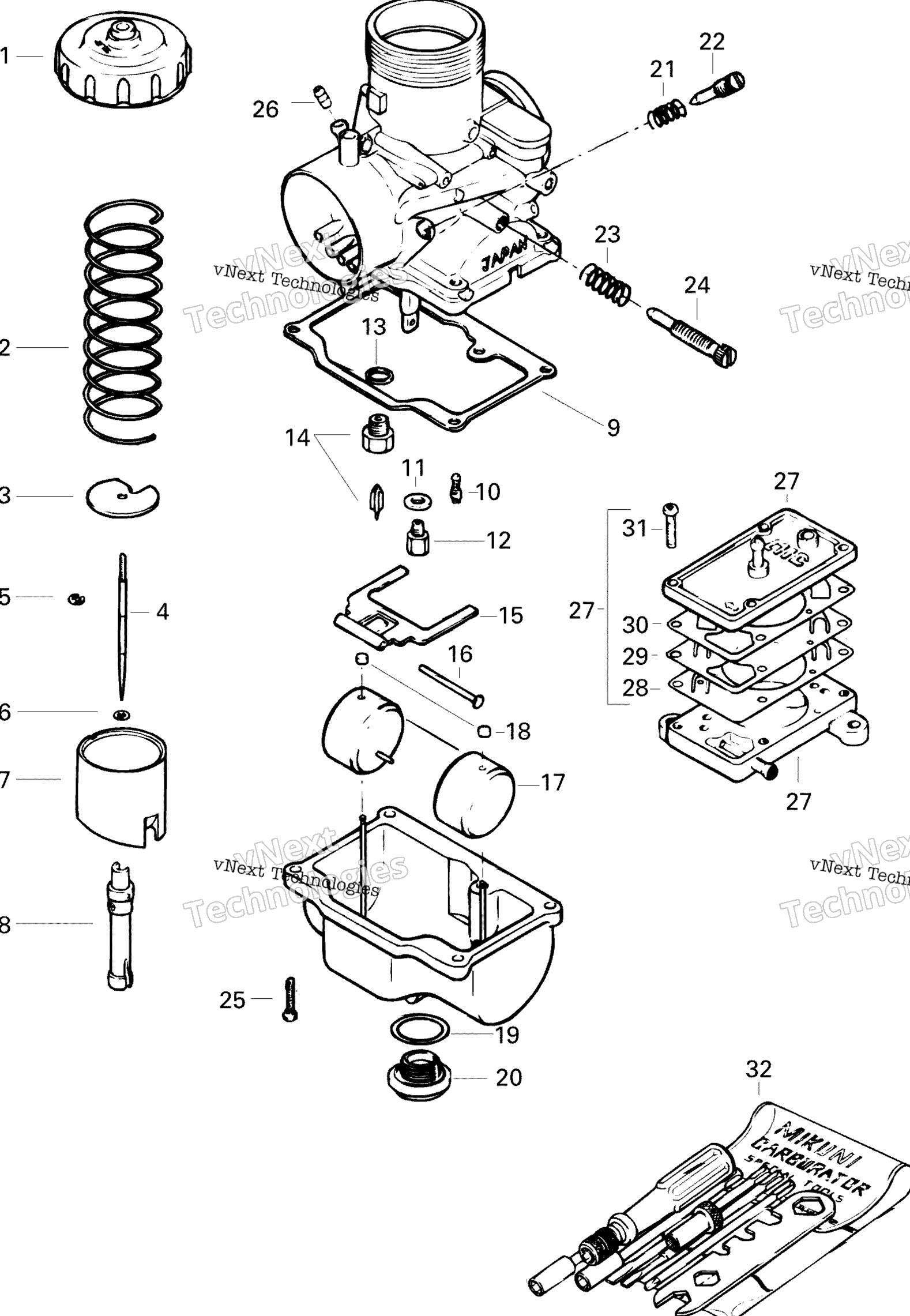

Схема карбюратора для Elan 247
Схема
Детали

Номер
Наименование детали
Цена
1
Mixing Chamber Top art. 404132600
По запросу
1
Carburetor VM 28-470A Includes 1 to 26 art. 403112500
По запросу
2
Throttle Valve Spring art. 404118600
По запросу
3
Needle Retainer Plate art. 404118800
По запросу
4
Needle J8 6DP1 art. 404118000
По запросу
5
E-Ring art. 404102400
По запросу
6
Прокладка иглы карбюратора BRP art. 404117000
По запросу
7
Throttle Valve C.A. 2.0 art. 404118300
По запросу
8
Needle Jet art. 404116900
По запросу
9
Gasket pan art. 404117900
По запросу
10
Pilot Jet PJ 30 art. 404107700
По запросу
11
WASHER art. 404102200
По запросу
12
Main Jet MJ 160 art. 404118200
По запросу
13
Washer art. 404117600
По запросу
14
Needle valve art. 404117700
По запросу
15
Float Arm art. 404117800
По запросу
16
Lever Pin art. 404103300
По запросу
17
FLOAT art. 404105400
По запросу
18
Cap art. 404105800
от 736 ₽
19
O-Ring art. 404107300
от 5 671 ₽
20
Drain Plug Screw art. 404107400
По запросу
21
Spring art. 404101800
По запросу
22
Air Screw art. 404102300
По запросу
23
Пружинка троса подсоса Can Am art. 404101700
от 578 ₽
24
IDLE SPEED SCREW art. 404102800
По запросу
25
Screw art. 404118500
По запросу
26
NIPPLE art. 404127600
По запросу
27
Fuel Pump Ass’y Includes 27 to 31 art. 403800300
По запросу
28
Membrane art. 404901800
По запросу
29
Diaphragm art. 404901700
По запросу
30
Packing (Cap) art. 404901600
По запросу
31
Screw art. 404118500
По запросу
32
TOOL KIT art. 404112000
По запросу
33
High Altitude Kit (Not Shown) art. 861739900
По запросу
