модель 1996 года
- Модель Elan 250
- Код модели Elan 247

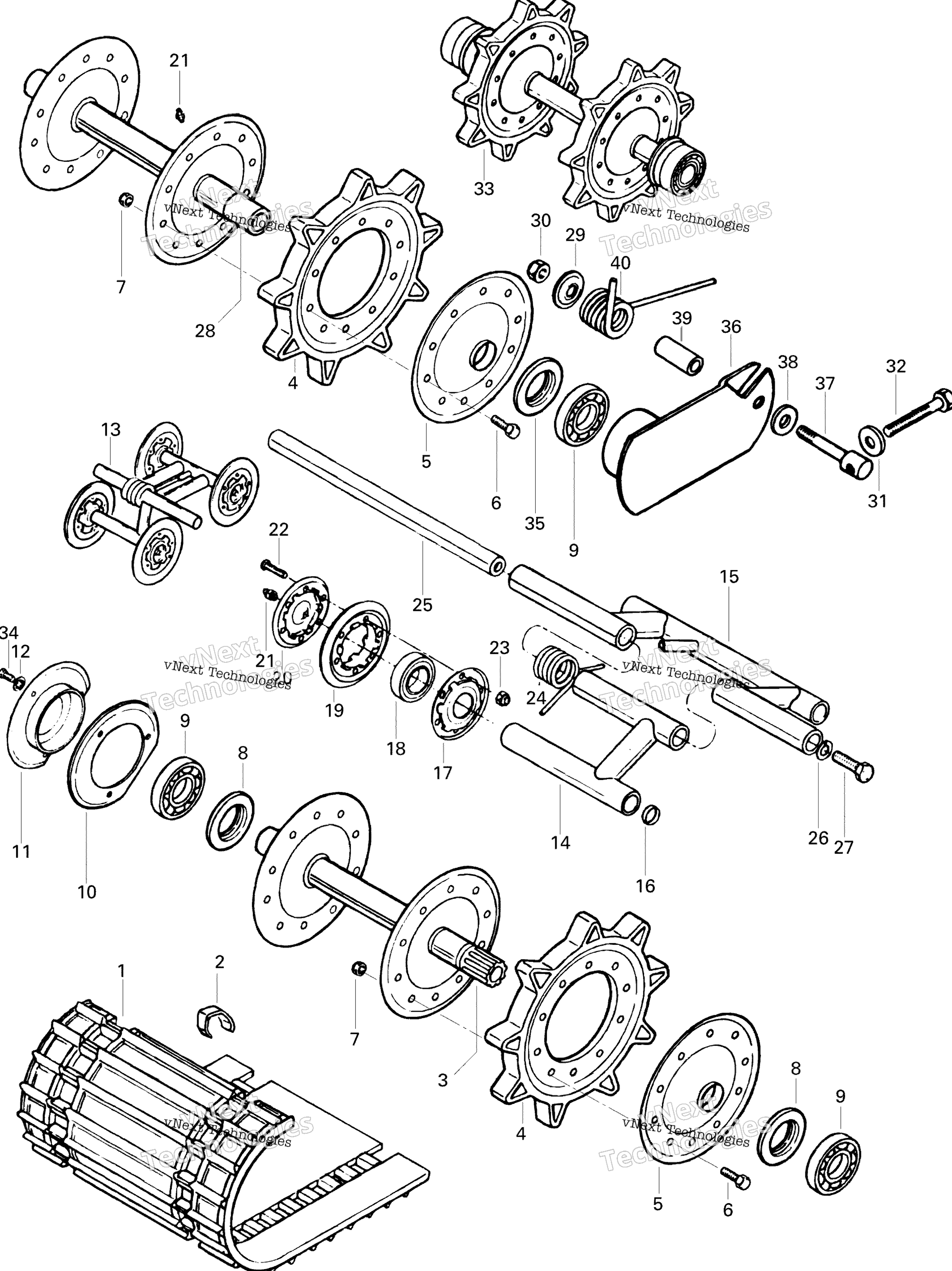

Схема задней подвески для Elan 247
Схема
Детали
Номер
Наименование детали
Цена
0
LH SPRING art. 414258600
По запросу
0
LH Link Plate art. 503006900
По запросу
1
Track with Insert art. 570206600
По запросу
2
Insert art. 570000300
По запросу
3
Drive Axle art. 501024000
По запросу
4
Sprocket art. 572010200
По запросу
5
Mobile Flange art. 501003600
По запросу
6
Hex. Screw 1/4-20 x 3/4 art. 305100100
По запросу
7
Elastic Nut 1/4-20 art. 398301900
По запросу
8
Сальник Ski Doo art. 504152076
от 1 901 ₽
9
Ball Bearing <<6205>> art. 293350115
от 831 ₽
10
Retainer Ring art. 501009500
По запросу
11
End Bearing Housing art. 501008800
По запросу
12
Internal Tooth Lock Washer 1/4 art. 394601900
По запросу
13
Wheel Ass’y (16, 22, 23) art. 580161500
По запросу
14
Center Wheel Support art. 502003100
По запросу
15
Side Wheel Support art. 502002500
По запросу
16
Cap art. 502001100
По запросу
17
Inner Flange art. 502001500
По запросу
18
Ball Bearing <<6205>> art. 293350115
от 831 ₽
19
Wheel Tire art. 570020500
По запросу
20
Outer Flange art. 502001600
По запросу
21
Grease Fitting art. 408200100
По запросу
22
Slotted Screw 10-24 x 3/4 art. 373406300
По запросу
23
Elastic Hex. Nut (europe) art. 398311300
По запросу
24
Spring art. 414257900
По запросу
25
Cross Shaft art. 502000800
По запросу
26
Lock Washer 5/16 art. 399801200
По запросу
27
Hex. Screw 5/16-24 art. 309808900
По запросу
28
Rear Hub art. 503021300
По запросу
29
Retainer Washer art. 503001600
По запросу
30
Elastic Nut 5/16-24 art. 398202200
По запросу
31
Washer 11/32 x 11/16 x .060 art. 391302300
По запросу
32
Hex. Screw 5/16-24 x 2" art. 305205100
По запросу
33
Rear Hub Ass’y art. 580507000
По запросу
34
Hex. Screw 1/4 - 20 X 1" art. 305100300
По запросу
35
Seal art. 570030100
По запросу
36
RH Link Plate art. 503006800
По запросу
37
Adjusting Screw art. 503002800
По запросу
38
Hardened Washer art. 503004400
По запросу
39
Adjusting Sleeve art. 503002900
По запросу
40
RH SPRING art. 414258500
По запросу
