модель 1996 года
- Модель Elan 250
- Код модели Elan 247

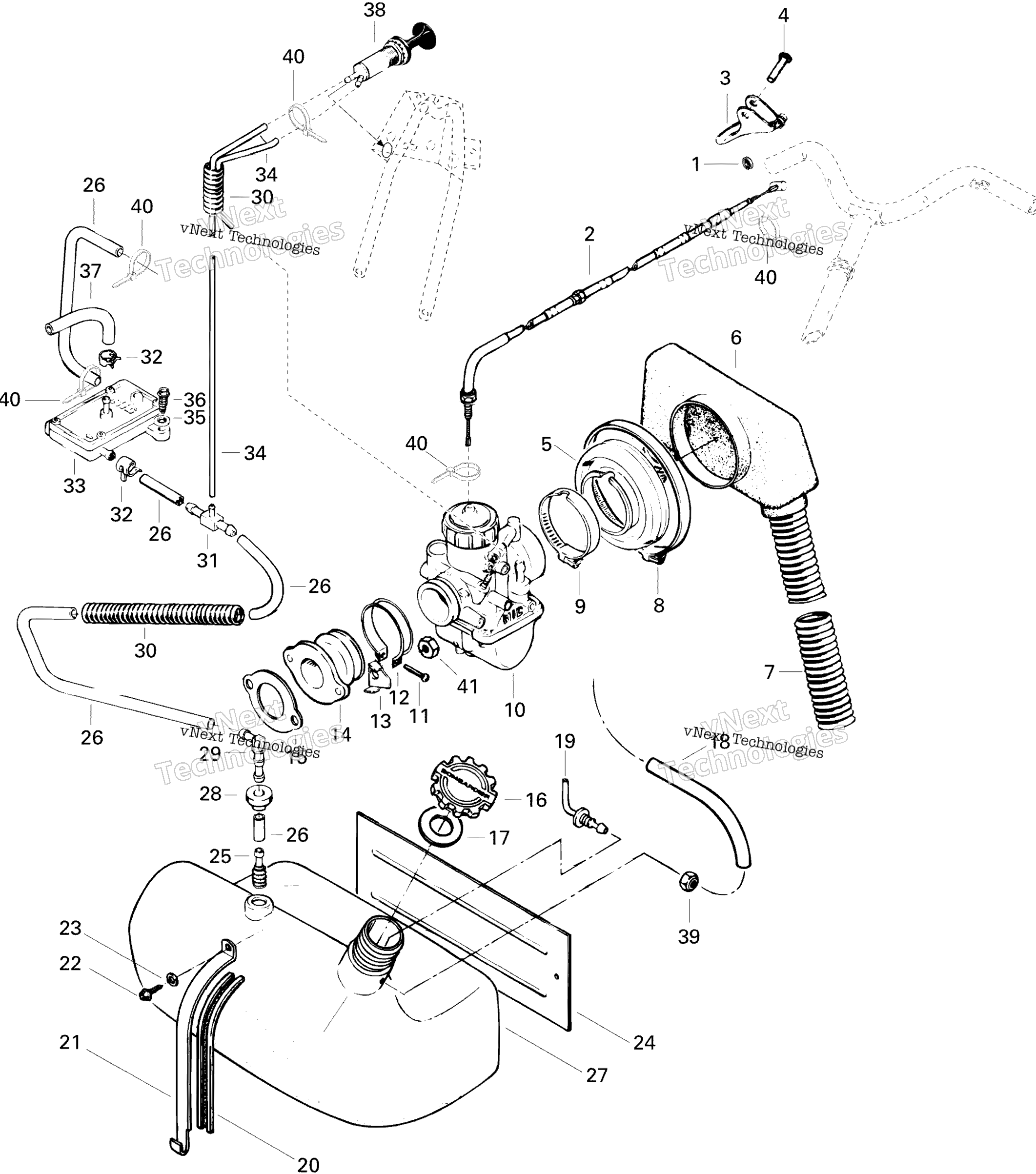

Схема топливной системы для Elan 247
Схема
Детали
Номер
Наименование детали
Цена
1
Circlip art. 371901300
По запросу
2
Throttle Cable & Housing art. 414755700
По запросу
3
Throttle Handle art. 506151227
По запросу
4
Tubular Rivet art. 390502000
По запросу
5
Adaptor art. 570016700
По запросу
6
Air Intake Box Includes 6 to 7 art. 580522700
По запросу
7
Tube art. 414240500
По запросу
8
Clamp art. 414676400
По запросу
9
Hose Clamp art. 561203800
По запросу
10
Carburetor VM 28-470A art. 403112500
По запросу
11
Screw art. 404125100
По запросу
12
Clamp art. 404125000
По запросу
13
Lock Tab art. 513025400
По запросу
14
Carburetor Adaptor art. 570016800
По запросу
15
Gasket art. 414655300
По запросу
16
Fuel Tank Cap art. 513033025
от 617 ₽
17
Seal art. 513033025
от 617 ₽
18
Fuel Line 3.18 mm art. 414296900
По запросу
19
Air Vent Fitting art. 513031700
По запросу
20
Protector Strip art. 414106700
По запросу
21
Retainer Strip art. 513009400
По запросу
22
Self Tapping Screw art. XXXX
По запросу
23
Шайба BRP art. 391301600
от 60 ₽
24
Heat Shield art. 517082400
По запросу
25
Fuel Filter art. 414865700
По запросу
26
Was 415110000 Polyurethane Hose 5.2 mm art. 219704414
По запросу
27
Fuel Tank art. 571007500
По запросу
28
Втулка BRP art. 709200285
По запросу
29
Elbow Male Connector art. 414580600
По запросу
30
Was 409901800 Tubing (13 mm) art. 219704400
По запросу
31
Фитинг BRP art. 414222500
По запросу
32
Хомут пружинный BRP art. 414554800
По запросу
33
Fuel Pump Ass’y art. 403800300
По запросу
34
Fuel Line 3.18 mm art. 414296900
По запросу
35
Internal Tooth Lock Washer 1/4 art. 394601900
По запросу
36
HEX. SCREW 12 X 3/4 art. 365901100
По запросу
37
Was 415080200 Hose, Polyurethane art. 219704410
По запросу
38
Primer Valve art. 415060500
По запросу
39
HEX. NUT 5/16-18 YIC art. 396302200
По запросу
40
Tie-Rap 180 mm art. 414115200
По запросу
41
Гайка М8 art. 420942674
По запросу
